전자회로관련하여 질문 드립니다 ㅠㅠ

Question

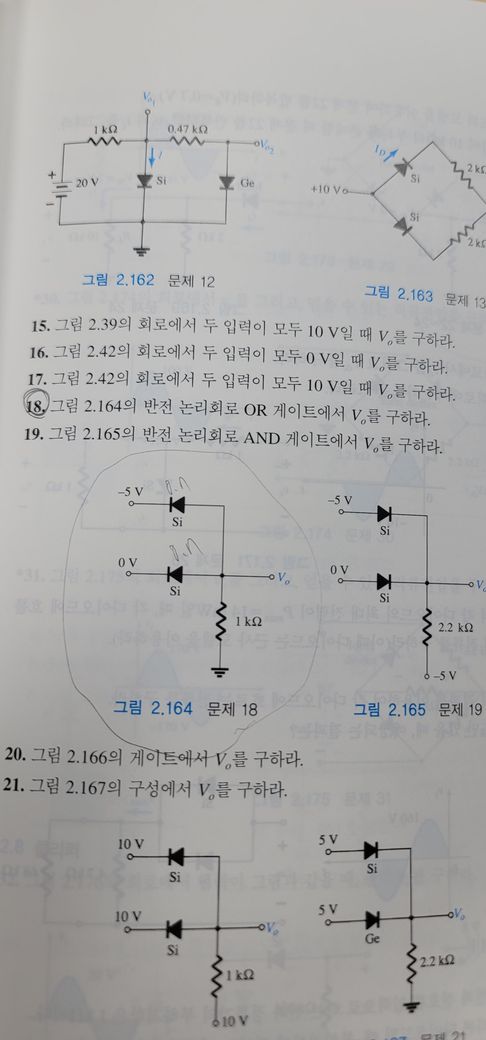

18번 그림 2.164의 반전 논리회로 OR게이트에서 v0를 구해주세요 si의 문턱접압은 0.7v에요!! 그리고 다이오드가 동작되는 회로 설명 부탁드립니다..

•

Answer 1

안녕하세요. 박준희 전문가입니다.

다이오드가 병렬로설치되고 0.7V이며

앞단전압이 0과 -5볼트이며 초기전압 V0는 3볼트로 보여집니다.

감사합니다.
