plc Q64AD카드의 V-단자에 무섯을 결선하나요?

Question

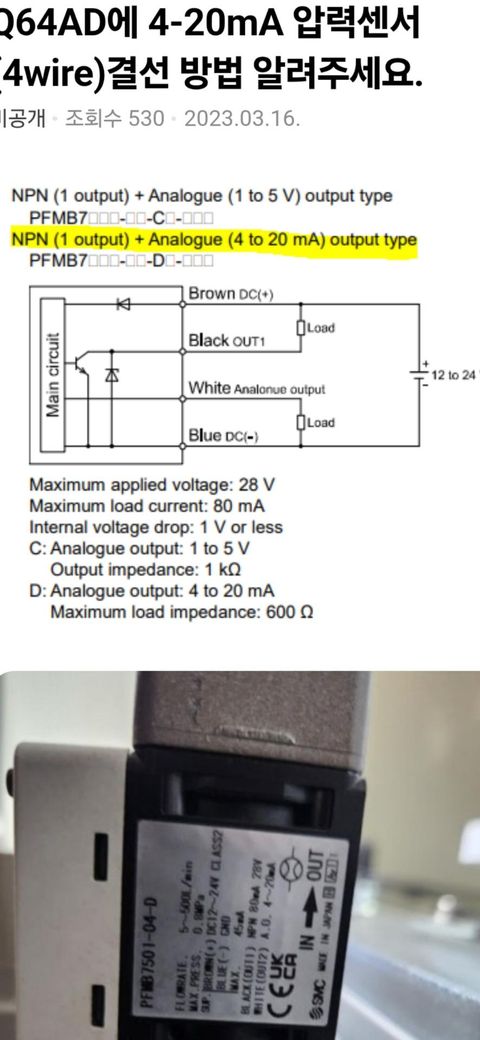

사진의 센서 케이블을 Q64D카드에 결선 할려는데

V+는 백색(아날로그 아웃풋) 결선은 알겠는데,

V-단자대 부분은 어느 케이블을 연결 해야 하는지 궁금합니다.

파워 서플라이의 N24V를 결선 하나요? 아니면 센서의

흑색선을 결선 하나요?

•

Answer 1

안녕하세요. 조규현 전문가입니다.

Q64AD 카드의 V- 단자는 아날로그 입력 신호의 공통 단자 역할을 합니다. 따라서 센서의 흑색선과 NPN 타입의 디지털 출력 신호를 함께 연결해야 하며, 여기에 파워 서플라이의 24V 를 연결하면 안 됩니다.

Answer 2

안녕하세요. 김재훈 전문가입니다.

Q64AD의 V-는 아날로그 입력의 공통 이므로 센서의 Blue 와 전원 N 를 함께 공통으로 묶어야 합니다 4–20 mA 신호선은 White에서 Q64AD V+ 전류가 돌아오는 기준이 V- 입니다 Black 은 NPN 디지털 출력이므로 아날로그 입력에는 연결하면 안 됩니다

Answer 3

안녕하세요. 김상엽 전문가입니다.

미쓰비시 Q64D 카드의 V-단자에는 센서의 청색선(DC)을 결선해야합니다. 센서 도면상 백색선이 전압 출력을 담당하므로, 전위차를 형성하기 위해 전원의 마이너스 공통선인 청색선을 PLC의 마이너스 단자에 연결하는 것이 정석입니다. 파워 서플라이의 N24V와 센서의 청색선이 같은 라인이므로 V-에 함께 묶어 결선하시면 됩니다.
이상 전기쟁이였습니다. 더 궁금하신 부분은 댓글남겨주세요!~
