차단기 결선 관련으로 문의드립니다~
반대편 쪽에 결선을 할 때 사진에 표시한 것처럼 녹색과 검은색을 조인하면 220v 전압이 안 나오나요?
꼭 녹색이면 녹색, 검은색이면 검은색끼리만 조인을 해줘야 하나요?
안녕하세요. 최정훈 전기기사입니다.

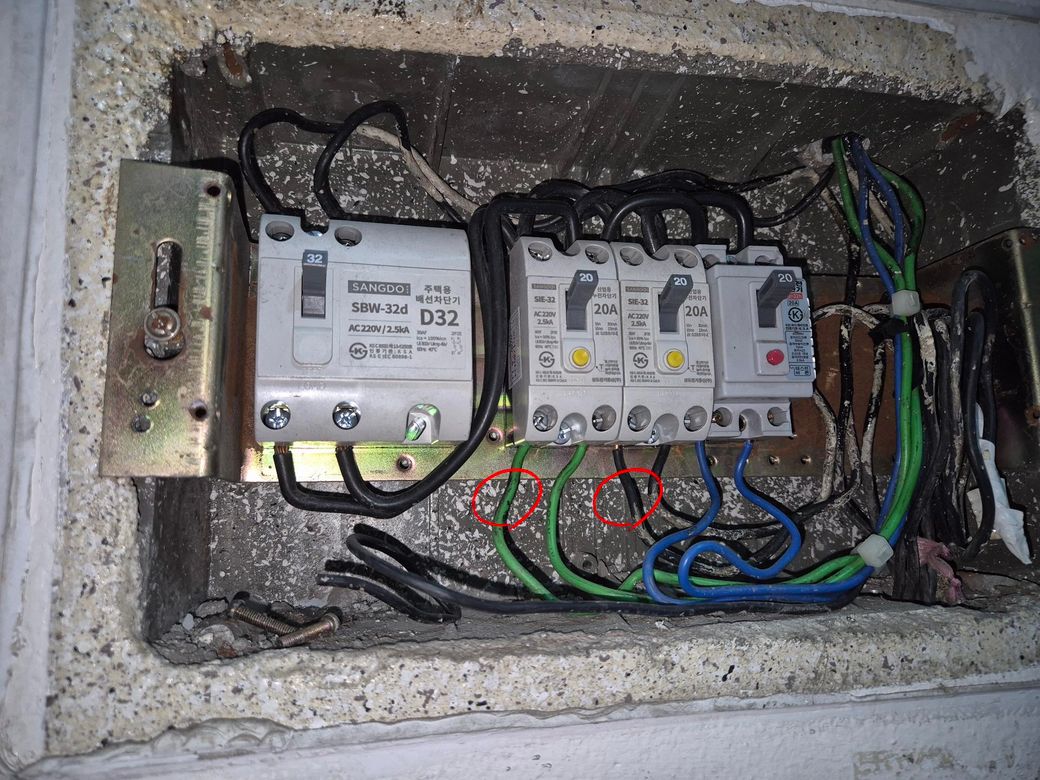

사진을 보시면 D32 차단기 2차 측으로 20A차단기 2개가 병렬로 연결되어 있습니다. 즉, 두개의 차단기가 같은 D32에게서 전력을 공급받고 있기 때문에 검은색 Load + 녹색 N 으로 해도 220v를 받을 수 있고, 녹색 Load + 검은색 N으로 해도 220v를 받을 순 있겠지만 조합이 다르기에 과전류에 대해 보호는 당연히 안될것 입니다. 그리고 검은색 Load와 녹색 Load선을 조합하면 전위차가 0v일 것이니 동작하지 않을것이고 검정N + 녹색N 선을 연결해도 마찬가지로 전위차는 0v이니 동작하지 않을 것이니, 결론적으로 과전류차단도 잘 보호하고 동작에 이상이 없으려면 각 색깔에 맞춰서 결선해주시는게 안전합니다
1명 평가안녕하세요. 김준연 전기기사입니다.
질문자님이 가르킨곳을 2차측입니다. 2차측에 어떻게 결선하시든 220v가 각 차단기에 흐르지만, 2차측 라인에서는 전기가 흐를수도 과전압으로 부하기기들이 손상을 입을수 있습니다. 보통의 가정집이나 건물에서는 흰선을 중선선으로 공통 시키고, 각 회선마다 빨강, 검정, 파랑 등으로 표기를 합니다.
즉 전기공사가 선구분이 제대로 되어 있지 않은것으로 보이고, 선을 옮기는것은 추천드리지 않습니다
안녕하세요. 박준희 전기기사입니다.
네 맞습니다.
같은선이 아닌 다른색깔의 선을 조인하게 되면
면220V가 나올수 없죠. 각각 전원선이기에 조인하게 되면 합선으로 트립되게 되죠.
감사합니다.
