용접기능사 필기문제 질문 있습니다!!

Question

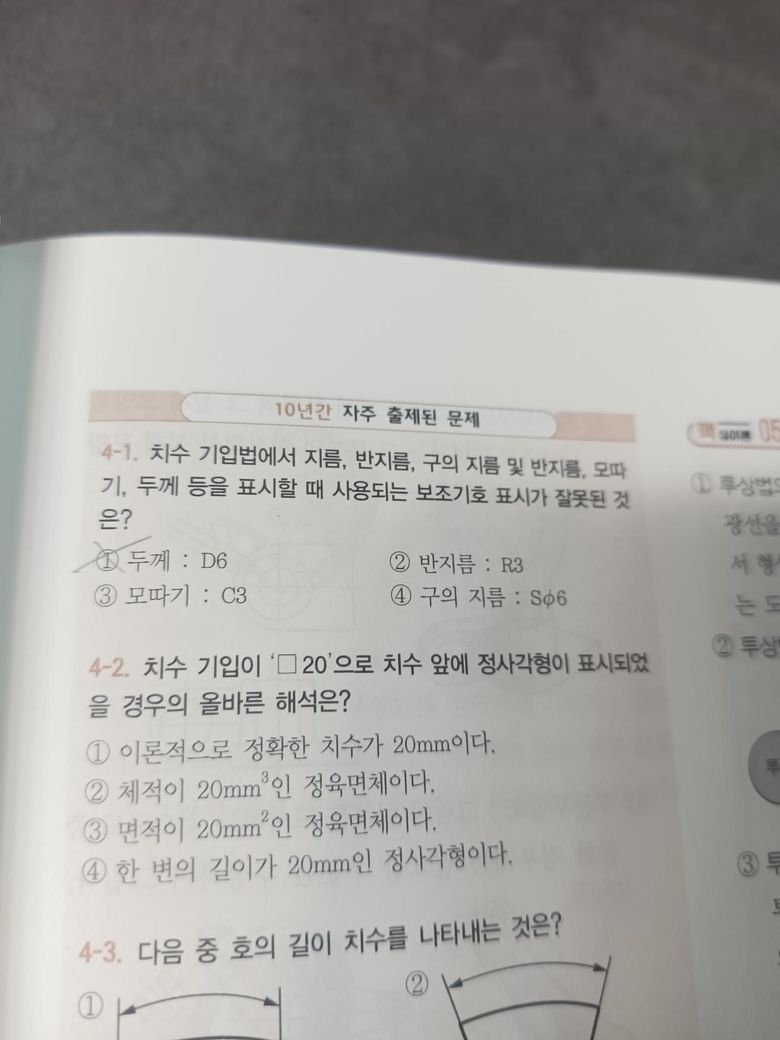

4-1번 문제 보기 2번 3번 4번 이 맞는 지문인대

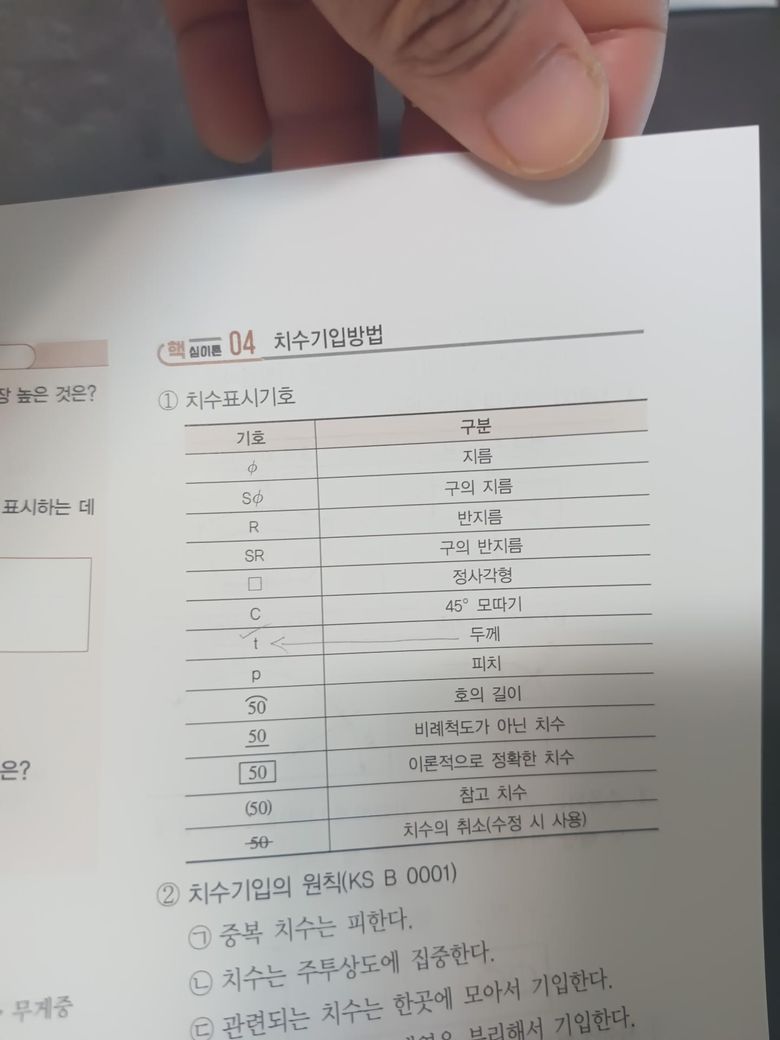

기본서 보면 반지름은 R이라고 적혀서요

보기 2번 지문 반지름은 R3적혀 있는대

왜 기본내용이랑 문제가 다를까요?

•
•

Answer 1

안녕하세요. 김종식 전기기사입니다.

질문자님의 사진을 보면

두께 모따기 반지름 등의 기호가 있는데요.

문제의 보기는 그 기호의 치수를 한번 더 적은 것입니다.

두께는 t

그래서 1번의 D는 틀린것이 되구요.

기호다음의 숫자는 치수로 이해하시면됩니다.
