오토캐드 치수표시 어떻게 하나요???

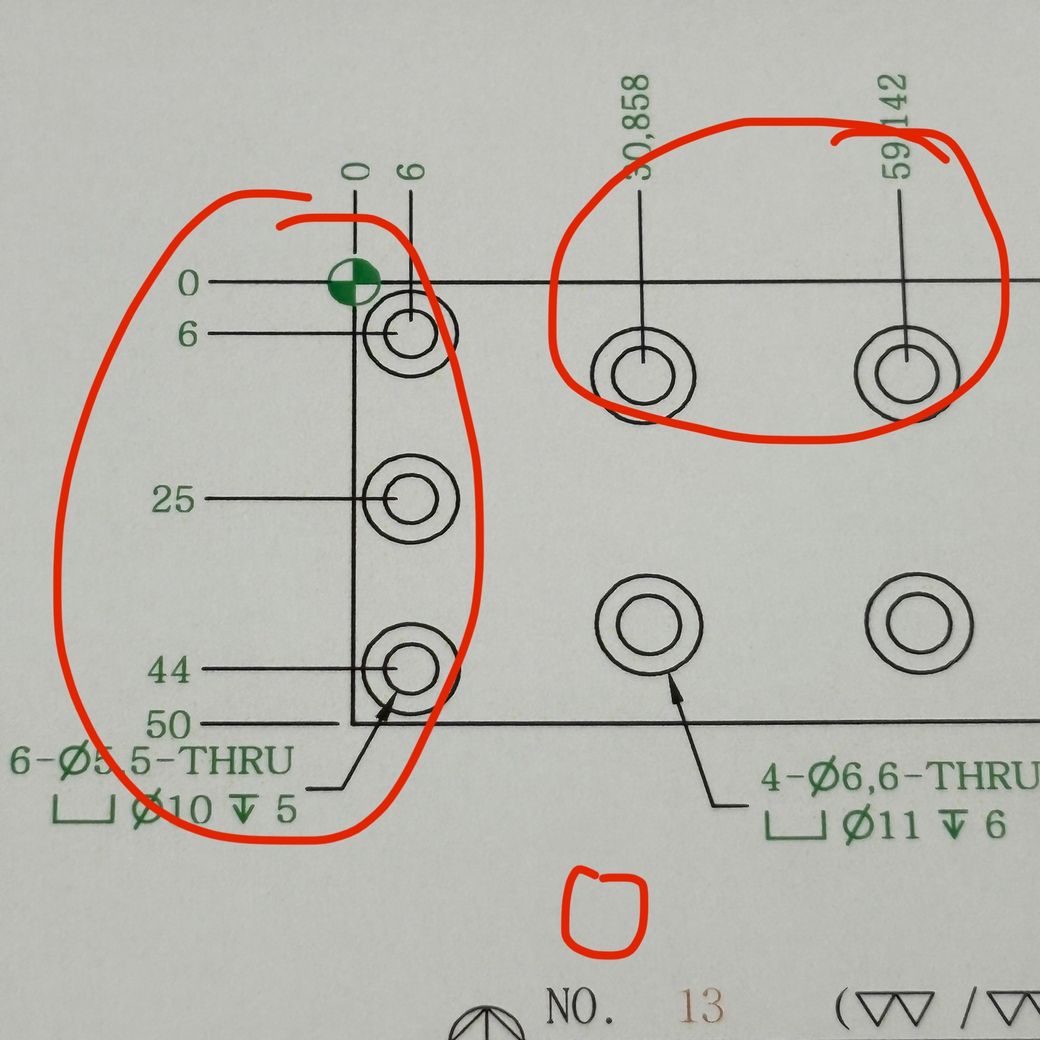

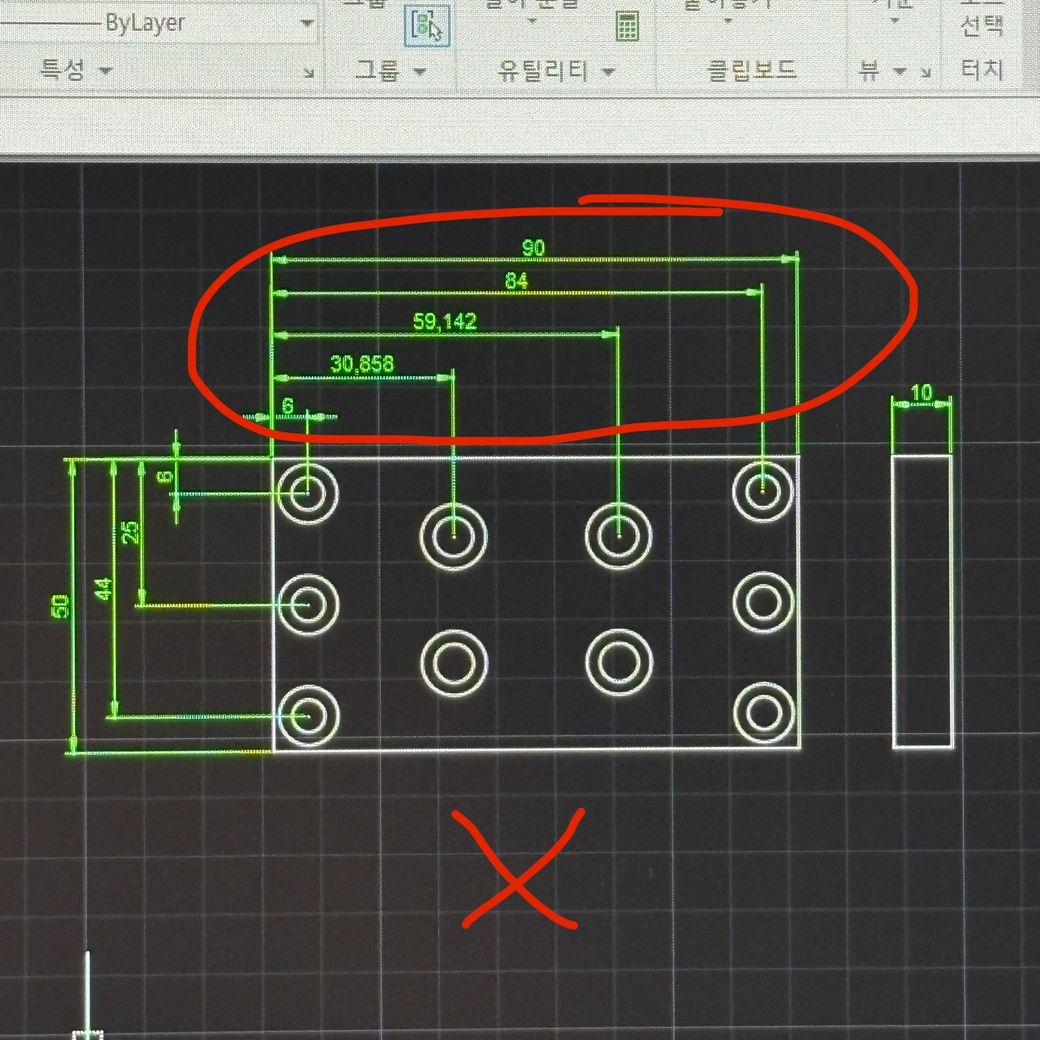

캐드화면에 나온 치수 스타일이 아니라, 도면에 표시된 것처럼 줄 하나로 표시해야 하는데 치수스타일 들어가서 하는 법 말고 어떻게 하나요? 처음 그릴 때는 저 스타일로 그리는데 다 그리고 나서는 도면에 표시된 것처럼 바꾸려고 합니다…
안녕하세요. 서종현 전문가입니다.
오토캐드에서 이미 그린 도면의 치수 스타일을 줄 하나로 바꾸고 싶으실때, 치수 스타일 메뉴를 사용하지 않고도 다음과 같은 방법을 시도해보실수있습니다.
치수 객체를 선택한뒤 특성 차(속성 팔레트 , ctrl +1)을 열어, 치수의 선 종류 또는 치수선 개수를 직접 조정할수있습니다. 치수선 수를 1개로 줄이거나, 선 스타일을 단순 선으로 변경하는옵션이있으면 그쪽을 선택하세요
다른 방법으로는 dim 명령어를 이용해 새 치수를 그릴때, 기존 치수 스타일과 다르게 줄 하나만 표시되도록 특성을 설정한후, 기존 치수를 삭제하거나 가리고 새로 그리는 방식도 있습니다.
혹은 dimreassociate 명령어로 치수와 객체 연결을 끊었다가 다시 연결하거나, dimstyle명령어 내부 치수 스타일 수정 없이도 개별 치수 특성을 변경할수있습니다.
단, 이미 그려진 치수는 스타일이 통일되어 있지 않으면 관리와 수정이 어려울수 있으니, 가급적 처음부터 원하는 스타일로 치수를 설정하는 것을 권장합니다.
안녕하세요. 조일현 전문가입니다.
치수 스타일을 수정해야 합니다.
DIMSTYLE를 통해 여러 설정을 변경하는 것이 가능합니다.
보통 Standard 또는 ISO-25을 선택하지만 이미지 치수선 스타일은 치수선 하나만으로 치수를 표현 한 것입니다.
이를 표현 하기위해서는 DIMSTYLE - Lines - Suppress(억제) - Ext line 1,2에 체크를 하고 적용하면 치수 보조선 없이 나타납니다.
