밀러지수 (miller index) 질문

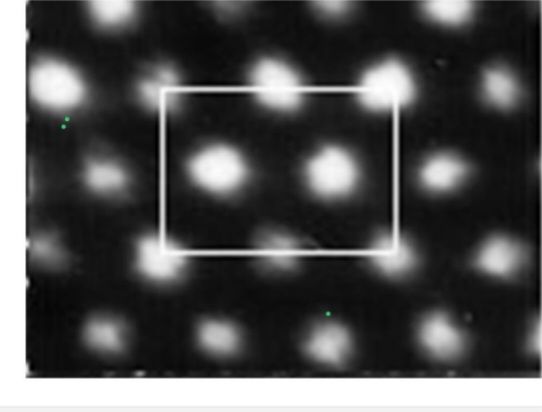

사진은 Fcc 구조를 [110]방향으로 내려다본 고분해능 전자현미경의 사진 이라는데, 110 방향은 제가 아는데
110방향으로 내려다봤다? 이게 무슨말인지 감이 안잡히는데 설명부탁드립니다 ㅜㅜㅜ
그림으로 설명해주실수 있다면 더욱 감사하겠습니다
ㅅ
1개의 답변이 있어요!
안녕하세요. 서종현 전문가입니다.
FCC구조에서 110방향으로 내려다봤다는 말은 결정 격자의 특정 방향을 따라 보는 시점을 뜻합니다. 즉, 결정 구조를 3차원 에서 보는 대신, 특정 방향(여기서는110방향)으로 평면을 바라본 2차원 단면상을 찍은 겁니다.
110방향은 밀러 지수로 표현되는 결정 방향중 하나로, 입방격자 내에서 x축과 y축을 동시에 일정 비율로 따라가는 대각선 방향입니다. 이 방향으로 보면, 원자들이 어떤 배열을 이루는지 평면적으로 볼수 있습니다.
간단히 이미지로 설명하면 입방격자에서 앞에서 x축,오른쪽에서 y축 방향만 보지 말고 두 축을 동시에 바라보는 대각선(110)방향에서 평면을 보는 것입니다. 공부용 이미지로 시각화하면 쉽게 이해하실수있습니다.
https://m.blog.naver.com/finalskin/222426035070
즉,110방향은 결정속 원자 배열을 보기 위한 시점을 의미하는 것이고 그 방향으로 고분해능 전자현미경이 촬영한 것입니다.
