이 회로에서 왜 직렬병렬인가요?

Question

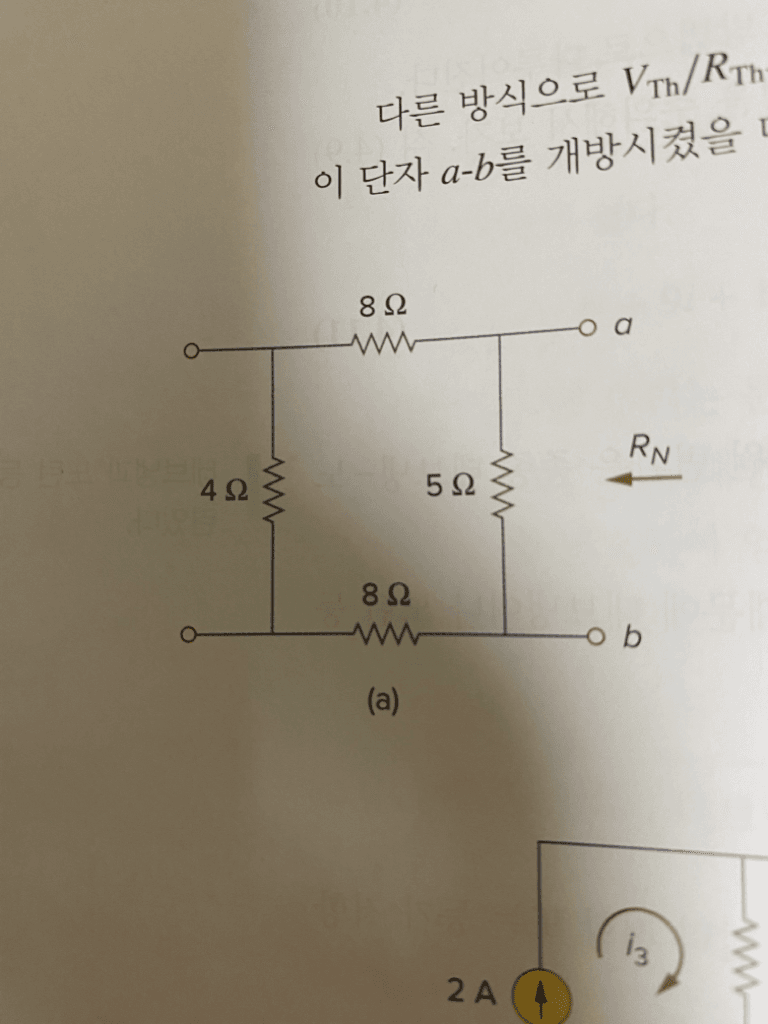

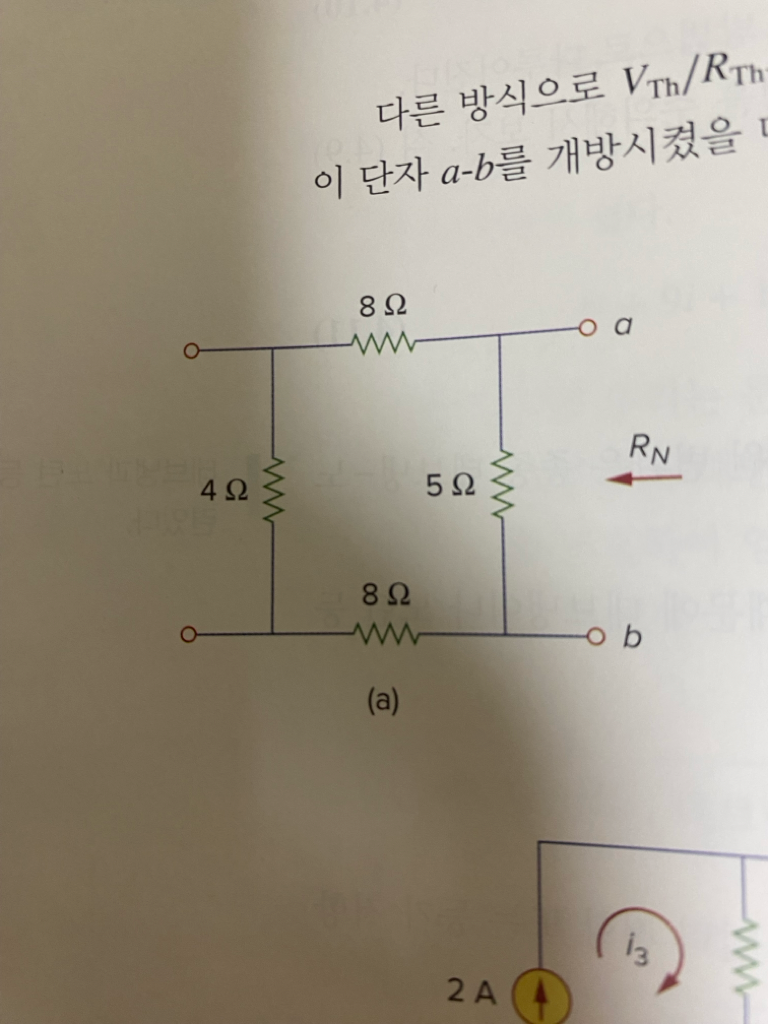

이 회로에서 8옴 4옴 8옴이 직렬연결이고 이것의 합성저항과 5옴이 병렬연결이라는데 왜일까요?? 이해가 안가요 전공공부하는데ㅜ어렵네요 ㅠㅠ

•

Answer 1

안녕하세요. 박준희 과학전문가입니다.

4옴과 5옴은 병렬연결이죠. 이 합성저항과 8옴 2개는 직렬로 연결되어 있는구조라 직렬병렬연결구조이죠.

그래서 복합구조인거죠.

감사합니다.
