거실등 교체했는데 불이 안들어와요 도와주세요ㅜ

Question

안녕하세요

2구스위치로 작동하는 램프등을

2구스위치로 작동하는 LED등으로 교체하고자합니다.

언뜻 같은 2구스위치니까 그대로 꽂으면 될꺼아니냐는 상식일텐데,

그렇지가 않아서, 이것저것 하다보니 펑~하고 터져버렸어요

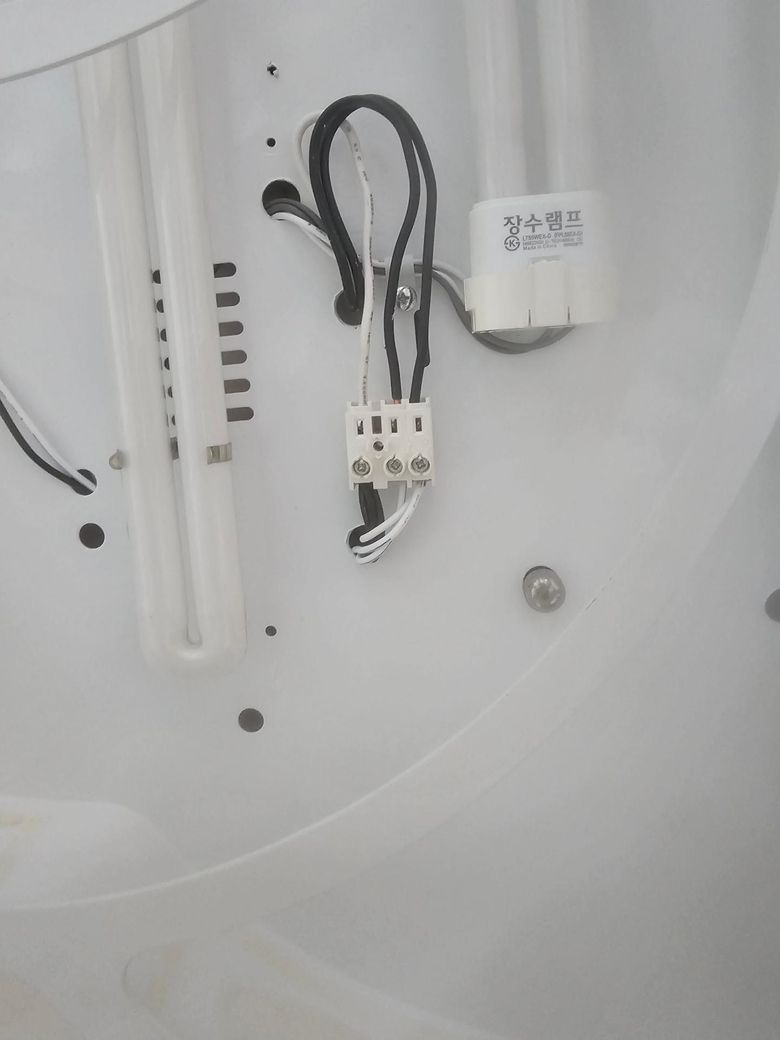

첫번째 사진은 기존 램프등 사진배선입니다

천정에서 흰색선 1가닥, 검은색 2가닥이 아래와 같이 꽃혀져 있어서

스위치 1을 키면 전등1이 켜지고 스위치 2를 키면 전등2가 켜져요

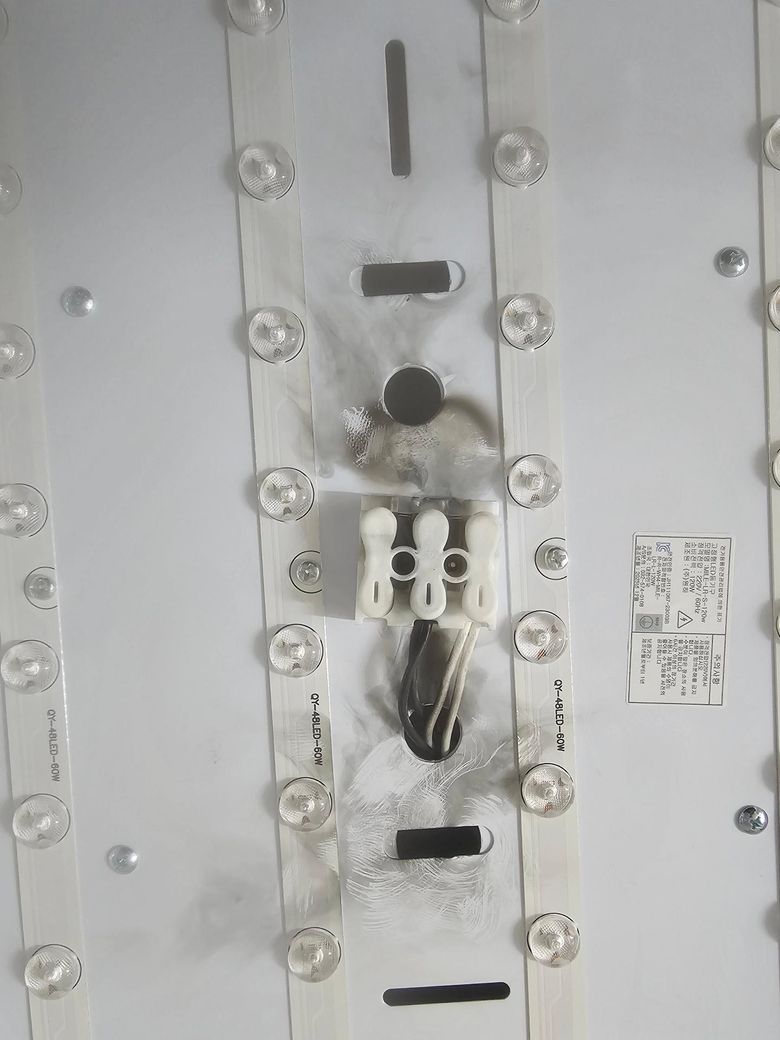

두번째 사진은 문제의 LED등입니다

위 램프등과 커넥터 배선이 달라요

첫번째 시도로 비어있는 칸에 흰색선을 꽂고 나머지 두칸에 검정색선을 각각 꽂았더니 스위치1,2 모두 불이 안들어옵디다

두전째 시도로 가운데칸에 흰색선을 꽂고 오른쪽에 검정색선 두개를 꽂았더니

스위치1을 키면 전등1,2가 동시에 켜지고 끄면 전등1,2가 동시에 꺼집니다.

스위치2를 켜도 마찬가지 전등1,2가 동시에 켜지고 끄면 전등1,2가 동시에 꺼집니다.

세번째로 가운데에 흰색선과 검정색을 물리고, 오른쪽에 검정색 하나를 물려서

스위치를 켜보니 펑~하고 터졌어요 ㅜㅜ

LED등 같은제품으로 새로 주문했는데 이번엔 또 태워먹을까봐 걱정되요ㅜ 도와주세요

•
•

Answer 1

천장에서 내려오는 선이 흰색선 1가닥과 검정색 2가닥이면

흰색선 1가닥은 메인전기, 검정색 2가닥은 각자 스위치와 연결된 선입니다.

그렇다면

1번 라인에는 흰색 한가닥과 검정한가닥을 연결하면 되고

2번 라인에는 흰색 한가닥과 검정 한가닥을 연결하면 되죠.

즉, 흰색은 메인에 꼽으시고,

검정을 각각 1번스위치와 2번스위치에 들어올 위치에 꼽으면 됩니다.

1번사진에 기존 연결라인사진에 잘 보시면 형광등 3개에 각각 검정과 흰색라인 이 있었을것으로 추정됩니다.

그러니, 흰색라인 바로 아래쪽에 검정3가닥을 꼽았고,

각자 검정라인 꼽힌 곳에는 1번에 흰색 한가닥을꼽고,

2번에 흰색 두가닥을 꼽아서

1번스위치를 켜면 1개의 형광등만 들어오고,

2번스위치를 켜면 나머지 2개의 형광등이 들어오는 구조였을겁니다.

지금 보시는 새로 구매하시는 제품의 경우에는 2개라인에 연결하여 각자스위치가 오른쪽 왼쪽을 점등할 수 있도록 되어있습니다.

인터넷에 해당 제품을 검색해서 보고 와서 말씀드립니다.

두번째 사진에 커넥터에보시면

3구 있는데, 좌,가운데,우 이렇게 부르겠습니다.

천장에서 오는 전원케이블 라인중에

흰색은 가운데,

검정은 양쪽에 각각 하나씩 꼽아주세요.

그리고 반대편에는 LED 전등에 있는 라인 흰색 두가닥과 검정 두가닥이 있을겁니다.

흰색 두가닥을 가운데에 꼽으시고,

검정선을 각각 좌, 우 한가닥씩 꼽으세요.

그러면 각자의 전등이 각자 하나씩 켜지는것을 알 수 있을겁니다.
