소방에서 종단저항에 대해 알고 싶습니다.
소방에서 종단저항은 무엇입니까?
그리고 중계기에 종단저항이
설치가 되어 있는데요. 제대로
종단저항이 설가 되었는지
알고 싶어요.
안녕하세요. 김상규 전문가입니다.
소방설비에서의 종단 저항 말씀하시는 듯 합니다.
종단 저항은 기본적으로 소방설비 제어 회로의 단선 유무를 파악하는 역할을 합니다
종단저항을 설치하여
감지기 회로가 정확하게 연결되어 있는 지
단선이 발생한 건 아닌지를 확인하는 역할로서
종단저항 없이는 회로의 안전성을 보장하기 힘듭니다.
또한 감지기와 병렬 배열로 연결되어 있으므로
감지기 동작시에 전압을 효율적으로 조절하는 역할도 합니다.
종단저항은 감지기 회로의 끝 부분에 설치되어야 하며
육안으로 구별이 쉽도록 반드시 표시를 해야 합니다.
안녕하세요. 조일현 전문가입니다.
종단 저항의 설치 기준은 자동화재탐지설비 및 시각경보장치의 화재안전기술 기준과
소방기술기준에 관한 규칙 제 90조에 표기 되어 있습니다.
해당 규정들은 질문과 같이 종단저항의 목적, 위치,높이 등에 대한 자세한 내용을 제시하고 있습니다.
아울러 지역별로 소방 규정이 조금씩 다를 수 있습니다.
이는 해당 지역의 소방서나 관련 기관의 규정을 확인하는 것이 좋습니다.
안녕하세요. 서종현 전문가입니다.
종단저항은 전기 회로에서 신호가 끝나는 지점에 설치되는 저항으로,신호의 반사를 방지하고 신호 품질을 유지하는 역할을 합니다. 소방 시스템에서는 중계기와 같은 장비에 종단저항이필요합니다. 설치가 제대로 되었는지 확인하려면, 중계기의 매뉴얼을 참조하여 저항값이 적절한지, 연결이 올바른지 점검해야 합니다. 또한, 신호 테스트를 통해 반사 신호가 없는지 확인하는것도 중요합니다.
안녕하세요. 황성원 전문가입니다.
종단저항의 원리는 아래와 같습니다.

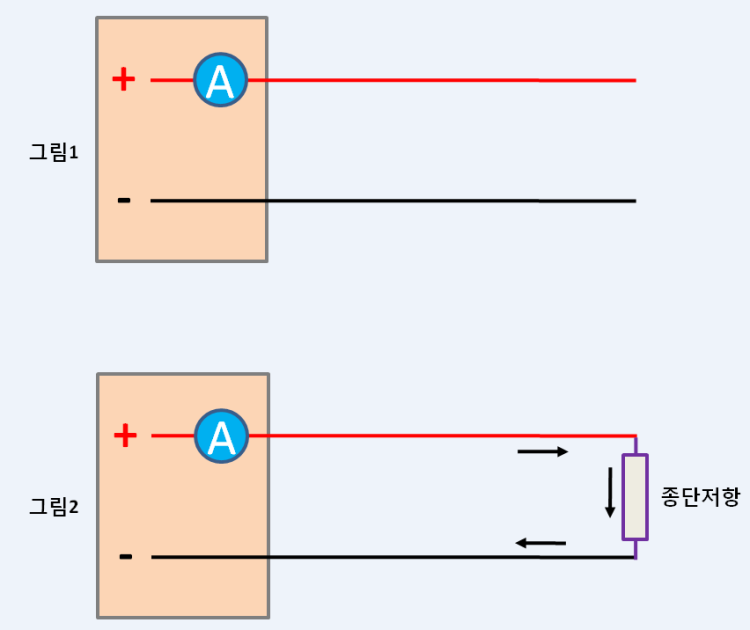

그림1 처럼 종단저항이 없으면 회로가 끊어진 상태가 되어 전류(A)흐르지 않아 단선으로 처리되고,
그림2 처럼 종단저항을 삽입하면 전류가 흘러 회로가 연결되었음을 확인 하는 것입니다.
종단저항 이상의 전류(감지기 동작 전류)가 흐르면 화재로 감지하게 되는 것입니다.
