TC4S 온도컨트롤러 내부릴레이 정격전압관련 질문입니다.

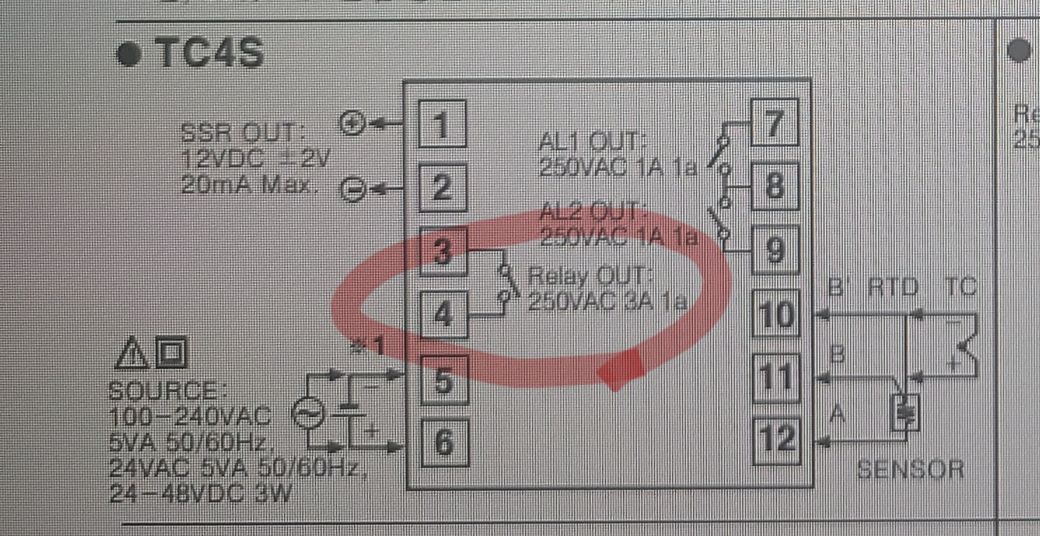

사양에 나와있듯이 온도컨트롤러 내부릴레이 사양이 250VAC 3A 1a 로 되있는데 이 접점에 24VDC로 연결하여 제어하려는데 가능한가요?

제가 알기로는 내부접점은 단순히 스위칭 역할이라

가능한걸로 알고있는데 안된다면 왜 안되는지 알려주세요 ~

3개의 답변이 있어요!

  • 강세훈 전문가

    강세훈 전문가

    한국폴리텍1대학 전기

    ∙

    안녕하세요. 강세훈 전문가입니다.

    24VDC로 연결하여 제어하는 것은 가능할 수 있습니다. 내부 릴레이는 스위칭 역할을 하기 때문에, AC와 DC 전압의 차이를 고려해야 합니다. 릴레이 접점의 사양이 250VAC 3A로 되어 있어, 일반적으로 AC 전압에서 작동하도록 설계된 것입니다. DC 전압을 사용할 경우, 릴레이 접점의 아크 방지 성능이나 전류 용량이 다를 수 있으므로, DC용으로 설계된 릴레이를 사용하는 것이 더 안전하고 효율적입니다. 사용 시 아크나 과전류 문제를 피하기 위해서는 주의가 필요합니다.감사합니다.

  • 탈퇴한 사용자

    탈퇴한 사용자

    안녕하세요. 조일현 전문가입니다.

    해당 사양에 따르면 24V DC는 최소 적용 부하인 5V 10mA보다 높고

    최대 정격 전압인 250V 본다 낮으므로 안전하게 사용할 수 있습니다.

    다만 DC부하의 경우 AC의 비해 아크 소호가 어려우므로 일반적으로 DC 정격 전류가 AC보다 낮습니다.

    24V DC에서의 정확한 정격 전류를 확인하고 그 범위 내에서 사용해야합니다.

    또한 릴레이 접점의 전기적 수명은 10만 회로 명시되어 있습니다

    빈번한 스위칭이 필요한 경우 SSR 사용을 고려해볼 수 있습니다.

  • 장철연 전문가

    장철연 전문가

    한화오션 전기계장팀

    ∙

    안녕하세요. 장철연 전문가입니다.

    온도컨트롤러 내부 릴레이의 사양이 250VAC 3A 1a로 되어 있다면, 이 릴레이는 250VAC까지의 전압과 3A까지의 전류를 견딜 수 있습니다. 릴레이의 접점은 단순히 스위칭 역할을 하기 때문에, 24VDC로 연결하여 제어하는 것도 가능합니다. 릴레이는 전압과 전류의 범위 내에서 작동하므로, 24VDC는 250VAC보다 낮은 전압이기 때문에 문제가 없습니다. 따라서 24VDC로 연결하여 제어하는 것이 가능해 보이긴 하는데. 입고 LIST 보시고 따로 RELAY 구성에 CONVERTER를 쓰는지 아니면 COMPUTER 구성 내부에 문의하셔서 교차 사용되는지 여부 확인 또는 카달로그 확인을 해보시는게 제일 빠를 듯 합니다.
