변압기 1차측에 이건 뭔가요????

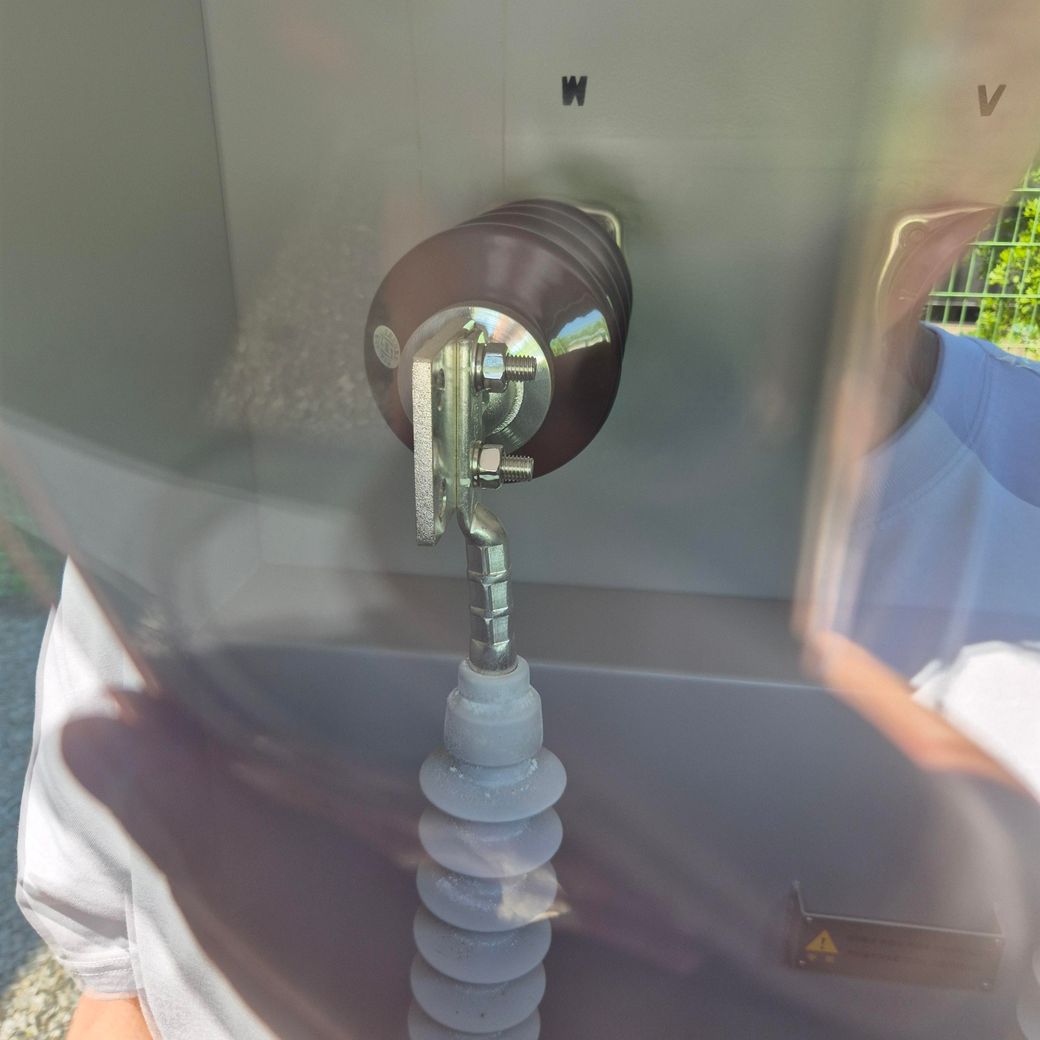

변압기 1차측입니다.
갈색 물체와 회색물체의 명칭과 역할이 뭔가요?

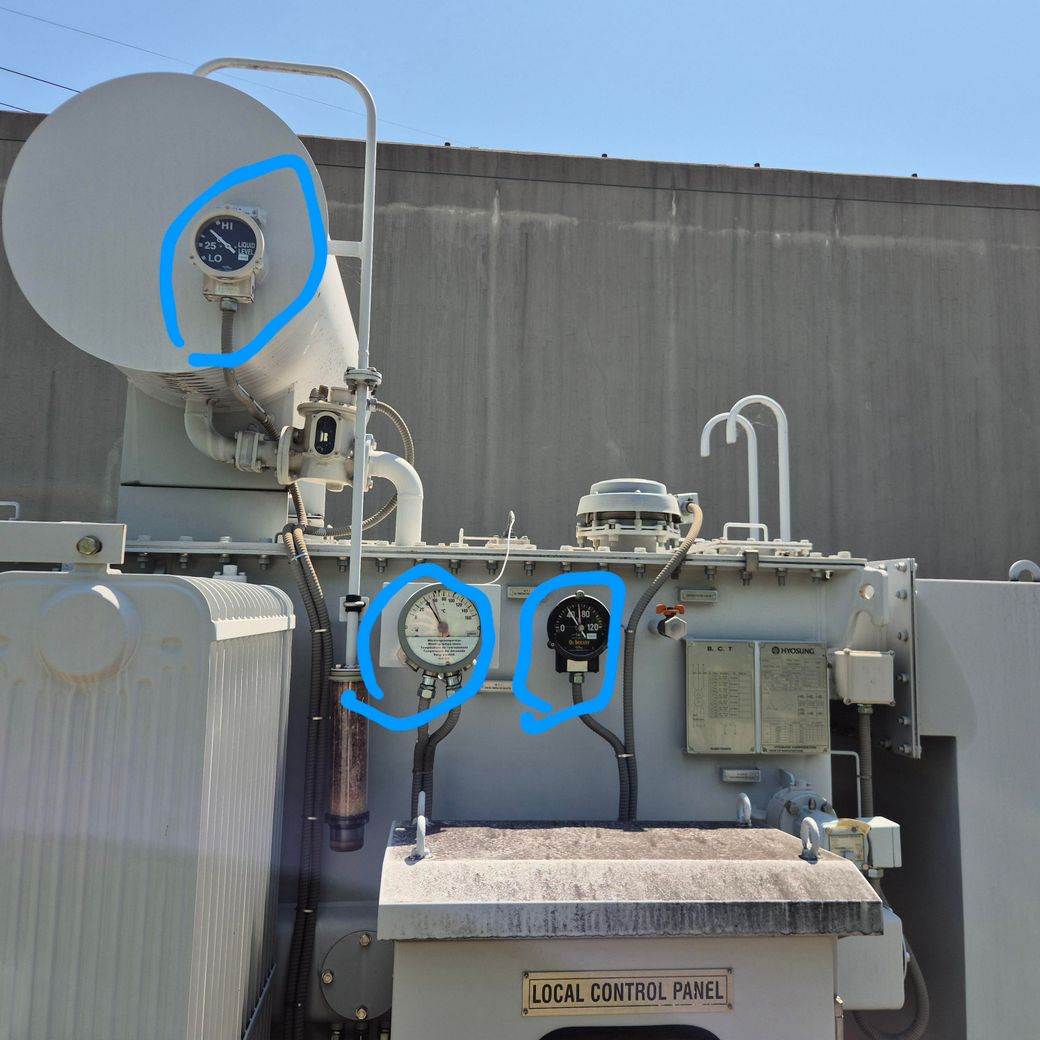

변압기 외부입니다
표시한 부분은 각각 온도계이던데
어떤 차이가 있나요?
예를 들어 어떤 온도계는 절연유 온도, 외함온도
이런 차이가 궁금합니다
55글자 더 채워주세요.
1개의 답변이 있어요!
전문가 답변 평가답변의 별점을 선택하여 평가를 해주세요. 전문가들에게 도움이 됩니다.
안녕하세요. 조일현 전문가입니다.
변압기 1차측 사진은 부싱 또는 애자이며 도체의 한 부분입니다.
2번째 사진은 온도계가 맞으며 왼쪽 위 온도계는 유면 온도계이며 변압기의 과부하 운전이나 냉각장치의 정상 작동을
표시합니다. 왼쪽 아래 온도계는 절연유 온도를 측정합니다. 오른쪽 아래 온도계는 권선 온도계로 절연유 온도에 변압기 전류에 비례하는 발열량을 추정하는 온도를 나타냅니다.
