안테나를 직접 만들어서 tv신호를 수신받고 싶은데 안테나 규격을 어떻게 맞추어야 하나요?
안테나를 만들기 위해서 저희지역의 송신소의 주파수를 계산하고 그 주파수에 맞는 안테나 규격을 계산사이트를 통해서 계산했는데 해외사이트라 해석이 힘들어요

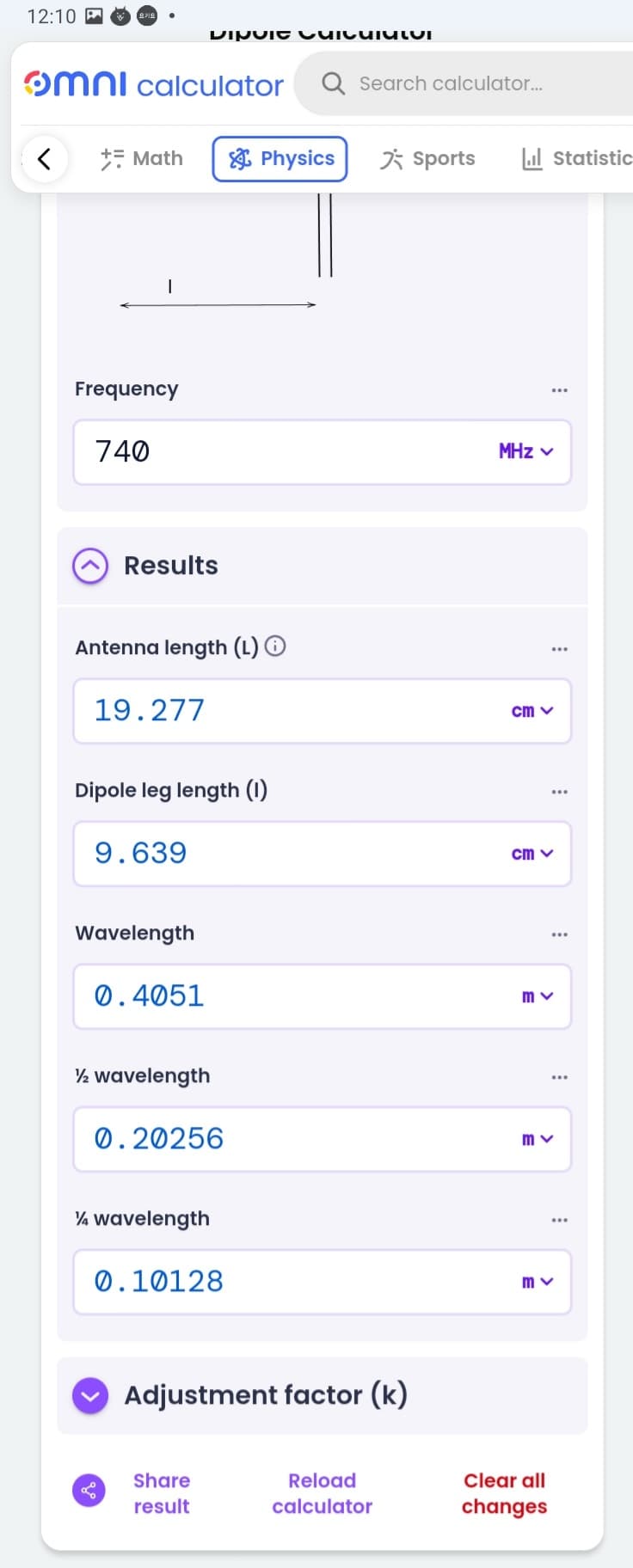

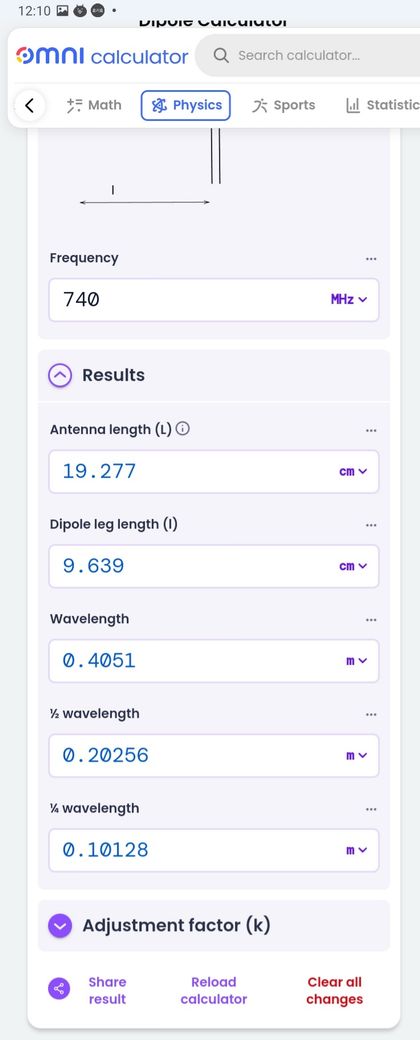

아래 사진의 경우에서 안테나의 규격을 어느정도로 맞추어야 할까요?
안녕하세요. 황태현 전문가입니다.
사진에 따르면, 740 MHz 주파수에 맞는 안테나를 만들기 위한 규격은 다음과 같습니다.
안테나 전체 길이 (L): 19.277 cm
다이폴 레그 길이 (각각의 안테나 막대 길이) (l): 9.639 cm
즉, 안테나를 만들 때는 전체 길이가 약 19.3cm가 되도록 하고, 각각의 막대 길이는 약 9.6cm로 만들면 됩니다.
참고:
사진에 있는 다른 정보들(파장, ½ 파장, ¼ 파장)은 안테나의 작동 원리를 이해하는 데 도움이 되지만, 직접 안테나를 만드는 데 필요한 핵심 정보는 안테나 전체 길이와 다이폴 레그 길이입니다.
안테나 제작 시에는 약간의 오차는 허용되지만, 최대한 정확하게 길이를 맞추는 것이 좋습니다.
실제 TV 수신 성능은 안테나의 규격 외에도 안테나 종류, 송신탑과의 거리, 주변 환경 등 다양한 요인에 의해 영향을 받을 수 있습니다.
궁금한 점이 있으면 언제든지 물어보세요!
1명 평가안녕하세요. 서종현 전문가입니다.
주파수 : 740MHz
전체 안테나 길이 : 약 19.28cm
다이폴 한쪽 다리 길이 : 약 9.64cm
파장λ : 약 40.5cm
다이폴 안테나는 보통 전체 길이가 파장의 절반 1/2λ로 설계됩니다. 여기서는 0.5λ=20.256cm 정도가 이상적이지만, 계산기 결과 19.28cm로 약간 짧게 나왔네요 이 길이가 안테나의 총길이며, 가운데에서 반으로 나누어 각각 9.64cm씩 두다리가 됩니다.
즉, 직접 제작시 안테나 두 다리 길이를 각각 약 9.6cm로 맞추시면 됩니다. 이 길이가 송신 주파수에 맞춰 신호를 잘 수신할수있는 최적 길이입니다.
추가로, 안테나 재료는 전도성이 좋은 금속(구리성 등)을 사용하고 설치시 수평으로 펼쳐야 성능이 좋습니다.
