3선 회로도 이렇게 그리는 거 맞나요?

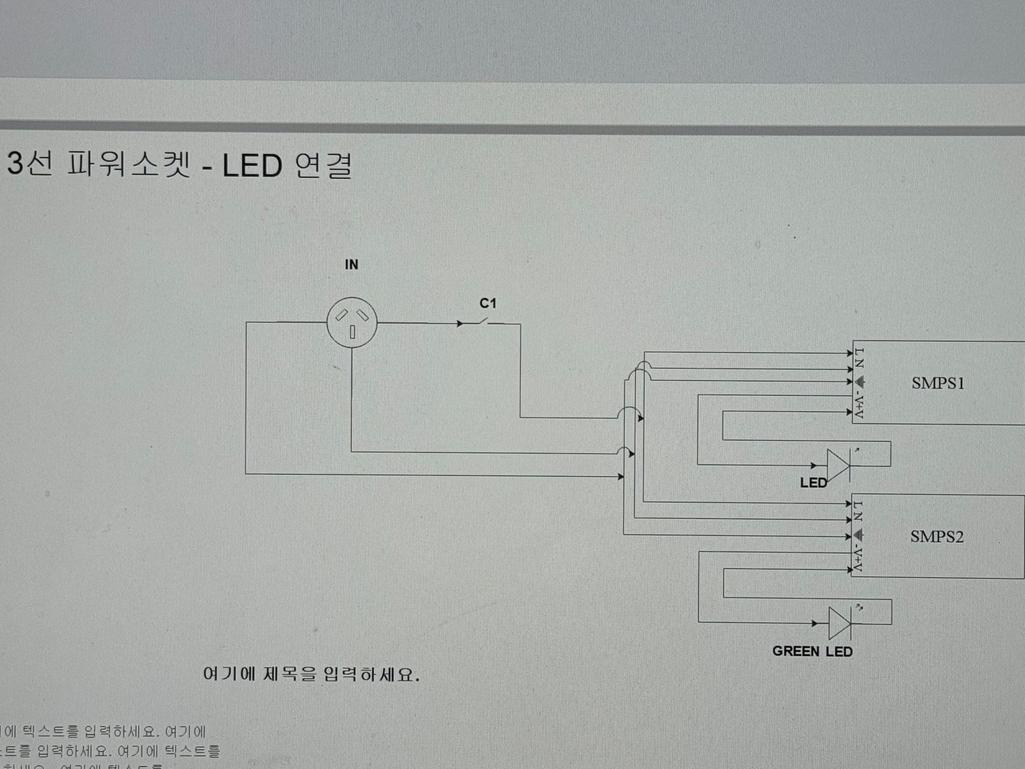

접지 포함해서 선이 3개인 3선 전원선을 소켓에 연결했다고 가상했는데, 두개의 SMPS에 나누려니 회로도가 이렇게 그리는게 맞는지 궁금합니다!!
55글자 더 채워주세요.
1개의 답변이 있어요!
안녕하세요. 유순혁 전문가입니다.
네네, 회로도를 봤을때 3선 구조를 기반으로 전원 소켓에서 두개의 SMPS로 나누는 배선 방식으로 적절하게 그려져 있습니다. 접지선이 각 SMPS에 올바르게 연결되었고, LED 표시기 또한 각각 출력 상태를 잘 나타내는 것 같습니다~!
