전기 스위치 선 위치 질문 있습니다 부탁드려요 ㅠ

Question

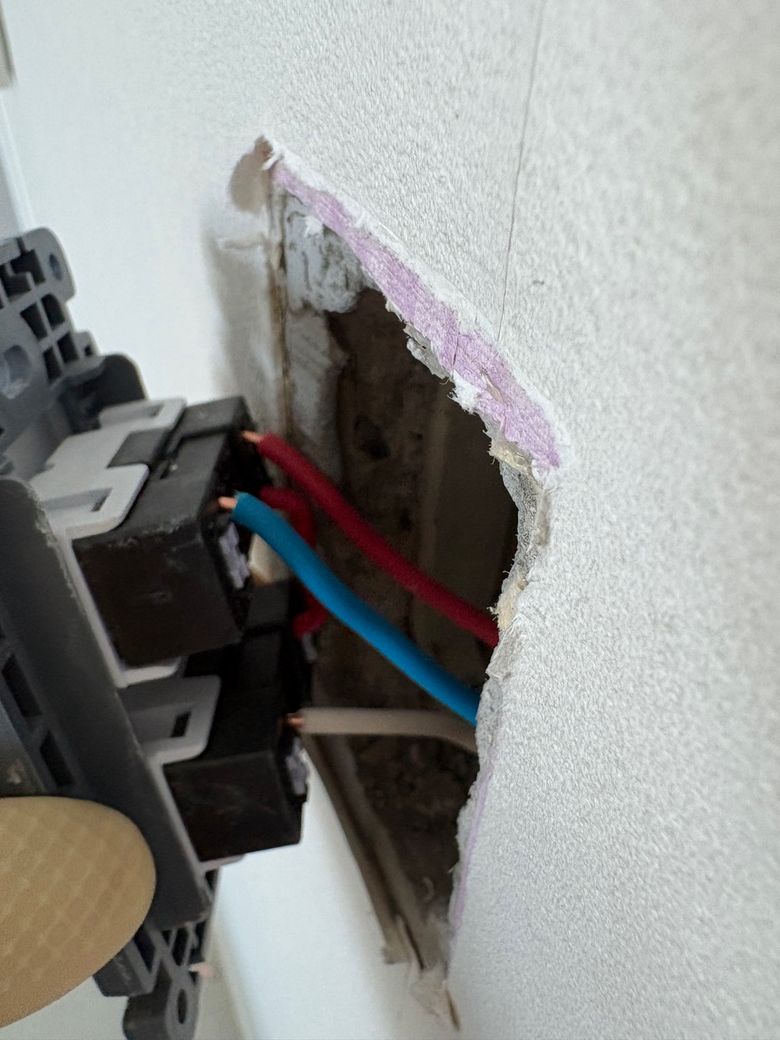

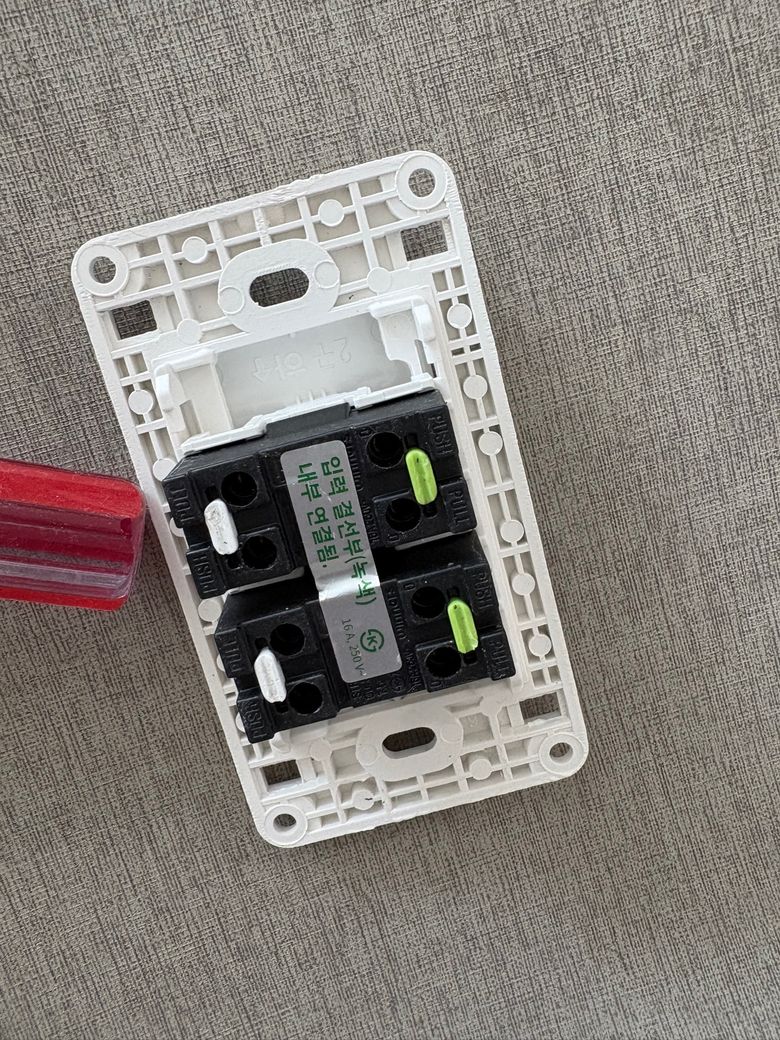

스위치가 작동 안해서 새로 사서 스위치 작동 했는데 불은 잘 들어 오는데 환풍기는 불을 켜야 작동 하는데 어떻게 연결 해야 할까요 ㅠㅠ 기존에 있는 선 위치 대로 했는데 새로 산 스위치가 잘 못 된건지 제일 위에선 좌우를 바꿔도 환풍기는 따로 작동을 안하네요

•
•
•

Answer 1

안녕하세요. 김재훈 전문가입니다.

사진을 보면 기존 스위치는 빨간색 파란색 흰색 전선이 연결되어 있고 조명은 켜지지만 환풍기는 조명과 별도로 작동하지 않는 상황으로 보입니다 이 경우 새 스위치의 단자 구조가 기존 제품과 다르거나 전원선과 조명 환풍기로 나가는 선의 연결 위치가 달라졌을 가능성이 있습니다 전선 색상만으로 전원선과 부하선을 판달할 수 없으며 스위치의 좌우를 바꾸는 것만으로 해결되지 않을 수 있습니다 감전과 합선 위험이 있으므로 분전반 차단기를 내리고 전선 연결 상태를 바꾸지 마시기 바랍니다 기존 스위치와 새 스위치의 정확한 모델명 또는 단자 표시 사진을 확인하고 구분이 어렵다면 전기 기술자에게 점검받는 것이 안전합니다

Answer 2

안녕하세요. 이수민 전문가입니다.

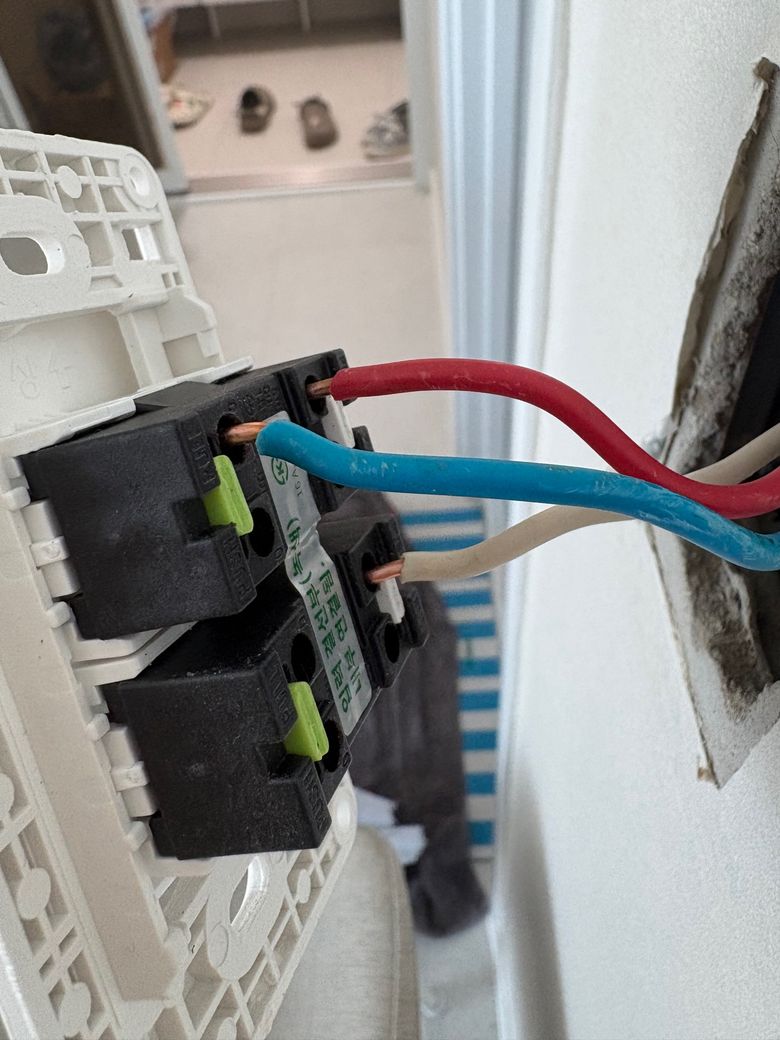

사진을 보면 위 칸에 빨간선과 파란선, 아래 칸에는 흰선 하나만 꽂혀 있어요. 2구 스위치는 칸마다 전원이 들어가는 단자와 나가는 단자가 따로 있어서, 아래 칸에 전원이 들어오지 않으면 환풍기 스위치는 혼자 켜질 수 없어요. 기존 스위치는 안에서 위아래 전원 단자가 이어진 제품이었을 가능성이 높고, 새 제품은 칸마다 독립이라 같은 자리에 꽂아도 다르게 동작해요.

먼저 차단기를 내리고 검전 드라이버로 전원선을 확인하세요. 보통 빨간선이 전원, 파란선이 전등, 흰선이 환풍기 쪽이에요. 그다음 2.5sq 전선을 10cm쯤 잘라 양 끝 피복을 1cm 정도 벗기고, 위 칸에서 빨간선이 꽂힌 단자와 같은 줄에 있는 아래 칸 단자에 꽂아 이어주세요. 흰선은 아래 칸의 나머지 단자에 꽂으면 돼요.

이렇게 연결해도 불을 켜야만 환풍기가 돈다면 스위치 문제가 아니라 천장 쪽에서 환풍기 선이 전등 선에 물려 있는 상황이라, 전기 기사님께 점검을 받는 편이 안전해요 :)
