1등용 안정기 3개를 2등용 1개 1등용 한개로 교체
1등용 안정기 3개를 2등용 1개 1등용 한개로 교체하려합니다

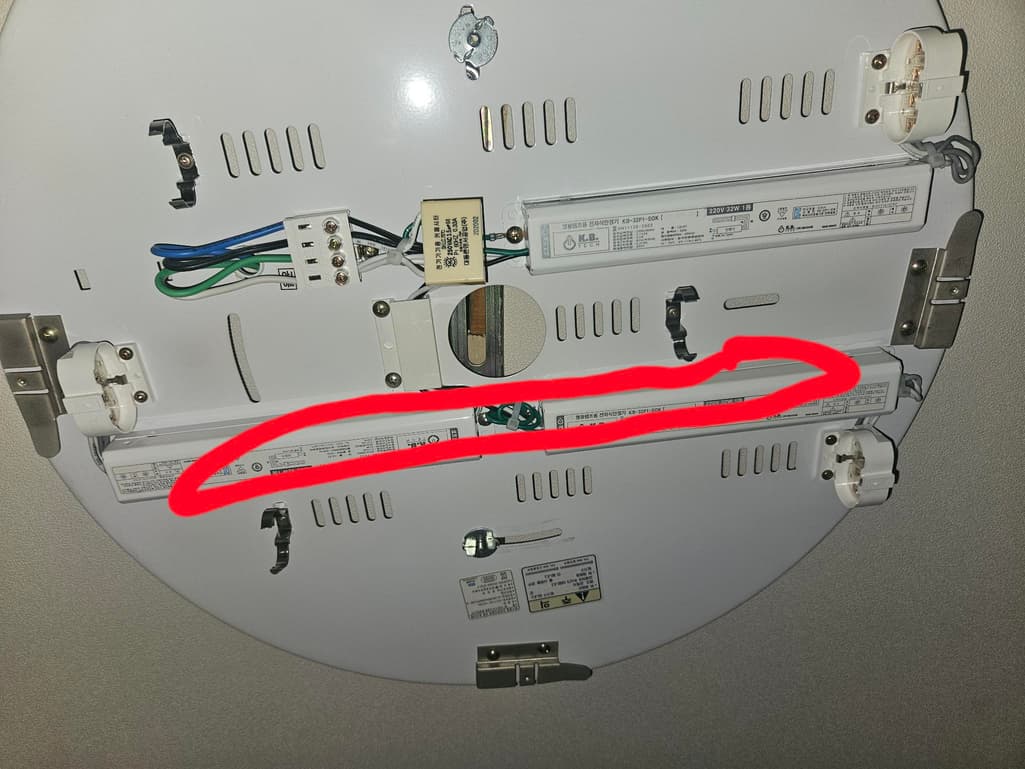

빨간부분에 2등용으로 바꿀때 커페시터는 어떤것에 물려야되는지
2등용에서 나오는 흰색 검정색 각 2개와 1등용 흰색 검정색선을 가운데 파랑 검정 초록 흰색 어디에꽂아야하는지 궁금합니다.
안녕하세요. 김준연 전문가입니다.
일단 질문 드릴게 있습니다. 스위치 하나로 전등 모두 켜지고 꺼지나요? 아니면 두개의 스위치로 전등 하나씩 켜지나요??
전등라인은 4선일수없습니다. 그렇다는건 중선선 핫선2 접지선 1개 라고밖에 해석읻 되지 않습니다. 질문자님이 스위치하나로 몇개를 켜고 끄고 싶으신지 확인하시는것이 먼저 생각하셔야합니다. 만약 모두 한번에 꺼지고 켜지고 싶다라고 한다면 파란선이든 검은선이든 어느선에 다 연결하시면 됩니다.
즉 안정기에서 나오는 흰선은 모두 흰선에 연결하시고 검은선은 파란색,검은색선 둘중하나에 넣으시면 됩니다. 파란색 검은색선은 스위치로 들어가는선으로 보입니다. 그리고 사진상으로만으로는 정확하게 답변드리기 어렵습니다. 좀더 자세히 여러 각도로 보내주셔야 정확한 답변이 가능합니다.
제 답변이 도움이 되셨으면 좋겠습니다.
1명 평가안녕하세요. 강세훈 전문가입니다.
2등용 안정기를 교체할 때는 기존 커패시터를 병렬로 연결하시면 되고 흰색과 검은색 선은 각각 램프에 맞게 연결하시면 됩니다. 가운데 파랑, 검정, 초록, 흰색 선은 전원선이니 기존 연결 상태를 꼼꼼히 확인 후 연결하는 게 중요합니다.
안녕하세요. 김재훈 전문가입니다.
사진을 보면 형광등 기구 내부의 전자 안정기 및 배선 상태인데 2등용 안정기를 교체 시 커패서터는 2등용 안정기의 입력측과병렬로 연결하면 됩니다 2등용 안정기에서 나오는 흰색 검정색 2쌍은 각 형광등 램프 2개에 연결되며 1등용도 동일하게 램프에 맞춰 연결하면 됩니다 가운데 파랑·검정·초록·흰색은 전원일 수 있으므로 반드시 기존 안정기 연결 상태를 기준으로 정확히 확인 후 연결해야 하며, 잘못 연결하면 작동 불량이나 감전 위험이 있습니다
안녕하세요. 조일현 전문가입니다.
새로운 안정기를 사용할 때는 요즘 전자식 안정기는 커패시터가 필요 없거나 내장된 경우가 많아 필요 없으면 안해셔도 됩니다. 빨간 동그라미 안의 기존 커패시터는 새2등용 안정기의 전원 입력 검은색, 흰색에 병렬로 연결합니다.
가운데 전원 단자대 안정기 선 연결은 2등용 안정기 선은 흰색1개-단자대 흰색 단자 연결, 검정색 1개 -단자대 검정색 단자연결 나머지 2등용 안정기에서 나오는 램프선은 두 개의 형광등 램프 소켓에 각각 연결합니다.
1등용 안정기 선은 흰색1개-단자대 흰색 단자 연결(2등용 흰색 같이), 검정색1개-단자대 검정색 단자 연결(2등용 검정색 같이) 나머지 1등용 안정기에서 나오는 램프선은 하나의 형광등 램프 소켓에 각각 연결합니다.
파란색 선은 기존에 어떻게 연결되어 있었는지 확인하여 새 안정기의 입력 검정색 선을 파란색 단자에 연결합니다.
초록색 선은 접지 단자나 접지선이 있다면 초록색 단자에 연결합니다.
