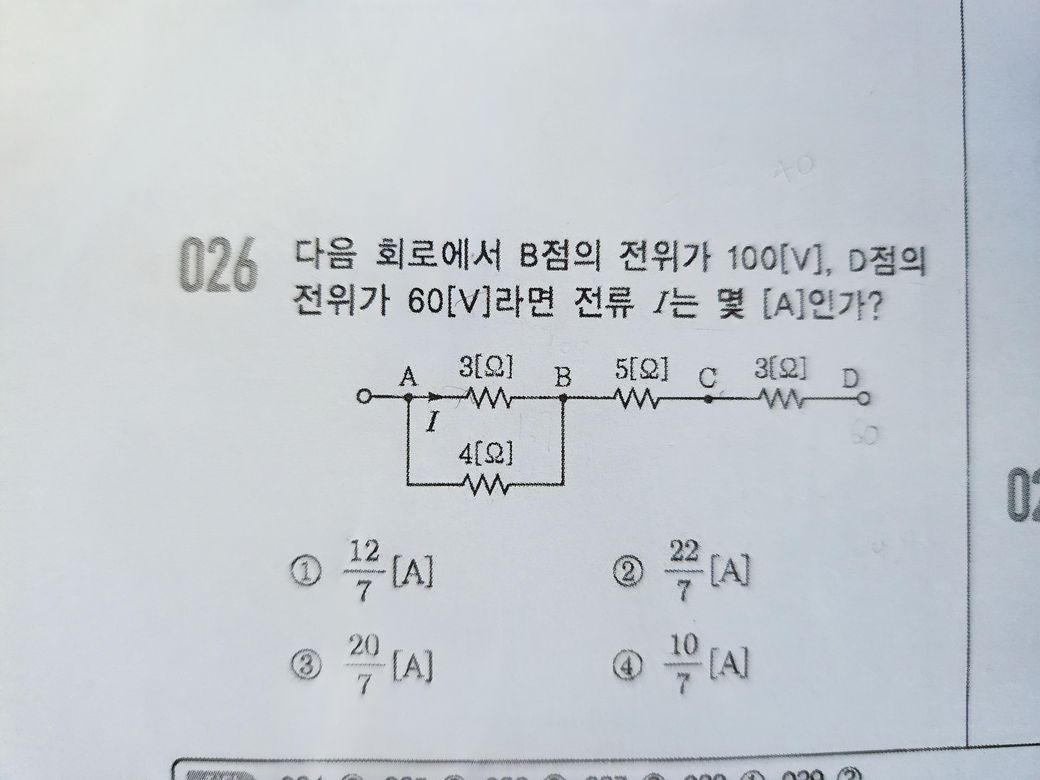

다음 전기문제 풀이 좀 알려주실 수 있을까요?

합성저항 공식도 알고

옴의 법칙도 알고 있는데

갑자기 전위가 나와서 조금 어렵네요.

전위의차가 전압이라서 제가 40으로 계산을 했긴했는데

원하는 답이 안나오네요

1개의 답변이 있어요!

  • 유순혁 전기기사

    유순혁 전기기사

    한성대학교

    ∙

    안녕하세요. 유순혁 전기기사입니다.

    점B와 점D 사이의 전압은 100-60으로 40V의 전압이 걸리게 됩니다.

    B와 D 사이에 흐르는 전류를 옴의 법칙으로 구해보면, I=V/R 로, 40/5+3 = 5A 가 흐르게 됩니다.

    구해야 하는 전류는 3옴에 흐르는 전류이므로 전류의 분배 법칙에 따라 I=5 X 4/ (3+4) 가 되어 20/7A가 흐르게 됩니다. 답은 3번이 되겠네요~!
