전원 전선 분배기/커넥터 사용방법에 대한 질문입니다.

Question

안녕하세요.

제가 집에 있는 장비에 무선 제어장치를 추가로 장착하려고 하는데 한가지 궁금한게 생겨서 전기 고수분들께 조언을 구합니다.

다름이 아니라 일단 원래 기기에 들어가는 220V 전원선에서 전원선을 빼와서 무선 제어장치에 연결을 해줘야합니다. 여건상 무선제어기에 따로 전원 코드를 연결해 콘센트나 멀티탭에 꽂는게 안돼서 원래 기기에 들어가는 220V 전원선을 분배하여 원래 기기 + 무선제어기에 연결하려고 합니다.

----------------------- 무선 제어기

ㅣ ㅣ

220V 전원선 2가닥 ---------------------- 원래 기기 ㅣ

---------------------- ㅣ

ㅣ ㅣ

-------------------------------

대략 이런 방식으로 하나의 220V 전원선을 2개로 나누어 2개의 기기에 연결하는 거죠.

이 경우 220V 분배로 가능한 방법이

1. 220V 전원선 중간의 피복을 살짝 벗긴 후 추가 전원선을 묶어주고 절연테이프로 마무리

2. 220V 전원선을 절단한 뒤 전선 분배기를 사용하여 추가 전원선을 연결

정도로 생각하고 있습니다.

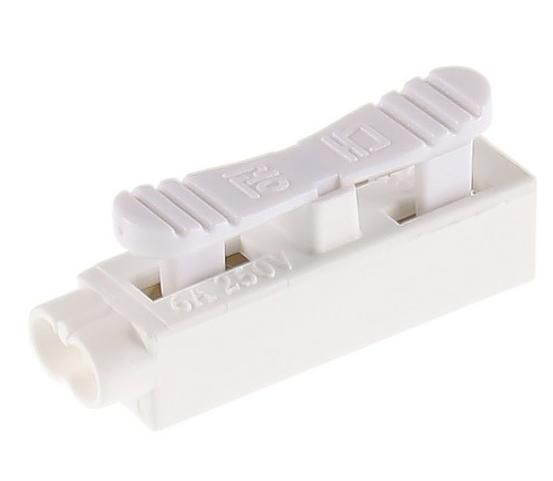

이중 2번처럼 분배기나 커넥터를 이용할 경우 스샷에 있는 제품 (쿠팡 검색 기준 "칩센 전선커넥터 PCT-1-2")와 같은 제품을 사용하면 되는것은 이해했는데 궁금한것이 집에 공구들을 뒤지다가 천장 형광등에 사용했던 푸쉬 커넥터가 있는데 (스크린샷의 하얀 제품) 1구짜리긴 한데 잘 보니 한쪽엔 네모난 구멍 1개, 반대쪽엔 좀더 작은 구멍 2개가 있더라고요. 이걸 전선 분배에 이용해도 될까요? 220V 파워에서 오는 선을 큰 네모 구멍에 연결하고, 반대쪽의 작은 2개의 구멍을 통해 각각 원래 기기와 무선 제어기쪽으로 연결을 해줘도 되는건지 궁금합니다.

1구 푸쉬 커넥터 관련 자료들을 찾아보니 전부 양쪽에 1개씩 (단선, 연선의 구분은 이해했습니다)만 연결하는데 작은 구멍쪽은 구멍이 2개인데 2개를 연결해서 분배용으로 사용해도 되는지 확실치 않아서 질문드립니다.

•
•

Answer 1

안녕하세요. 조일현 전문가입니다.

전선 중간에 피복을 벗겨 연결하는 하는 방법은 권장하지 않으며, 전선 커넥터를 사용하는 것이 안전하다고 볼 수 있습니다. 푸쉬 커넥터를 전원선 분배 용도로 사용하는 것은 매우 위험하다고 볼 수 있으며 이 경우 전선을 분배하는 과정에서 다른 전선 보다 저항이 높아져 과부하 및 발열이 생길 수 있습니다.

따라서 전선 커넥터를 사용하는 것이 좋다고 볼 수 있습니다.

Answer 2

안녕하세요. 조규현 전문가입니다.

220V 전원선을 분배하여 무선 제어장치와 원래 기기에 연결하는 방식은 기본적으로 가능한 방법입니다. 다만, 분배 시 전선의 접촉 안정성과 안전한 절연 처리가 매우 중요합니다. 전선 피복을 벗긴 뒤 꼼꼼히 연결하고 절연테이프로 감싸는 방법도 가능하지만, 분배기나 전선 커넥터를 사용하는 것이 전기 접속 품질 향상과 작업 안전에 더 유리합니다.

푸쉬 커넥터 제품의 구조를 보면 네모난 구멍은 원래 전원선 연결용이며, 반대편에 작은 구멍이 2개 있는 것은 주로 단선과 연선을 구분해 연결하는 용도일 가능성이 큽니다. 이 작은 구멍 2개에 각각 원래 기기와 무선 제어기용 전선을 연결하는 것이 일반적이며, 1구 푸쉬 커넥터를 전선 분배용으로 활용해도 무방할 수 있으나, 반드시 제품 사양서를 확인해 권장된 사용법인지 확인하시는 것이 안전합니다.

특히 220V 고전압 환경에서는 커넥터의 허용 전류 용량과 안정성이 매우 중요하므로, 분배용 멀티 커넥터를 사용하는 것이 바람직합니다. 전기 안전 규정과 표준을 준수하면서 작업하시고, 불확실할 경우 전문가의 점검을 받으시는 것이 좋습니다. 이런 점에 유의하시면 안전하고 신뢰성 있는 전원 분배가 가능합니다.

참고 부탁드립니다.
