회로이론 3상 전력계산 질문 있습니다.

Question

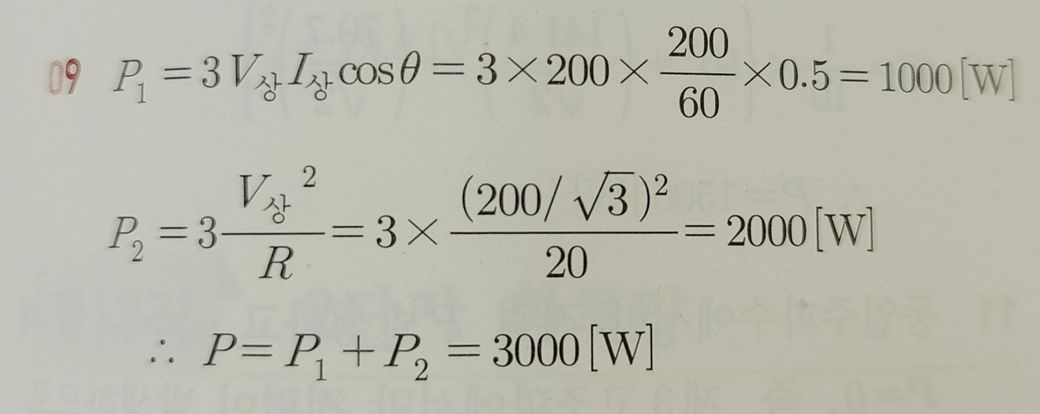

왜 답이 3000인지 잘 모르겠습니다. 소비전력은 1개라고 생각했는데 2개를 구해서 합산하는 것이 이해가 안갑니다.....

•
•

Answer 1

안녕하세요. 조일현 전문가입니다.

회로에 연결된 부하가 2개이기 때문 입니다.

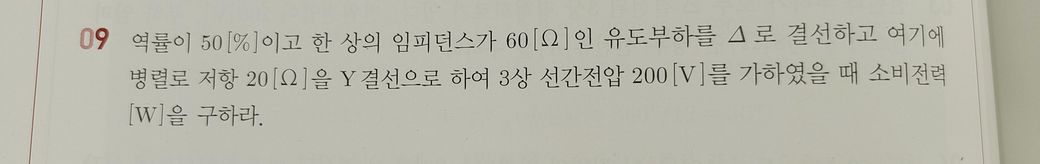

첫번째 부하는 역률이 50%이고 임피던스가 60옴인 유도 부하를 델타 결선으로 연결 하였습니다.

두번째 부하는 병렬로 저항 20옴을 와이 결선으로 연결하였습니다.

이로 인해 부하는 2개 이며 총 소비전력은 합산됩니다.
