회로 해석 문제 이렇게 푸는게 맞나요?

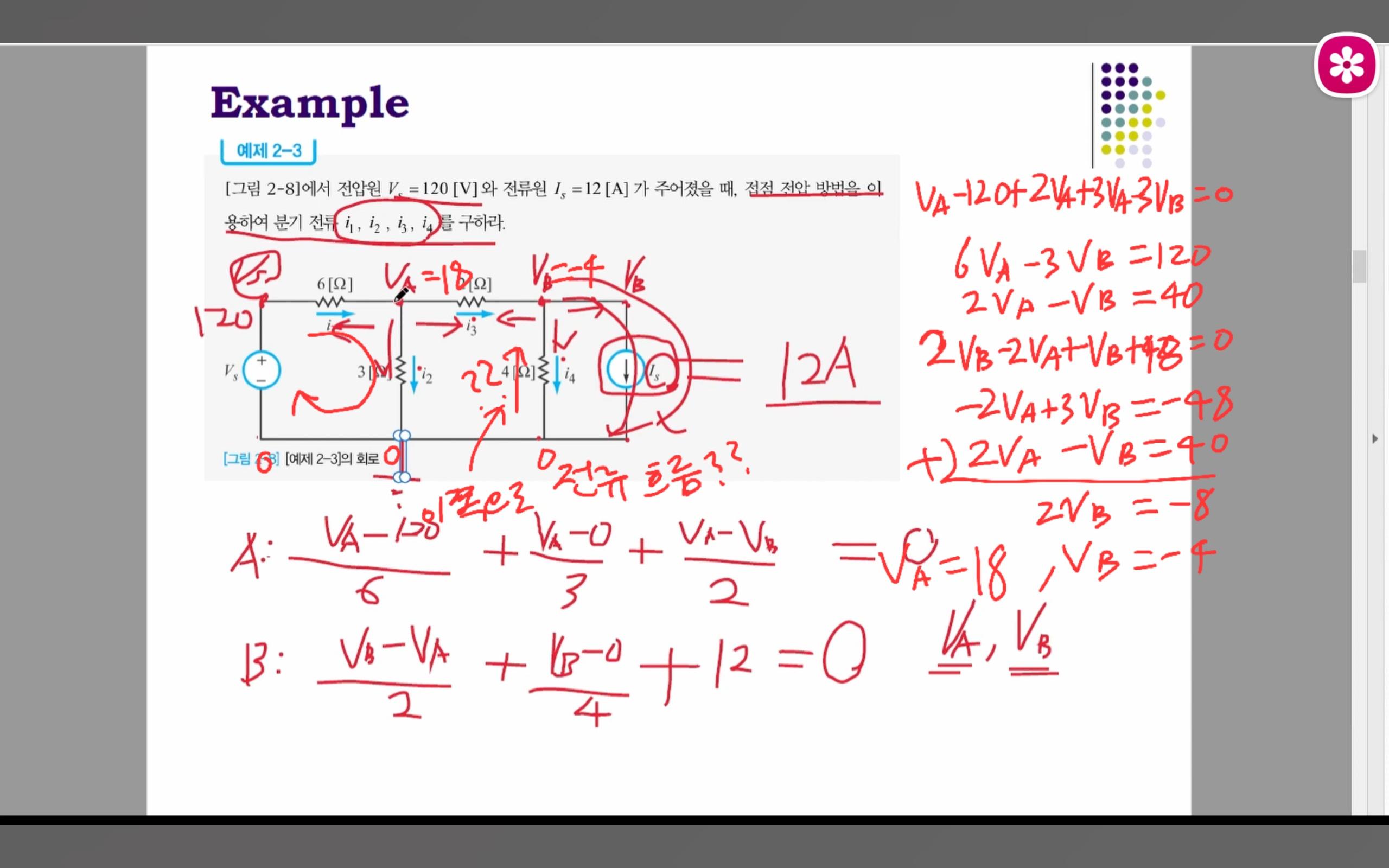

회로 해석을 해보고 있는데 노드 해석법으로 임의의 구간에 접지 표시를 둔 뒤 전류가 다 나가는 방향으로 계산을 해서 이 나가는 전류의 합이 0이 되야하니까 두 개 식을 연립해서 구해보니 VA=18, VB=-4가 나오는데 그러면 전압이 높은 곳에서 낮은 곳으로 흘러야 하니깐 i4 전류가 위로 흐르는 것으로 되는데 이게 말이 되나요? 말이 된다면 전류원의 영향으로 이것이 가능한 것일까요?

1개의 답변이 있어요!

  • 박준희 전문가

    박준희 전문가

    삼성물산

    ∙

    안녕하세요.

    네 맞습니다. VA가 18 VB가 -4인데요. 이러면 고전압에서 저전압으로 흐르기에 전류가 흐르기 때문에 I4의 전류가 흐르는게 맞습니다.

    감사합니다.
