전기공학 회로이론에 대해서 질문이요.

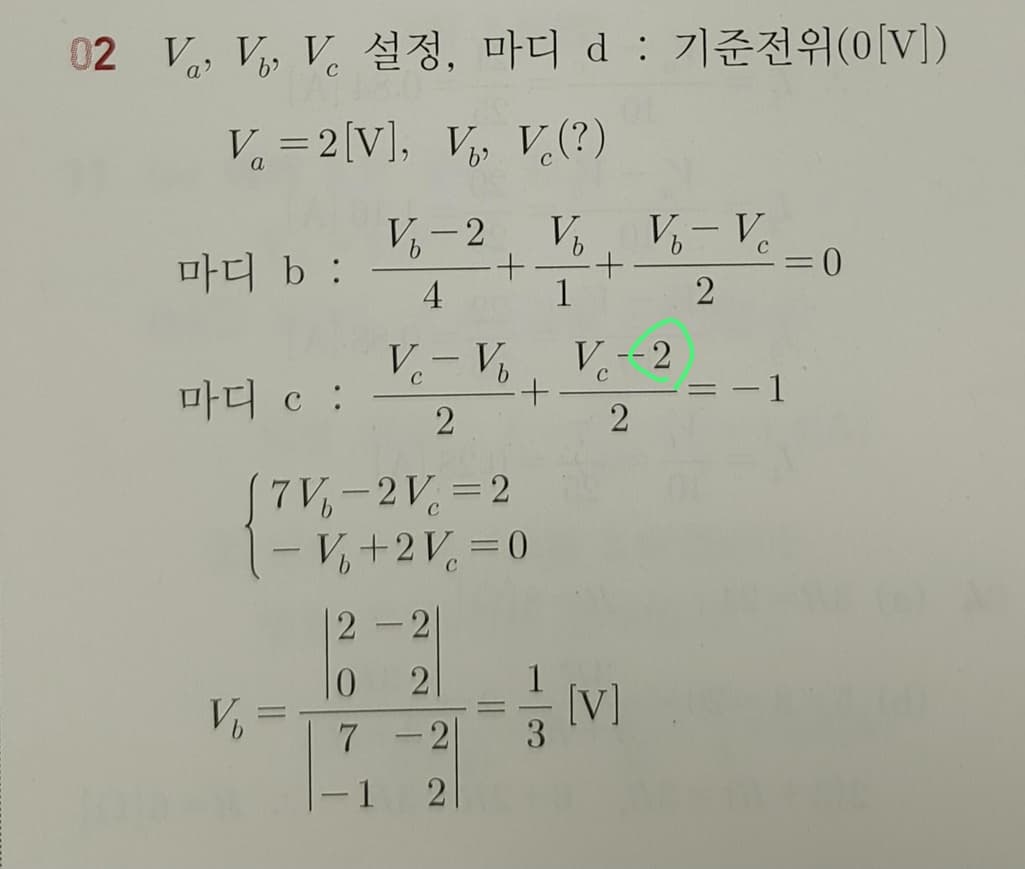

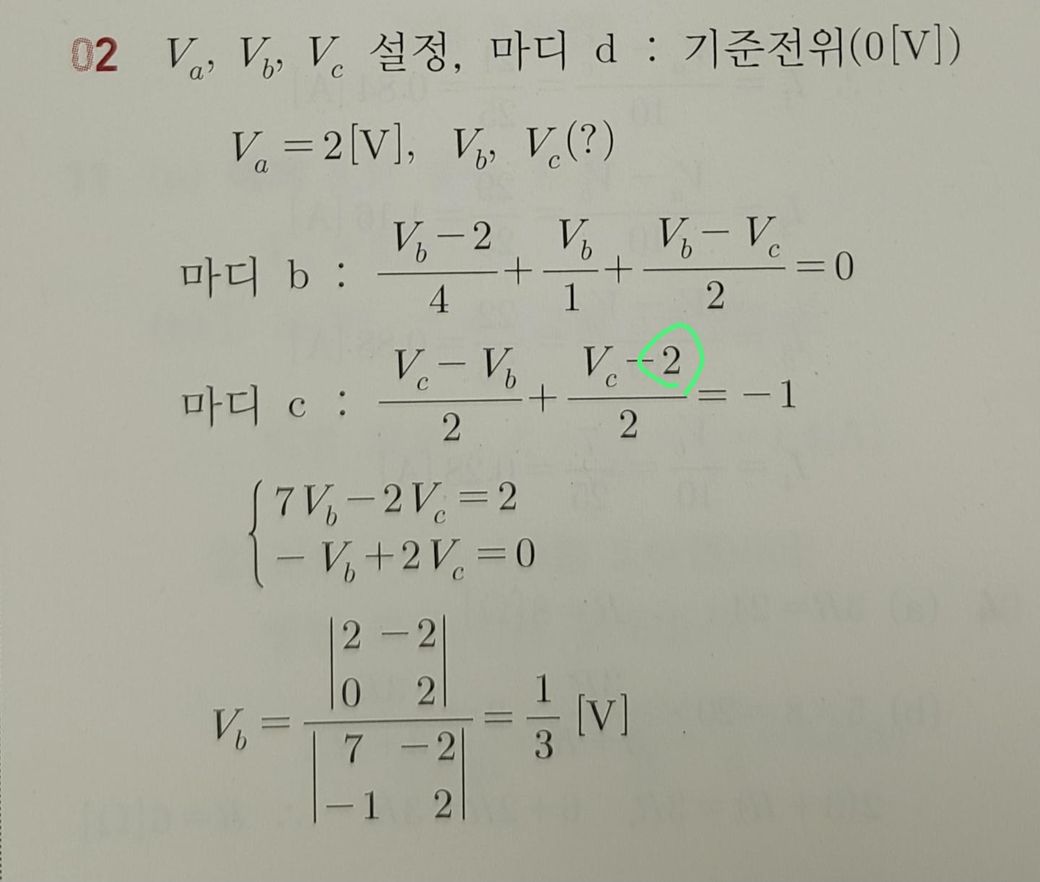

풀이에서 동그라미친 2가 CA점이 연결되어 A점의 전압원이라면 마디 a는 왜 구하지 않나요?

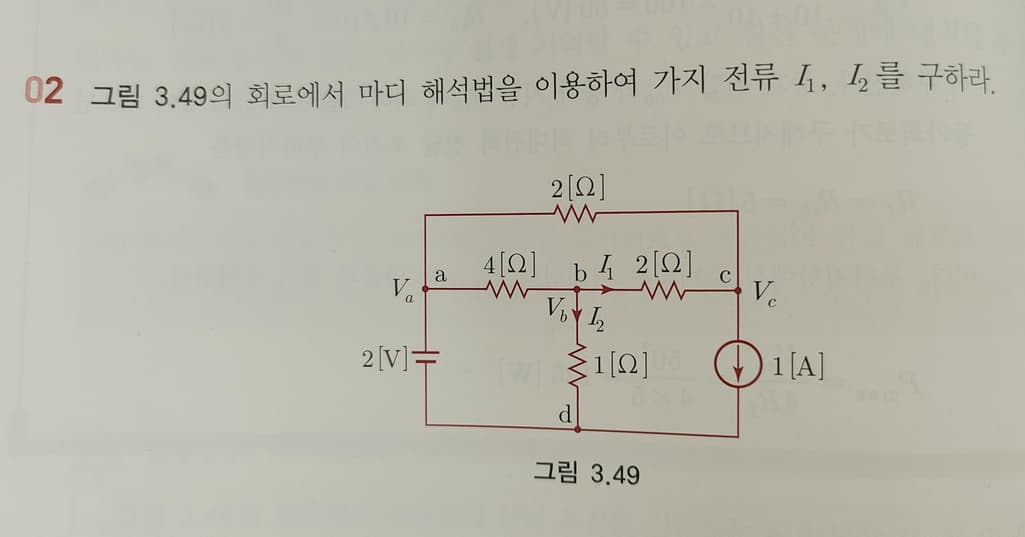

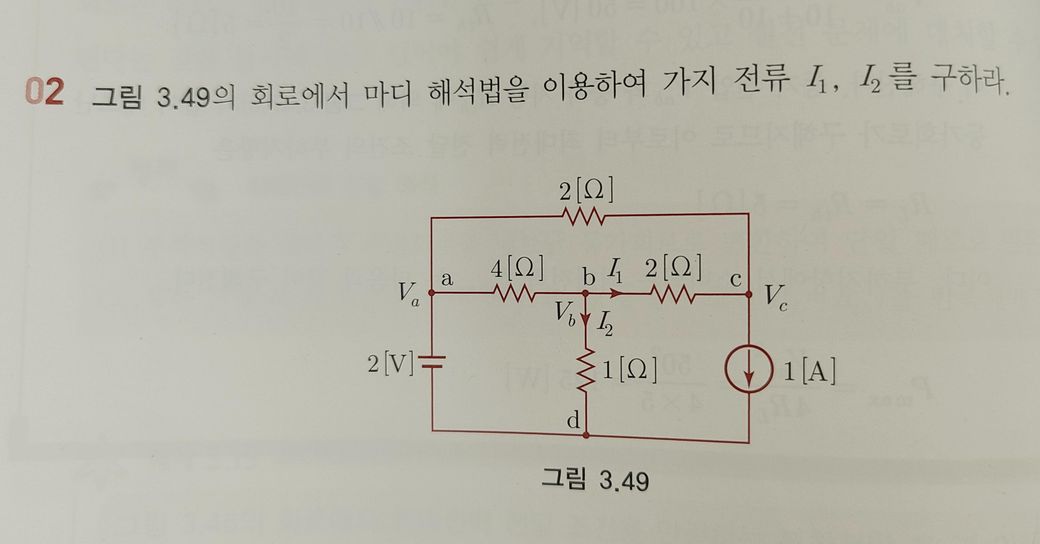

node b는 a, d, c점으로 전류가 흐르고, node c는 a, b, d점으로 전류가 흐르며 전류원이 1A인데 식에서는 -1A로 돼 있는데 방향이 위이면 정방향, 아래면 역방향이라면 node c와는 방향이 같은데 왜 -1A인가요?
55글자 더 채워주세요.
1개의 답변이 있어요!
전문가 답변 평가답변의 별점을 선택하여 평가를 해주세요. 전문가들에게 도움이 됩니다.
안녕하세요. 조일현 전문가입니다.
1. 기준 노드는 회로 내의 한 노드를 기준으로 전압을 측정하는 기준으로 합니다.
문제에는 마디 d 에도 기준 전위가 0 으로 설정되어 있습니다.
또한 회로에 전압원이 연결된 노드가 있다면 그 노드의 전압은 이미 전압원으 값으로 결정되어 그 노드의 전압을
미지수로 설정하여 kcl 방정식을 세울 필요가 없게 됩니다.
이를 통해 문제를 보자면 Va=2V 주어졌으니 노드 d에 대한 2V라는 것을 알수 있습니다.
전류원 1A는 노드 들어오는 방향입니다.
해당 노드 기준으로 전류가 나가면 양수이며 들어오면 음수입니다.
