전자회로 BJT 전압이득 구하는 문제 질문 있습니다

Question

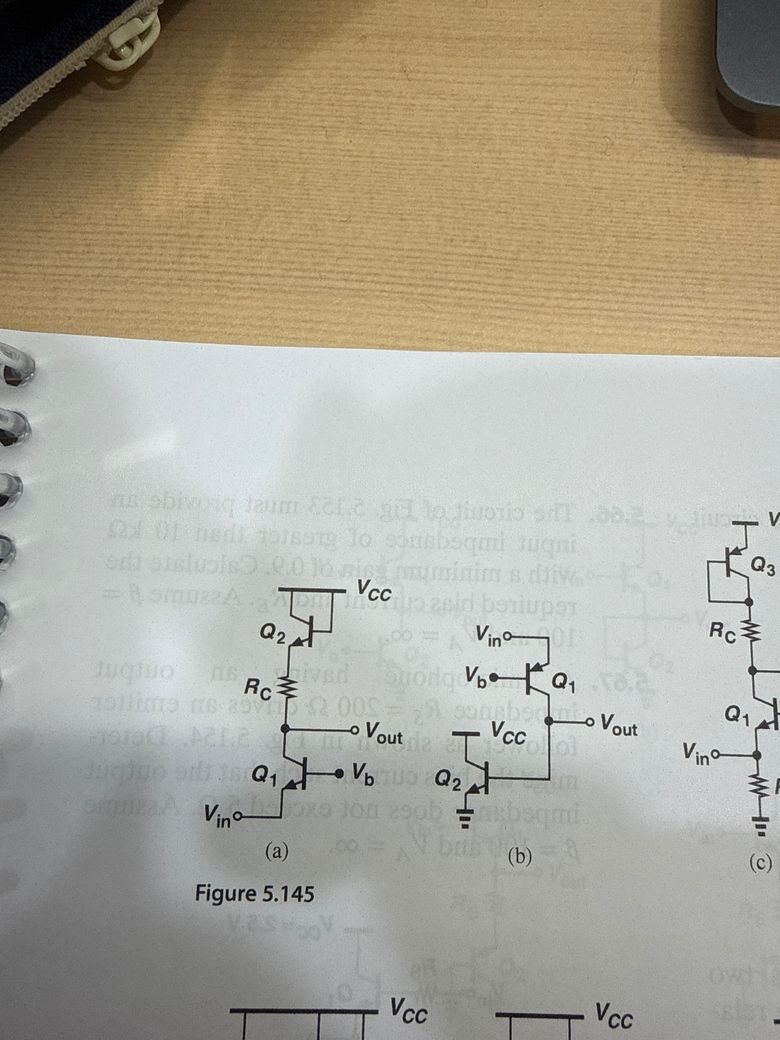

(a)와 (b)의 전압 이득을 구하려고 할 때 (a)의 Q2는 에미터에서 바라본 저항이니 1/g_m으로 대체하고, (b)에서 Q2는 베이스에서 바라본 저항인 r_pi로 대체하는게 아닌가요? (a)의 Q2의 베이스가 V_cc에 연결되어있어 다른 상황인가요?

•

Answer 1

안녕하세요. 조규현 전문가입니다.

(a)의 경우 Q2의 베이스가 Vcc에 연결되어 AC 신호가 입력되지 않아 에미터 입력으로 간주됩니다. 이때 전압이득은 1/gm으로 계산하며, 에미터 follower 구조입니다. 반면 (b)는 베이스 입력으로 r_pi로 대체해야 하며, 컬렉터-에미터 간 저항비에 따라 전압이득이 결정됩니다. 신호 입력 위치 차이로 모델이 달라지는 것입니다.

질문자님의 경우, (a)는 고정된 DC 전압에 AC 신호가 겹쳐져 에미터에서 입력되는 상황이라, 전압이득 계산 시 1/gm을 사용해야 합니다. (b)는 베이스에서 입력되므로 r_pi를 반영해야 합니다.

이러한 차이로 인해 (a)의 전압이득은 약 1에 가까운 값으로, (b)는 컬렉터 저항과 r_pi의 비율에 따라 달라집니다.

참고 부탁드립니다.

Answer 2

안녕하세요. 김상엽 전문가입니다.

(a)는 Q2 베이스가 Vcc에 고정돼 에미터 입력이라 1/gm로 보고, (b)는 베이스 입력이라 rπ로 봅니다. 신호가 들어오는 위치 차이입니다.

Answer 3

안녕하세요. 박준희 전문가입니다.

(a)의 Q2의 베이스가 V_cc에 연결되어있어 이는 다른상황으로 볼수 있는데요. 그래서 작성자께서 기재했듯이 Q2는 에미터에서 바라본 저항이니 1/g_m으로 계산 가능하구요. Q2는 베이스에서 바라본 저항인 r_pi로 계산 가능합니다.
