자전거 체인 및 기어 원리 및 구조 관련 질문
안녕하세요
자전거 페달을 안 밟을 때에는
체인과 기어가 안돌아가지만, 뒷바퀴만 따로 움직이는데요
이게 가능한 원리와 구조가 궁금합니다.
안녕하세요. 김상규 전문가입니다.
자전거를 굴리다가 멈춰도 페달 쪽 기어는
다라라라락 소리 나면서 그대로 진행이 되지요
이 소리는 라쳇 소리라합니다.
이건 라쳇과 폴 이라는 구조때문인데요.
( 라쳇(Rachet) : 한 방향으로만 회전하는 톱니바퀴
폴(Pawl) : 톱니바퀴의 역회전을 방지하는 멈춤쇠)라쳇과 폴은 자전거 뒷바퀴 허브에 있는데요
페달을 밟을 때는
라쳇이 폴과 맞물려 회전을 합니다만
페달질을 안하면
라쳇 회전이 멈추고 폴만 회전축을 중심으로 회전을 합니다.
즉 한방향으로만 힘을 전달할 수 있는 구조로
밟으면 기어가 맞물려 힘을 전달하면서 페달이 돌고
페달을 안밟거나 반대로 돌리거나 할 때는
기어 구조상 힘이 전달되지 않고 헛도는 방식으로 되게 되어있습니다.
페달질을 안할 때는
라쳇이 회전을 멈추고 폴만 회전축을 중심으로 회전하는데
이때 라쳇을 타고 회전하는 폴에 연결된 스프링이 압축되었다가
다시 펴지면서 스프링 탄성으로 폴이 라쳇을 때리는 상황이 발생하는데
이따 탁 소리가 라쳇소리이고
라쳇의 톱니수가 워낙 많고 폴의 갯수도 많다보니
듣는 소리는 다다다다다다다닥 하고 소리로 들리면서
헛도는 상황이 됩니다.
안녕하세요. 안다람 전문가입니다.
자전거 페달을 안 밟을 때 뒷바퀴가 움직이는 프리휠 메커니즘
허브 내부에 톱니 모양의 래칫과 이에 맞물리는 폴이 존재합니다.
페달 회전시에는 체인이 래칫과 폴을 맞물리게 하여 뒷바퀴를 회전시킵니다.
페달 정지시에는 폴이 래칫에서 분리되어 허브와 독립적으로 움직입니다.
안녕하세요. 황성원 전문가입니다.
체인과 스프로킷은 자전거의 주동력인데 회전방향과는 무관합니다.
앞으로도 뒤로도 회전인 가능한데 자전거에서 앞쪽방향으로 동력이 걸리고, 뒤로는 헛돌게 해주는 것은

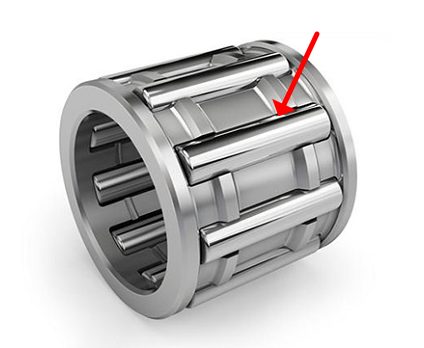

"니들 롤러 베어링" 때문에 그렇습니다.
니들롤러 베어링 옆에 얇은 철판이 보이나요?
이것이 한쪽방향 비스듬히 배치되어 있어서 자전거가 전진할때만 동력을 전달하게 해줍니다.
안녕하세요. 서종현 전문가입니다.
자전거의 뒷바퀴는 자유바퀴라는장치덕분에페달을밟지않아도회전할수있습니다 페달을밟을때 체인과기어가연동되어동력을전달하지만페달을멈추면체인이느슨해져 뒷바퀴는자유롭게회전하게됩니다
