인터폰 스피커 교체하고 싶어요...

Question

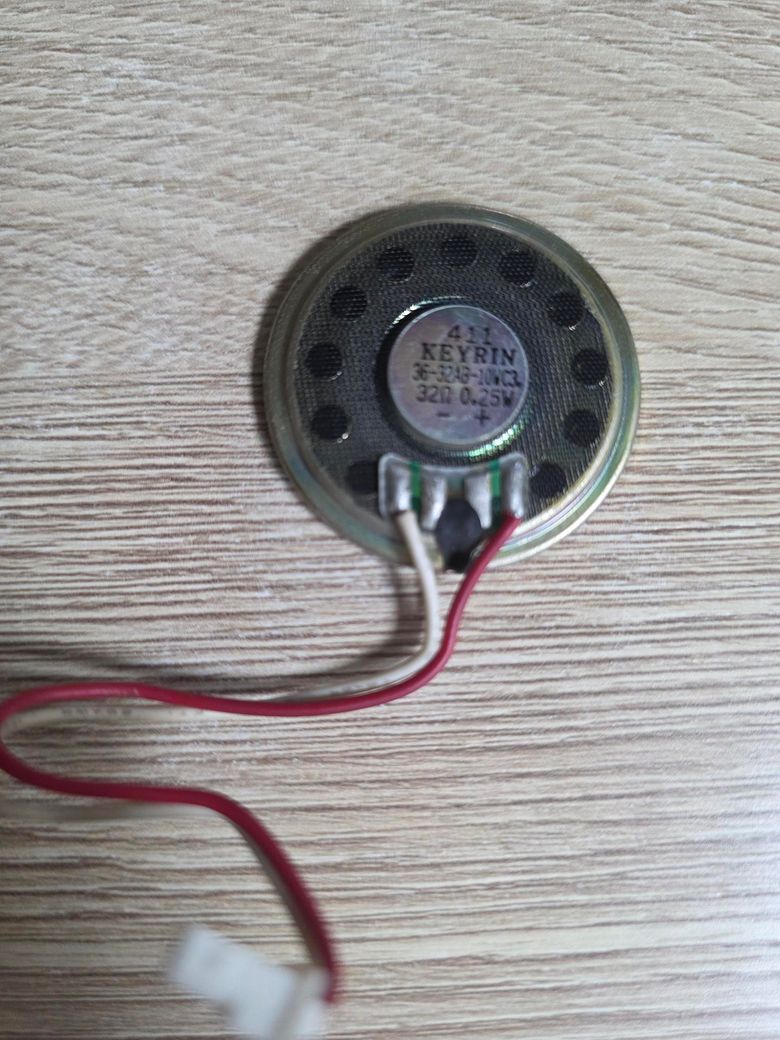

갑자기 인터폰에서 잡음 소리가 나서 일단 덮개 열어 스피커 유닛? 이라는 애를 빼 놨습니다. 오래된 집이라 부속만 바꾸고 싶은데 어디서 구입할 수 있나요? 호환도 가능하겠죠?

네이버 검색하니

모델명은 36-32AB-10WC3이며, 상단에 411이라는 숫자가 함께 표기되어 있습니다.

임피던스는 32Ω(옴)이며, 정격 출력은 0.25W입니다.

이라 합니다.

친절한 도움 부탁드립니다.

•

Answer 1

앞 답변에 규격 얘기는 잘 정리돼 있으니, 저는 실제로 갈아끼울 때 걸리는 부분들만 보태겠습니다. 먼저 모델명 뒤쪽 10WC3이나 상단의 411은 제조사 내부 관리코드하고 생산 로트라서 검색해도 안 나옵니다. 쓸 수 있는 정보는 앞의 36과 32가 전부고, 그게 외경 36mm에 임피던스 32옴이라는 뜻입니다.

그런데 부품 사기 전에 하나 확인하시면 좋겠습니다. 잡음의 원인이 스피커가 아닌 경우가 생각보다 많습니다. 멀티미터 있으시면 유닛 단자 두 곳에 대고 저항을 재보세요. 30옴 조금 넘게 나오면 보이스코일은 멀쩡한 겁니다. 그러면 지직거리는 소리는 인터폰 본체 쪽 문제일 가능성이 큽니다. 오래된 집 인터폰은 내부 전해 콘덴서가 말라서 잡음이 끼거나, 커넥터 접점이 산화돼서 소리가 튀는 경우가 흔합니다. 이걸 안 보고 새 유닛만 달았다가 똑같이 지직거려서 허탕 치는 분들이 있습니다.

그런 의미에서 제일 먼저 해볼 건 접점 청소입니다. 흰 커넥터 안쪽 핀하고 유닛 단자를 소독용 알코올 묻힌 면봉으로 닦고, 완전히 마른 다음에 다시 꽉 꽂아보세요. 접점부활제 있으면 더 좋습니다. 몇백 원짜리 작업으로 끝나는 경우도 있어서 순서상 이걸 먼저 해보실 만합니다.

그래도 교체를 하신다면, 직경 말고 두께도 꼭 재셔야 합니다. 같은 36mm라도 높이가 5mm짜리가 있고 7mm 넘어가는 것도 있습니다. 인터폰 덮개 안쪽은 공간이 빡빡해서 두꺼운 걸 사면 덮개가 안 닫힐 수 있어요. 자석 뒷면부터 프레임 앞면까지를 재서 메모해두세요. 안지름은 재보면 3.6cm가 딱 안 나오고 3.5cm 조금 넘게 나오는데, 그게 정상입니다. 36mm는 프레임 바깥지름 기준이라 약간씩 차이가 납니다.

선 문제도 미리 생각해두시면 편합니다. 부품몰에서 파는 건 대부분 선 없는 단품입니다. 이때 커넥터를 따로 구하려고 애쓸 것 없이, 지금 빼놓으신 유닛에서 빨간선과 검은선을 인두로 떼어내서 새 유닛에 그대로 옮겨 붙이는 게 제일 쉬운 방법입니다. 스피커는 극성이 없어서 두 선이 서로 바뀌어 붙어도 상관없습니다. 다만 인두를 한 단자에 이삼 초 이상 대고 있으면 단자가 통째로 들뜨니까 짧게 끊어서 하세요.

구매처는 앞 답변자 분 말씀대로 디바이스마트나 엘레파츠 같은 전자부품몰이 확실합니다. 디바이스마트에 HD3632라고 36mm에 32옴짜리가 있는데 정격출력이 0.3W로 표기돼 있습니다. 이건 그대로 쓰셔도 됩니다. 정격출력은 견딜 수 있는 한계치라서 0.25W 자리에 0.3W를 달면 오히려 여유가 생깁니다. 반대로 임피던스는 절대 낮추지 마세요. 값이 싸다고 8옴이나 16옴을 달면 같은 전압에서 전류가 몇 배로 흘러서 본체 회로에 무리를 줍니다.

마지막으로 작업 전에 인터폰 전원은 내리고 하시는 게 좋습니다. 구형 인터폰은 세대 분전반에 별도 차단기가 있는 경우가 많습니다. 부품값은 몇천 원이라 해볼 만한 수리지만, 혹시 현관 인터폰이 거실 월패드랑 연동된 형태라면 관리사무소를 통해 제조사 부르는 게 나을 수도 있습니다. 그런 제품은 통신선이 같이 물려 있어서 손대다 엉뚱한 데까지 건드리기 쉽거든요. 유닛 바꾸고 잡음 잡히셔서 조용해지셨으면 좋겠습니다.

Answer 2

안녕하세요

사진의 제품은 비디오폰에 납품용 OEM 제품이라

저 사진처럼 유닛만 판매하지 않습니다

그러나 호환 제품을 구하시면 되죠

네이버 쇼핑이나 전자부품 쇼핑몰에서 몇천 원 수준으로 쉽게 구하실 수 있어요

3가지 조건만 맞추면 호환되요

임피던스 저항 32 반드시 동일한것

​출력W 0.25 또는 0.5 수준이면 문제없이 동작

​직경크기 가장 중요

​모델명의 36은 보통 스피커 외경 지름 36mm에요

​자로 지름을 재어보세여 약 3.6cm가 맞는지 확인해 보세요

간혹 27mm, 30mm, 40mm, 50mm 등도 있으니 실제 측정 필수입니다

인터넷 쇼핑몰에서 36mm 32옴 스피커 0.25W 요런 검색어로 검색해보세요

우리가 필요한 부품은 스피커 단자에 선과 흰색 커넥터가 납땜되어 연결된 형태죠

​인터넷에서 파는 부품은 대부분 스피커 유닛 단품 선 없이 판매되요

​그거 사면 납땜 해야합니다

납땜 가능하면 사세요

안돼면 선,커넥터 부착형 36mm 32옴 스피커 제품검색해서 구매하세요

일반 쇼핑몰에 맞는 규격이 잘 없으면

전자부품 쇼핑몰 디바이스마트 엘레파 등에서 구해보세요
