전기선 후방카메라 배선 질문드립니다 빨강 노랑 검정
후방카메라가 먹통되서 센터페시아 탈거했더니 배선이 끊겼더라구요
저번에 이일로 여기에 문의 했는데도 안되서 다시 문의 드립니다.

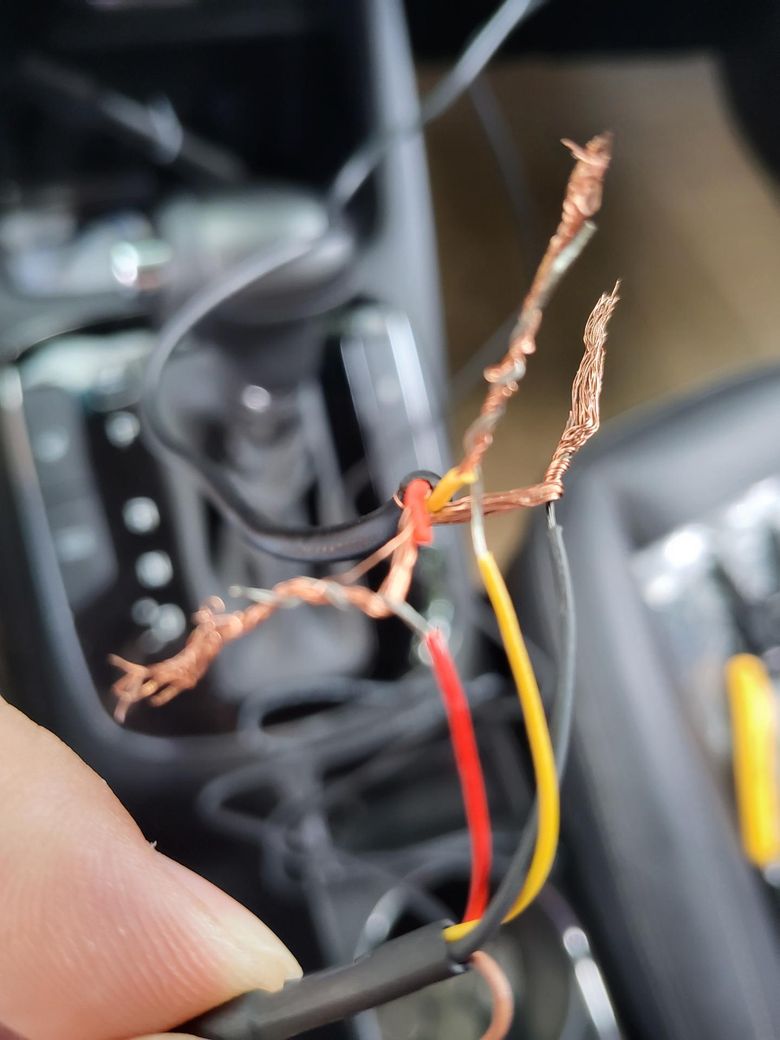

사진과 같이
빨강 빨강 애는 전원선으로 알고있습니다
노랑 노랑 애는 영상선으로 알고있구요
검정 색이없는선 애는 접지선으로 알고있습니다
빨빨 노노 검 색없는선 끼리 연결하라고해서 했는데도 안되서
왜안되는지 좀 피드백좀 받고싶습니다
증상은 자동차 r기어로바꾸면 후방 영상이 안뜹니다
1개의 답변이 있어요!
빨강-빨강, 검정-검정은 확실히 맞추고, 노랑은 중앙선-중앙선, 외피-외피를 정확히 연결해야 합니다. 지금 사진처럼 구리선(쉴드)와 중앙선을 섞어서 연결하면 영상이 안 나옵니다. 멀티미터로 후진등 전원(+12V)이 빨강선에 제대로 들어오는지 확인하고, 노랑선의 쉴드와 심선을 정확히 구분해 연결하세요
