욕실 3구 스위치 교체 배선 문의드립니다.

Question

안녕하세요. 현재 욕실 3구 스위치가 오래되어서 교체를 하려고 합니다.

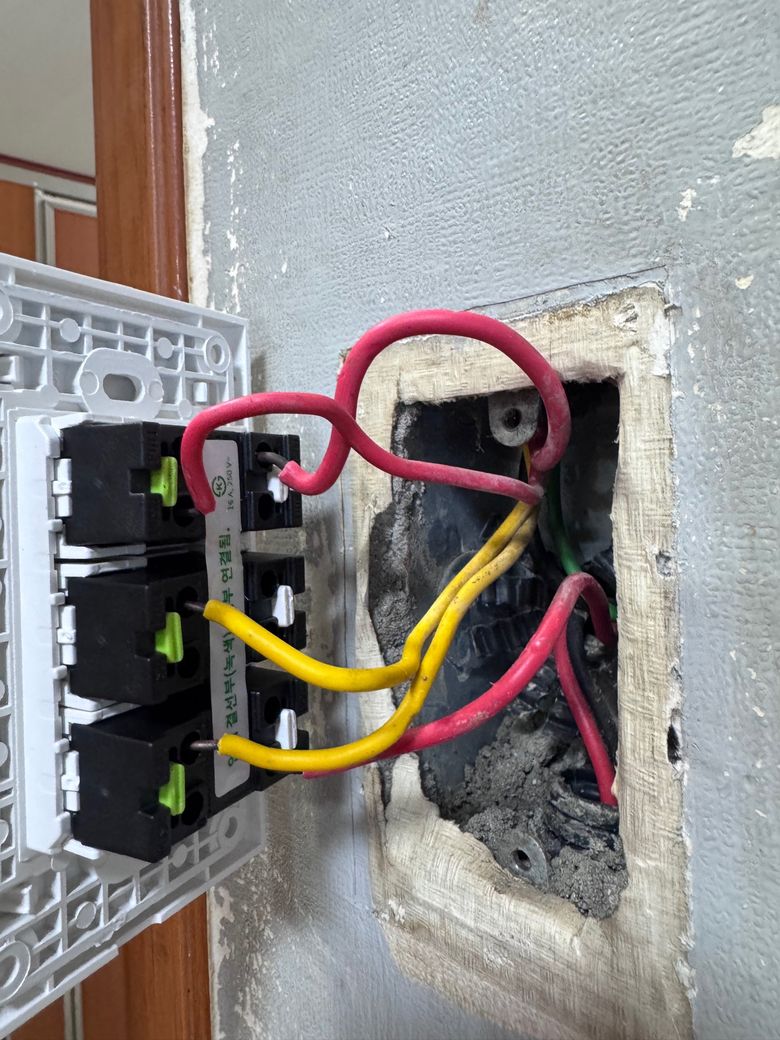

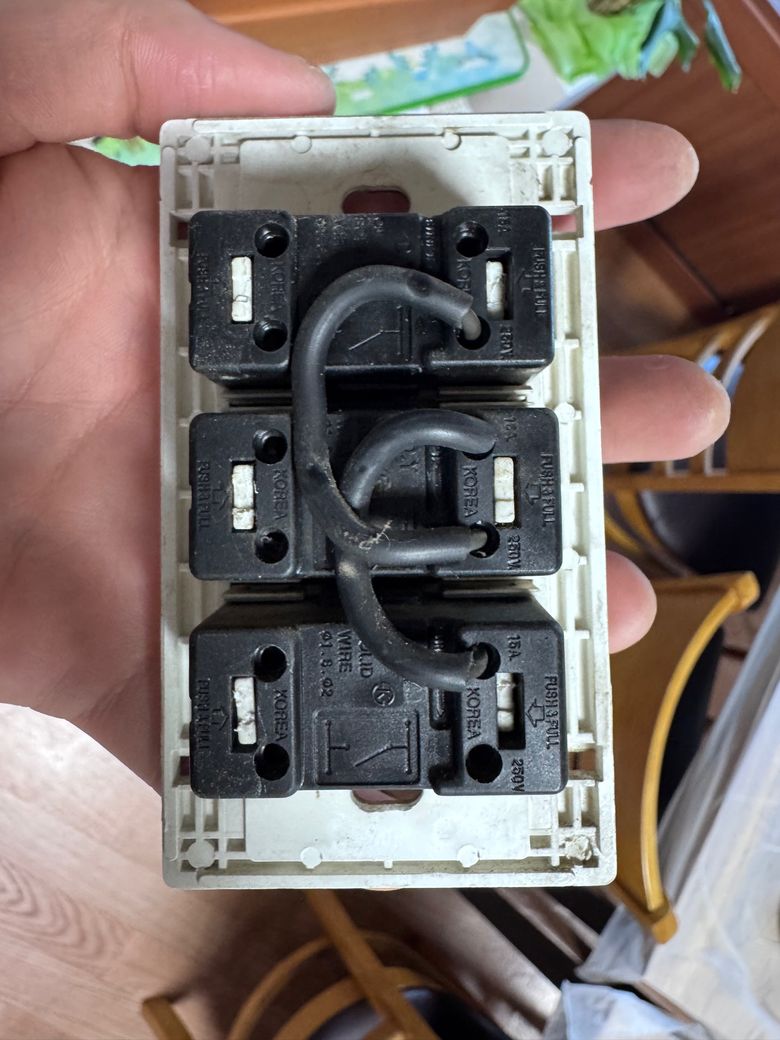

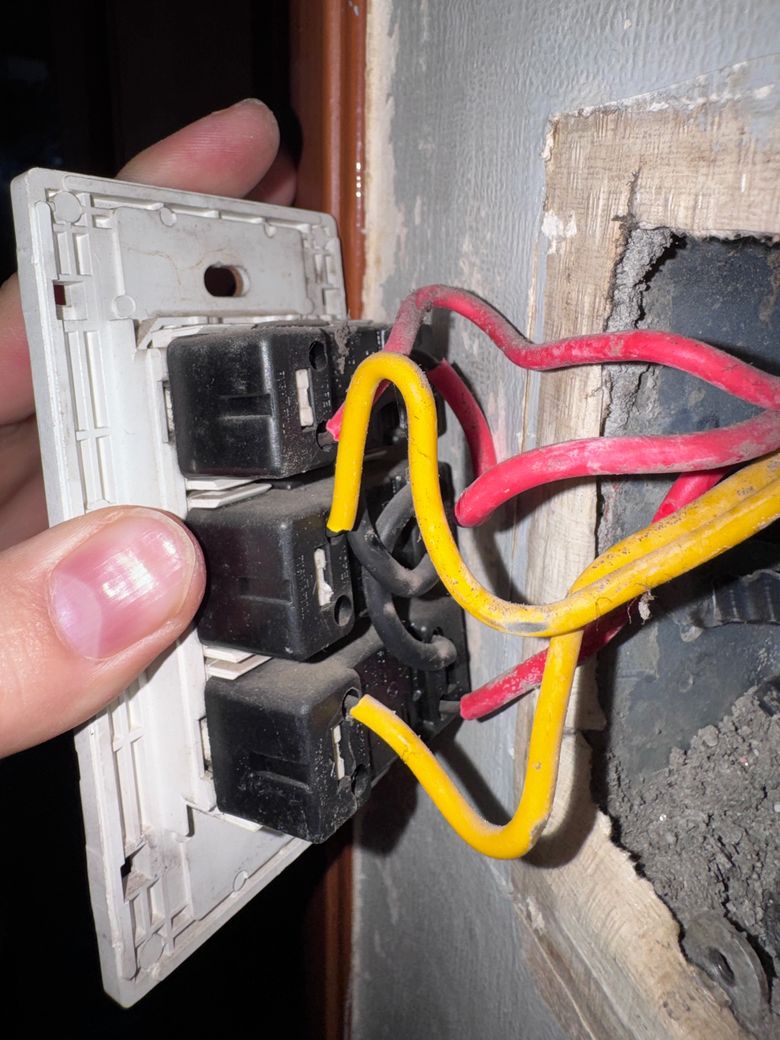

1번 스위치가 욕실 등 2번 스위치가 역실 입구 작은 등이고 3번은 아무것도 동작 않는것입니다. 첫번째 사진이 원래 배선 상태이고 2번째 사진이 그대로 옮긴 사진입니다. (점프선은 필요 없다고 하여 제외하고 연결했습니다)

근데 문제는 1번 스위치를 누르면 입구에 작은 등까지 같이 켜집니다ㅠㅠ 이거 해걀하는 방법과 2구 스위치로 변경 가능한지 문의드립니다.

•
•
•

Answer 1

안녕하세요. 김재훈 전문가입니다.

기존 배선의 출력측에 노란색 점프선이 이어져 있었던 것으로 보와 두 전등 선이 하나로 묶여 있었던 상태이므로 현재 스위치 우측에 연결된 빨간선과 노란선이 각각 어느 등으로 가는지 확인하여 1번과 2번 단자에 서로 겹치지 않게 단독으로 꽂아주셔야 합니다 3번 스위치가 아무것도 작동하지 않는 미사용 선이라면 2구 스위치로 교체하는 것이 가능하며 2구 스위치 입력측에는 전원 빨간선을 꽂고 출력측 1 2 단자에는 각각 욕실등과 입구등선을 1개씩 나누어 연결하시면 됩니다

Answer 2

안녕하세요. 강한비둘기295님 장철연 전문가입니다.

배선 연결 자체는 정상적으로 된 것처럼 보이지만, 기존 스위치의 내부 결선 방식과 새 스위치의 공통(COM) 단자 위치가 달라 1번 스위치를 누를 때 2번 조명까지 함께 점등되는 것으로 보입니다. 특히 욕실등과 입구등이 같은 전원선을 공유하는 경우 이런 현상이 자주 발생합니다

현재 사진만으로는 정확한 배선 식별이 어려워 단순 선 위치 변경은 권장드리지 않습니다 테스터기로 전원선(공통선)과 각 부하선을 먼저 확인한 뒤 스위치 단자에 맞게 재결선해야 합니다. 2구 스위치 변경은 가능하지만 기존 배선의 역할을 정확히 확인한 후 작업하셔야 하며, 차단기를 내린 상태에서 작업하시기 바랍니다

정힘드시면 ㅜㅜ 관리사무소나 업체 통해 교체해보시고 안전에 유의하세요
