3DS MAX) 선으로 영역 나누는 법

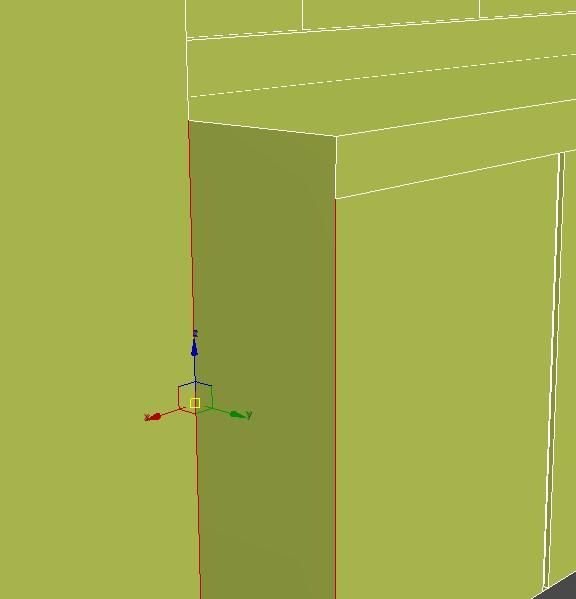

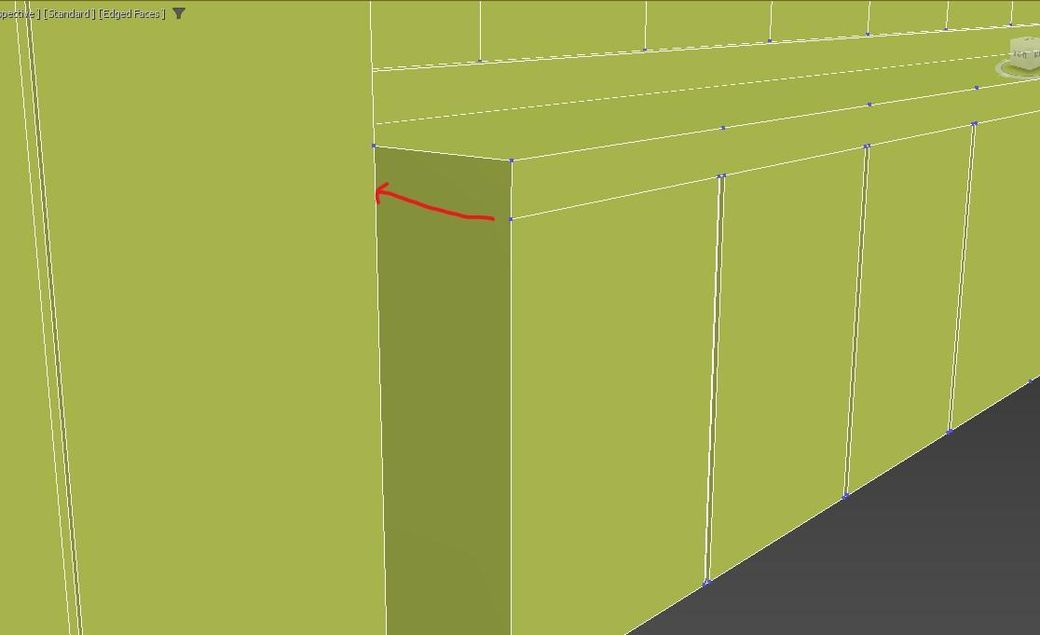

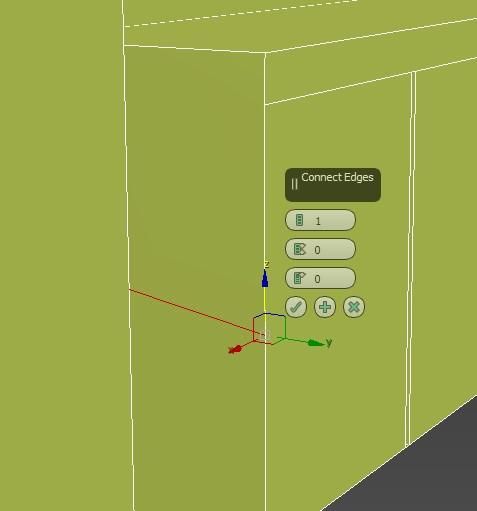

제가 주방을 맥스로 모델링 하고 있는데여.. 저부분의 영역을 빨간 화살표 처럼 일직선으로 긋거나 생성해서 나누고 싶은데 안됩니다...맥스 커넥트 컷기능 사용했는데 안되는데 그냥 다시 만들어야 하나여......
3개의 답변이 있어요!
그냥 다시 만들 필요는 없어요. 커넥트가 이상한 방향으로 들어가는 건 보통 그 면이 N곤(점 5개 이상 붙은 다각형)으로 뭉쳐 있어서 그래요. 저도 주방 상판 모델링할 때 똑같이 막혔는데, 알고 보니 위아래 엣지가 안 끊겨 있던 거였어요.
스위프트 루프(Swift Loop)로 한번 그어보세요. 에디터블 폴리 상태에서 면 위에 마우스 올리면 일직선 가이드가 바로 뜨고 클릭 한 번이면 끝나서 커넥트보다 훨씬 편해요. 컷으로 하실 거면 스냅 켜져 있는지 꼭 확인하세요, 저도 꺼진 채로 긋다가 선 삐뚤어진 적 있어요.
안녕하세요~ 질문주신 내용에 대해 답변드립니다~
3ds Max에서 선으로 영역을 나누려면 Quick Slice 기능이나 Cut 기능을 사용하시면 편리합니다! 에디터블 폴리 상태에서 원하는 Edge나 Polygon을 선택하신 후 해당 기능으로 원하는 방향을 따라 드래그하여 분할해 보시기 바랍니다! 다각형인 경우에는 엣지를 생성하여 나누는 것이 더 안정적입니다~ 성공적으로 모델링하시길 바랍니다!
답변 내용중에 궁금한 사항이 있으시면 언제든 댓글 남겨주시기 바랍니다.
3ds Max에서 선을 그어 영역을 나누려고 할 때, 커넥트(Connect)나 컷(Cut) 기능이 원치 않는 방향으로 들어가거나 제대로 작동하지 않는 이유는 주로 폴리곤 구조(N-Gon 및 Edge 연결 상태) 때문입니다.
다시 만들 필요 없이, 아래 가이드를 참고하여 해결해 보세요!
1. 커넥트(Connect)가 원하는 방향으로 안 들어가는 이유 & 해결법
* 원인: 커넥트는 서로 평행하거나 연결된 엣지(Edge)들 사이를 가로지르며 선을 생성합니다. 하지만 나눌 면의 위아래/좌우 엣지가 끊겨 있거나, 4각형(Quad)이 아닌 N-Gon(점이 5개 이상인 다각형) 구조일 경우 이상한 방향으로 선이 생기거나 기능이 적용되지 않습니다.
* 해결법 (Swift Loop 사용 추천):
* Editable Poly 모드로 들어갑니다.
* 상단 Ribbon 메뉴의 Modeling > Edit 탭에서 Swift Loop 도구를 클릭합니다.
* 나누고 싶은 위치의 면 위에 마우스를 올리면 일직선 가이드 라인이 생깁니다. 원하는 위치에서 클릭하면 깔끔하게 직선 엣지가 추가됩니다.
2. 컷(Cut) 도구 사용 시 직선으로 안 그어질 때
* 원인: Cut 도구는 클릭하는 위치에 따라 점(Vertex)을 연결하며 선을 만드는데, 스냅(Snap)이 꺼져 있거나 시점이 기울어져 있으면 수직/수평 일직선이 그려지지 않습니다.
* 해결법:
* Cut 기능을 켭니다.
* Shift 키를 누른 채 마우스 클릭을 이어나가면 수직/수평 정렬(직선)로 컷팅할 수 있습니다.
* 만약 위아래 엣지에 정확히 연결하고 싶다면 Snap(단축키 3)을 켜고 Vertex나 Edge 스냅을 활성화한 후 컷을 진행하세요.
3. Slice Plane(슬라이스 플레인) 활용하기 (가장 정확한 방법)
원하는 위치를 완전한 평면으로 일직선 자르고 싶을 때 가장 유용한 기능입니다.
* Editable Poly > Polygon 또는 Element 선택 모드로 들어갑니다.
* Edit Geometry 항목에서 Slice Plane을 활성화합니다.
* 노란색으로 보이는 단면 플레인을 이동/회전 도구(W, E)로 나누고자 하는 위치에 일직선으로 배치합니다.
* 아래의 Slice 버튼을 누르면 해당 위치에 정확히 일직선 엣지가 추가됩니다.
> 💡 추가 팁 (면 정리)
> 엣지를 새로 생성한 후에는 반드시 해당 자른 면이 주변 버텍스(Vertex)들과 깔끔하게 연결되었는지 확인해 주세요. 끊어진 버텍스가 있다면 Target Weld나 Weld로 합쳐주어야 향후 Extrude나 Chamfer 등의 작업 시 오류가 나지 않습니다.
>
