매장 조명 스위치 전선이 탔어요. 도움부탁드립니다.

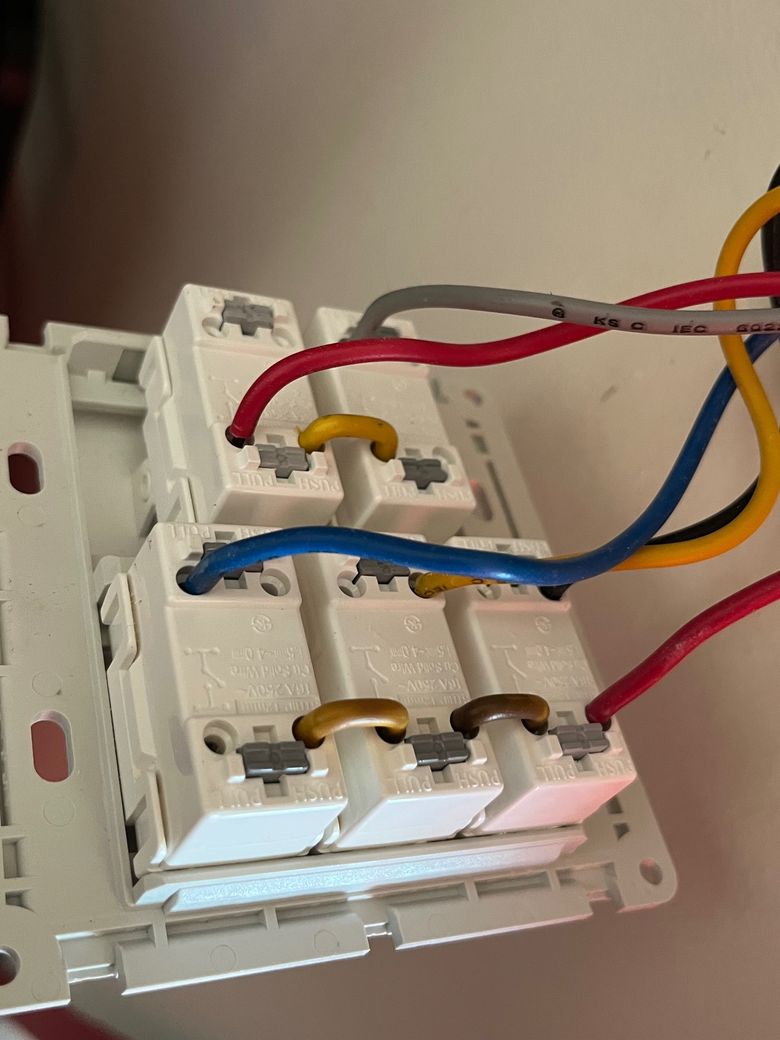

작년에 조명 스위치가 떨어져서 새로 교체를 했었습니다. 그때는 한 전선만 그을림이있었고 접촉불량이라 생각했습니다.
그런데 이번에 또 스위치가 떨어져서 확인해보니

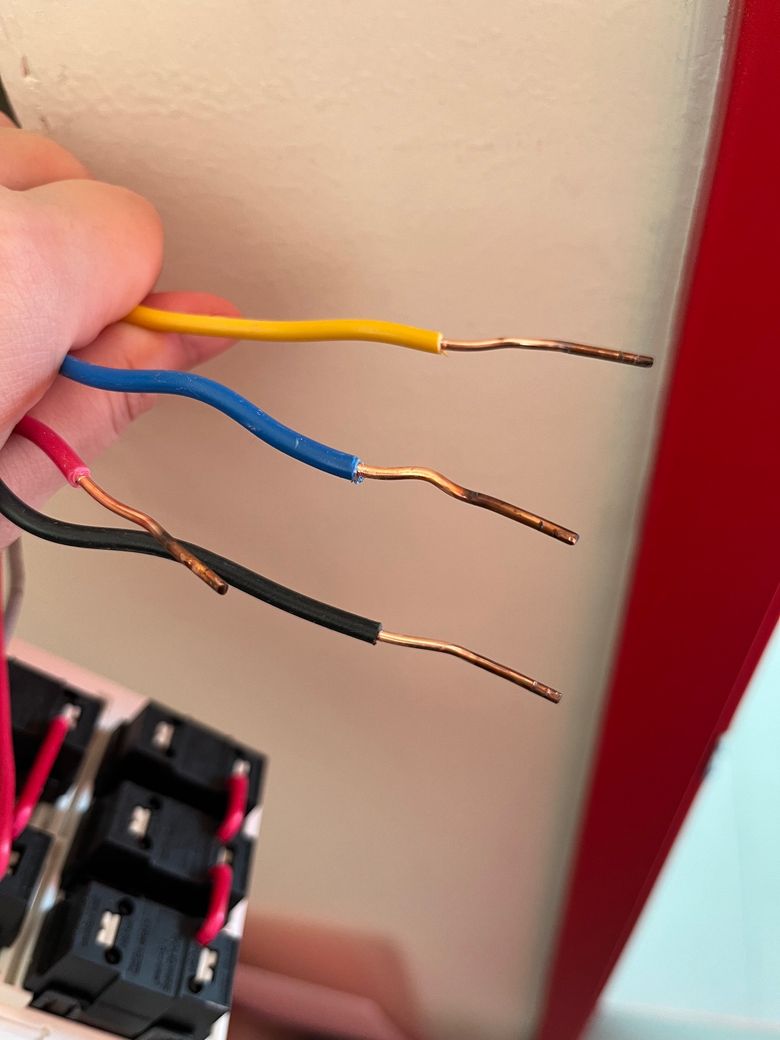

이번에는 전선이 모두 그을려있더라구요.
공사한 전기업자 불러도 제대로 된 답변을 못받아서 답답합니다. 사진만 보고는 원인을 찾기 어려울까요?
짐작가는 원인이라도 말씀부탁드립니다 ㅠㅠ
안녕하세요. 조일현 전문가입니다.
전선이 그을렸거나 탔다면 과부화 또는 접촉 불량 가능성이 높다고 보여 집니다.
사진으로 보아 접촉 불량 보다는 다른 원인으로 보이며 과부하 가능성이 보입니다.
스위치는 보통 최대 전류와 전압이 있기에 이 용량보다 더 많은 전기가 흐르게 되면 과열됩니다.
현재 스위치 보다 더 높은 정격 용량의 스위치로 교환하여 확인해 보는 것도 좋은 방법입니다.
또한 전선의 색상이 다양하다는 것은 여러 회로가 연결되어 있다는 것이며 회로 문제일 가능성도 있어 보입니다.
1명 평가안녕하세요. 김재훈 전문가입니다.
스위치 저넌이 그을린 것은 단순 접촉불량보다는 과전류 합선 또는 스위치내부 단락과같은 전기적 문제가 원인일 가능성이 높습니다 반복적으로 스위치가 떨어지고 전건이 손상된다면 배선 규격이나 연결 상태 누전 여부 차단기 용량을 점검하는 것이 필요합니다
안녕하세요. 구본민 박사입니다.
전선 끝부분이 모두 그을렸다는 건 단순 접촉 불량 이상의 문제가 있을 가능성이 있습니다. 몇가지 예상되는 문제점을 나열해 보면 다음과 같습니다.
나사 고정 불량 : 스위치 단자에 전선이 느슨하게 물려있으면 열이 발생해 그을림이 생깁니다.
전선 굵기 부족 : 부하(조명 전력)에 비해 가는 전선을 쓰면 발열이 심해집니다.
과부하 회로 : 같은 회로에 여러 조명이 한꺼번에 연결되어 과전류가 흐를 수 있습니다.
스위치 불량 : 저가형 스위치나 접점 품질이 낮으면 열이 쉽게 발생합니다.
정리해 보면, 접촉 불량 전선 규격 문제, 과부하 가능성이 주요 원인 일 수 있습니다. 안전 문제이니 반드시 다른 전기 기사에게 재 점검을 받으시길 권장 드립니다.
잘 해결 되시길 기원합니다.
안녕하세요. 박준희 전문가입니다.
아무래도 그을음이 있다는건 과전류로 인한 현상같은데요. 차단기 용량대비 과전류가 흐른거고 차단기또한 동작을 제대로 못한거죠.
감사합니다.
안녕하세요. 강세훈 전문가입니다.
스위치의 배선이 확실히 그을렀네여, 전등 간 배선사이의 단락상태가 생긴 것 같습니다.
완전한 단락은 아니라 주기적으로 떨어지는 것 같은데, 절연저항 측정을 해보시면 정확하게 나올 것 같습니다.
안녕하세요. 김준연 전문가입니다.
사진처럼 전선에 그을림이 있을려면 접촉이 불량이거나 선이 얇으면 저런 현상이 있습니다 허나 지금 전선도 길게 까져있어 제대로 조립이 되어있는것으로 보이고, 전선 굵기도 조명에서 사용시 충분한 2.5sq으로 보입니다. 스위치도 새제품으로 교체를 했다면 나머지는 전등의 소비전력을 보아야할것같습니다. 사실 가정집이라면 저런 그을림이 없을텐데 사업장이시거나 사무실이신가요? 전등라인을 24시간 켜시는지도 궁금합니다. 그리고 led 제품으로 동작하는지도 알고 싶습니다. 자 전선이 그을림이 있다는건 전선에 열손실이 있다는것입니다. 전선에 열손실이 일어날려면 아까 말씀드렸다시피 접촉이 제대로 이루어지지않아 열이 발생하고 전선에 과도한 전류가 지속적으로 흐리면 그을림이 발생할수 있습니다. 아무래도 일단 형광등이 led보다 소비전력이 높으므로 만약 전등이 형광등 램프 방식이라면 led제품으로 교체하시는것을 추천드립니다
안녕하세요. 설효훈 전문가입니다. 전선이 정확히 스위치에 연결이 되었는지 확인 바랍니다. 정확히 연결이 안되어 있으면 전류가 세면서 스파크가 발생될수 있어서 그늘음이 나는 것일수 있습니다. 그게 아니면 내부에 단락되어서 다른쪽으로 전류가 흘러서 그럴수도 있습니다. 아니면 스위치 연결이 불량일수도 있습니다. 새걸로 교체해보시고 그래도 문제이면 전선을 다시 연결해서 해야할듯합니다.
