기계제도기능사 필기문제 질문있습니다

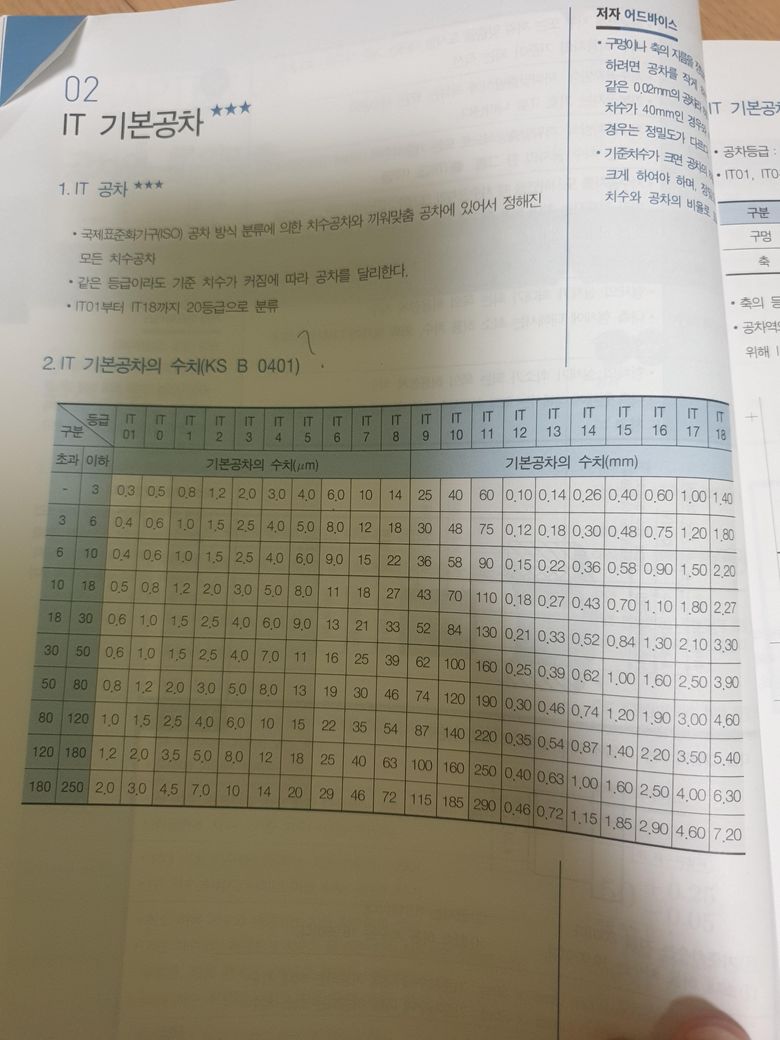

맨윗줄을 보면 IT01은 0.3마이크로미터고 IT18은 1.4mm라고 하는데 이 책 영상을보면 왼쪽으로 갈수록 더 세밀해진다고하더라고요 근데 IT8까지 14마이크로미터였는데 IT9에서 25mm로 갑자기 커진거처럼 보이는데 제가 맞게읽은건가요? IT9에서 11까지 25,40,60mm고 IT12에서 0.1mm가 된게 맞는건가요?

2개의 답변이 있어요!

  • 서종현 전문가

    서종현 전문가

    풍강 생산기술 및 공무팀

    ∙

    안녕하세요. 서종현 전문가입니다.

    기계제도에서 IT(international tolerance)등급은 공차를 나타내며, 각 등급에 따라 공차값이 달라집니다. IT01의 공차는 0.3마이크로미터로 매우 정밀하고, IT18은 1.4mm로 상대적으로 큰 숫자를 나타냅니다. IT8까지의 공차는 14마이크로미터로 점진적으로 증가하다가, IT9에서 25mm로 급격히 커지는 현상이 나타납니다. 이어서 IT10은 40mm,IT11은 60mm등으로 증가하며, 이는 공차의 범위가 넓어지는 방식입니다. 따라서 IT9에서 IT11까지의 공차가 25mm,40mm,60mm로 설정된 것은 정확합니다.

  • 탈퇴한 사용자

    탈퇴한 사용자

    안녕하세요. 조일현 전문가입니다.

    IT 공차는 국제적으로 정해진 치수 공차로 1-18까지 총20개 등급으로 나뉘어 있습니다.

    8-9로 넘어갈 때 허용 오차가 갑자기 커지는 것처럼 보이는 것은 맞습니다.

    IT8까지는 세밀한 공차를 제공하지만 IT9부터는 허용 오차가 증가하여 상대적으로 덜 세밀해집니다.

    IT9-12까지 값은 각각 25,40,60 마이크로미터에서 시작하여 IT12에서는 0.1밀리미터(100 마이크로미터)로

    증가하는 것이 맞습니다.

    이러한 공차의 변화는 기계 가공 및 조립에서 정확성과 품질으 보장하기 위한 필수적인 요소로 쓰입니다.
