옥상 벤츄레이터 기둥밑에 있는 구멍은 무엇인가요?

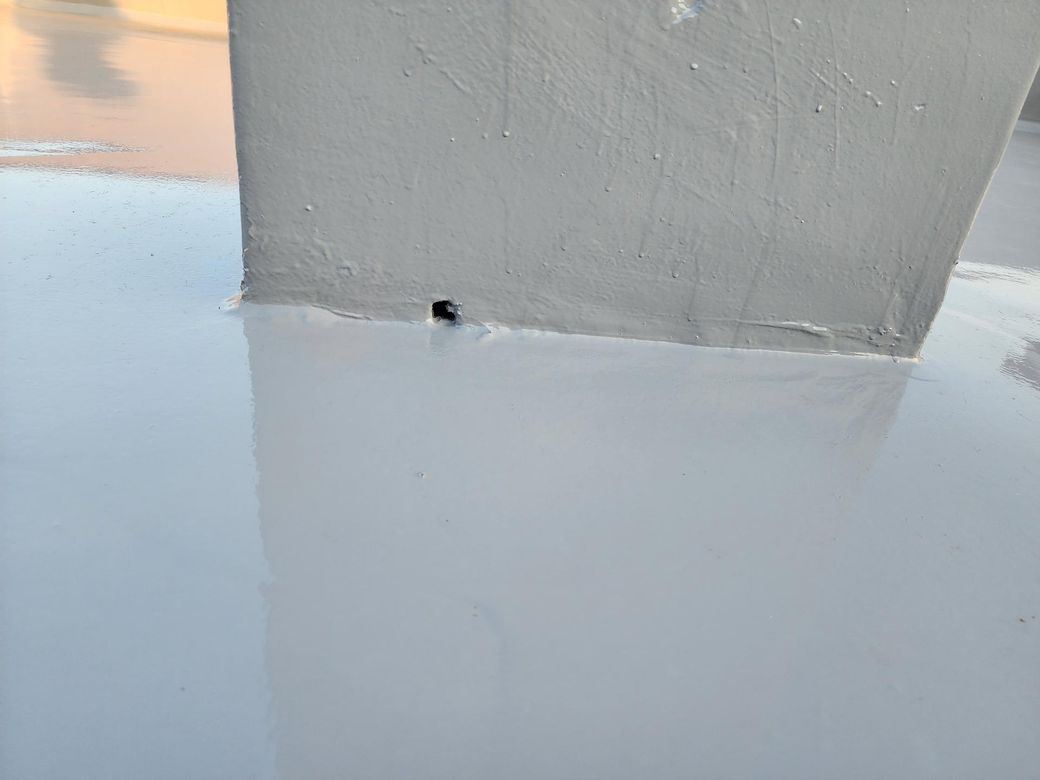

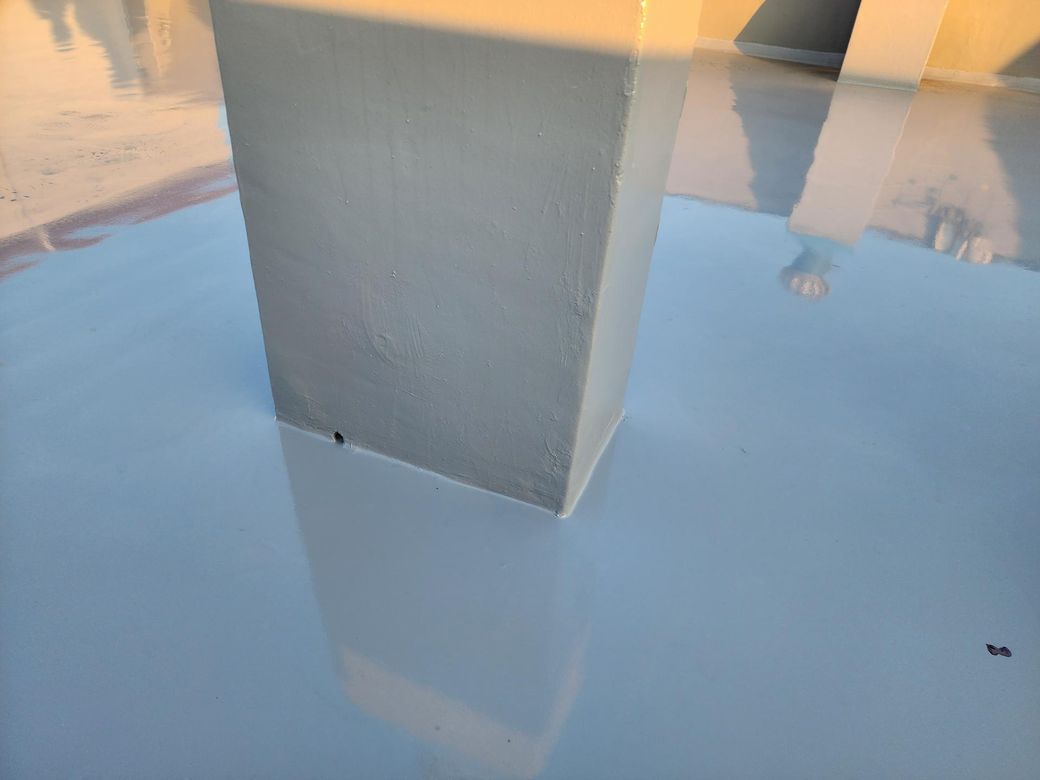

옥상에 있는 벤츄레이터가 달려있는 사각기둥 하단에 저렇게 구멍이 있는데 비가 갑자기 많이 올때보니 물이 저 구멍으로 들어가더라구요..저렇게 구멍난 기둥이 있는곳도 있고 없는곳도 있는데 용도는 무엇인지 저렇게 뚤려있어도 되는건지 궁금합니다..꼭 있어야한다면 없는곳은 왜 없는지도 궁금하고 저 기둥은 이름은 무엇인가요
안녕하세요. 염정흠 전문가입니다.
옥상에 설치되는 벤츄레이터는 건축물 내 통기관이 이어져서 옥상으로 배출하는 것입니다. 벤츄레이터 하부에 저런 기둥을 만드는 이유 중에 옥상에 우수와 같은 물이 통기구로 흘러들어가지 않게 하려는 것이 있습니다. 그런데 저런 구멍이 있다면 우수가 유입되는 문제가 발생합니다. 그래서 저 구멍은 이해되지 않는 부분입니다.
옥상 통기구를 사진 속 탑 형태로 만들 때는 에어덕트 상부에 조적을 쌓고, 외부에 시멘트몰탈로 미장작업을 합니다. 그 외부에 방수작업까지 하여 누수를 예방합니다. 이해를 돕기 위해서 통기구 도면 예시를 올리겠습니다.
사진 속 통기구 설치는 경우1로 탑의 측면에 통기관을 빼내고, 상부에 벤츄레이터를 설치하여 에어덕트의 환기가 되도록 만드는 것으로 보입니다. 해당 부위로 물이 유입되면 에어덕트를 통해서 누수가 발생될 수도 있는 것입니다. (유입량이 적다면 에어덕트 내에서 배수 되거나 수분 증발이 될 것입니다.)
사진 속 구멍은 하자가 아닐까 생각됩니다.
안녕하세요. 박정철 전문가입니다.
옥상 벤츄레이터 아래 사각 기둥은 '좌대'라고 부르며, 하단 구멍은 내부 물 고임을 막는 배수구 역할을 합니다. 비가 와서 물이 들어가도 고이지 않고 잘 빠진다면 괜찮아요. 기둥 재료나 설계 방식에 따라 구멍이 없을 수도 있습니다.
