화장실 매립등(다운라이트)에 외장안정기와 led등 사이에 1N4007다이오드 연결방법을 알려주세요
그동안 화장실등 깜박거림이 플리커 현상인줄 알았는데..
새 전등(플리커프리칩)설치후 계속되어..살펴본 결과
비데가 화장실등전원스위치에 같이 연결되어 있어
비데 작동시 잠시 깜박이는거더라고요..
아하에 질문하여 역전류 일거라는 답변을 들었고...
컨덴서 연결해보라는 답변을 들어.. 시도해보았으나
효과가 미약해서
살펴보니 기존사용등들은 안정기가 없는 기종이더라고요..
(플리커현상이 더 많다고 들었어요)
그래서 안정기 외장형 달고 컨데서 달았는데도.. 별차이 없어서...
전에 아하에서 아래와 같이.. 답변해준 다이오드 달기를 해보려고 합니다...
1. 역전류 방지용 다이오드 설치
일반 실리콘 다이오드 1N4007 (정격 1000V, 1A) 쓰시면 충분합니다.
극성 주의해서 LED등 + 단자 쪽 직렬 연결하시면 돼요.
근데 이것도 좀 어렵네요

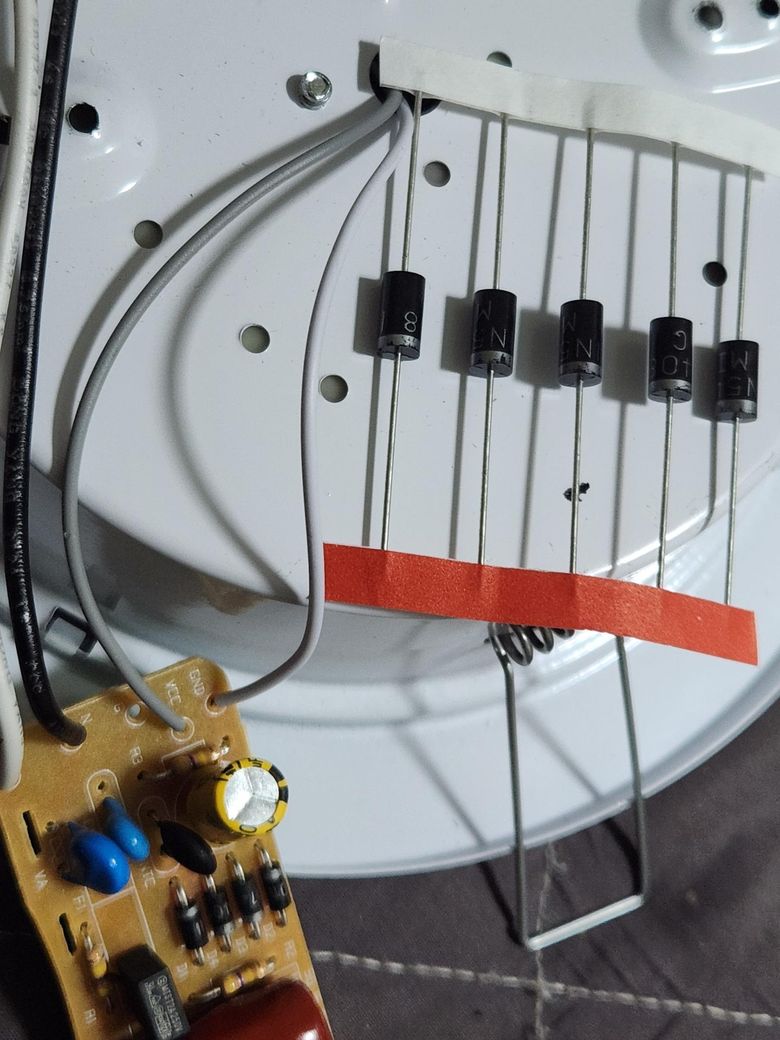

led쪽으로 가는게
기판쪽에표시된게
gnd연회색선과
vcc?녹청색선이 있는데
다이오드를 어느쪽에 달아야 하는지...
다이오드의 회색띠 있는쪽을 led쪽으로 향해야 하는지... 안정기쪽으로 향해야 하는지..
다이오드는 맞는건지(살때...여러가지가 석여 들어와서...)
어느선에 어느방향으로 연결해야 하는지 도움 부탁드립니다...

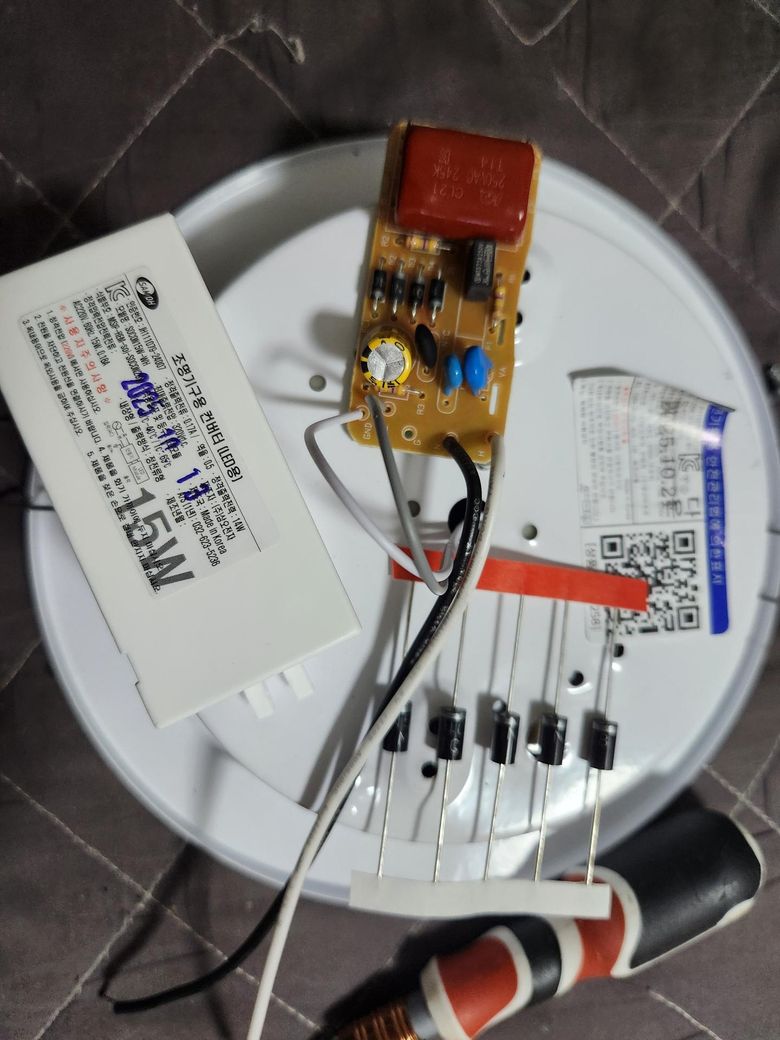

사진 올려볼게요

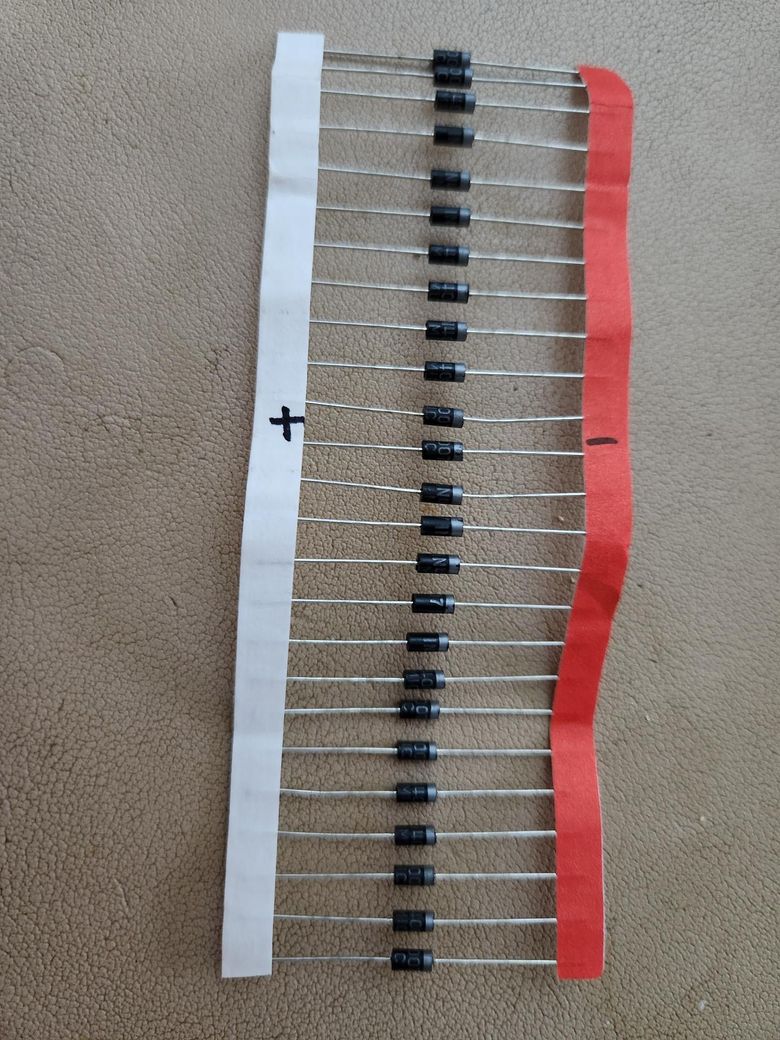

다이오드가 잘못된거 같아 다른다이오드사진 추가로 올릴게요
다이오드가 1N4007인지는 사진이 희미하여 정확히 알수가 없네요.
부품에 마킹이 1N4007 로 되어 있는지 확인하시면 될 듯 합니다.
콘덴서를 추가하는 경우는 잔류전류로 인하여 불빛이 오로라처럼 남아있는 경우에 해당하므로 현재 상황과는 다른듯 합니다.
PCB 기판의 Vcc 녹청색선을 빼내고 그 자리에 다이오드의 회색띠가 없는 부분(+)을 꼽고 반대쪽 회색띠 부분(-)을 빼냈던 녹청색선과 연결하면 됩니다.
안정기쪽에 Vcc라인과 연결된 콘덴서가 좀 큰 용량이 달려 있다면 껌벅거림은 없어질듯 합니다.
