전기선 한가닥에 전등 두가닥을 넣었더니
고수님들 꼭 좀 답변해주세요~
이해가 안 가요~
위 천장 조명을 교체 하려는데 전기선 한 가닥에 전등 두가닥을 넣으면 조명이 들어오나요???
이게 가능한 일인가요???
고객님도 이해가 안 되어 조명 설치하시는 분에게 몇번이나 물어보셨다고 합니다.
저도 지금 멘붕 상태
이해불가입니다.
고수님들의 답변 절실히 기다립니다.
3개의 답변이 있어요!
안녕하세요. 이수민 전문가입니다.

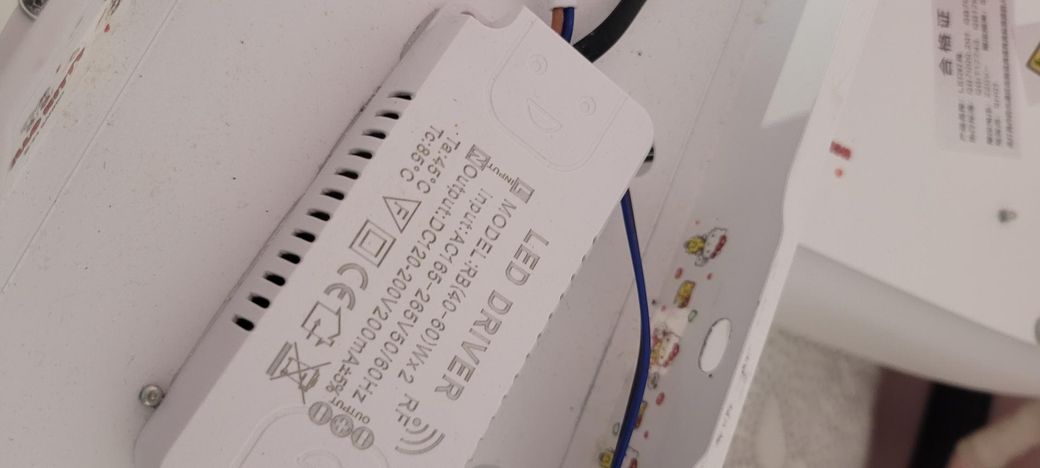

사진 속 LED 드라이버는 교류 220V를 받아 LED가 쓰는 직류로 바꿔줘요. 입력 쪽 갈색선과 파란선 두 가닥 중 하나로 전기가 들어가고 다른 하나로 나와야 전류가 한 바퀴 돌 수 있어요. 그래서 등기구의 두 가닥을 천장 전선 한 가닥에 같이 꼬아 넣으면, 두 선이 같은 전압이 돼 드라이버 입장에서는 전압 차이가 0이라 불이 들어오지 않아요. 천장에서 나온 나머지 한 가닥도 반드시 등기구에 연결돼야 해요.
그런데 '한 가닥에 두 가닥'이 정상인 경우도 흔해요. 등기구 안에 드라이버가 두 개이거나 선이 네 가닥 나와 있다면, 같은 역할을 하는 선끼리 묶어 연결해요. 갈색선 두 가닥은 천장의 한쪽 선에, 파란선 두 가닥은 다른 쪽 선에 함께 물려요. 멀티탭에 기기 두 개를 꽂는 것처럼 병렬로 연결하는 거라 두 드라이버가 똑같이 220V를 받아 정상적으로 켜져요.
설치하신 분이 말한 게 이 병렬 연결이라면 문제없어요. 작업할 때는 벽 스위치만 끄지 말고 분전반 차단기를 내린 뒤 연결하고, 커넥터에 선이 끝까지 들어갔는지 당겨서 확인하세요 :)
안녕하세요. 김재훈 전문가입니다.
천장에서 내려온 전기선 2가닥 각각에 새 조명의 선 2가닥씩을 짝지어 연결하면 전등 2개에 정상적으로 불이 들어오며 이는 지극히 당연하고 기본적인 병렬연결 작업입니다.
천장의 한쪽 전원선에 전등 A, B의 한쪽 선을 한데 묶어 넣고 다른 쪽 전원선에 전등 A, B의 남은 선을 묶어 넣어야 전위차가 생겨 220V 전압이 걸리면서 두 조명 모두 환하게 작동합니다 소비자나 현장에서 전기선 한 가닥이라고 말할 때는 보통 피복 하나로 싸인 전체 케이블이나 전원 접속 단자의 한쪽 단자를 의미하는 경우가 대부분입니다 만약 진짜 물리적인 단일 전선 심선 하나에 전등의 두 가닥을 모두 다 꽂아버렸다면 전위차가 0이 되어 전류가 흐르지 않으므로 불이 절대 켜질 수 없습니다 조명 기사가 말한 방식은 하나의 전원 공급 라인에 두 조명의 선을 2개씩 묶어서 입력하는 병렬 결선 방식을 뜻하므로 전기적으로 아주 정상적인 시공입니다 이렇게 병렬로 연결해야 전압 감소 없이 두 조명 모두 제 밝기를 내며 한쪽 전등이 고장 나더라도 다른 쪽 전등은 꺼지지 않고 계속 유지됩니다
안녕하세요. 최정훈 전문가입니다.
일단 가지고 계시는 조명을 어떻게 동작시키는지 메커니즘부터 말씀드리면 이해가 좀 더 편하실 것 같네요. 일단 보여주시는 장비는 안정기라고 하는 컨버터입니다. 가지고 계시는 조명은 직류전원을 사용하며 120Vdc에서 200Vdc까지의 전원을 사용하네요. 그런데 일반 가정은 220Vac 교류 전원을 사용하고 있습니다. 그래서 보여주시는 컨버터를 이용해서 교류 전원을 직류 전원으로 교체를 해 주는 거죠. 그래서 사진상 제대로 보이진 않지만 검은 색깔 선이 교류 전원으로 들어오는 선일 것 같네요. 좀 더 멀리서 찍은 사진을 보여주시면 다시 정확하게 말씀드릴 수 있을 것 같습니다. 그리고 파란색과 노란 색깔이 조명으로 가는 직류 전원입니다. 이 선을 통해서 조명으로 전기를 공급해 준다고 생각을 하시면 될 것 같습니다.
