매직슬라이더와 비슷한 자동문을 제작하고 싶습니다

Question

고등학생입니다. 동아리 활동에서 아두이노를 활용하여 교 실 미닫이문에 부착할 수 있는 자동문을 만들기로 하였습 니다. 이를 위한 준비물을 찾고있습니다.

1. 판매중인 '매직슬라이더 요술자동문'과 같은 원리로 제작

Or

2. 문 하단 측면에 기기를 접촉시키면 고무와 같은 재질 (마찰을 강하게 일으킬 수 있는 재질)로 이루어진 컨베이어 벨트가 움직여 문을 열고 닫을 수 있게 구동하도록 제작

작동 방식은 둘 모두 버튼을 눌렀을 때/초음파 센서/적외선 센서를 이용하여 작동하도록 할 예정입니다.

모터 사양은 어느정도 되어야 하는지, 준비물은 어떤게 필 요할지 목록화 하여 알려주시면 감사하겠습니다.

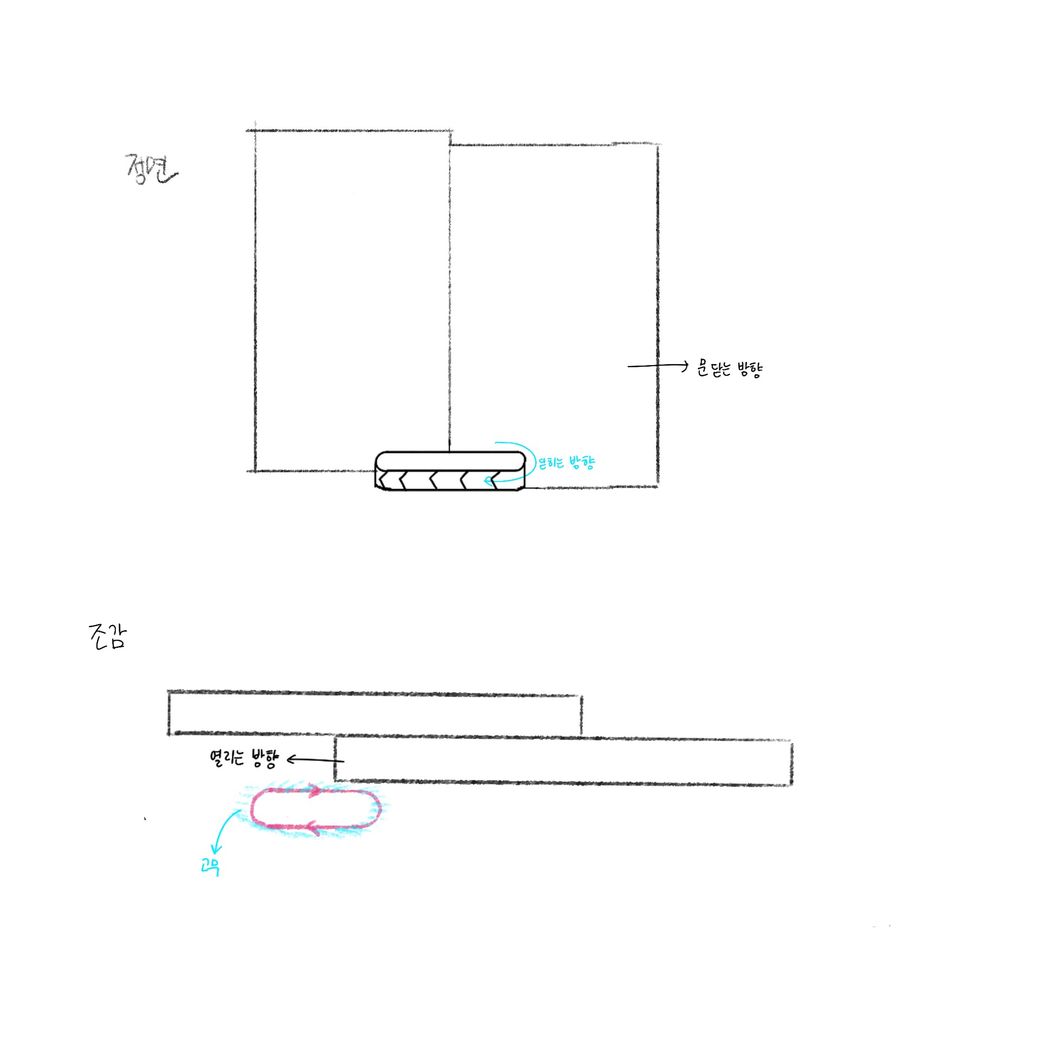

사진은 2번 방안의 스케치입니다. 질문 보충하여 재

질문합니다.

•

Answer 1

안녕하세요. 서종현 전문가입니다.

자동문 제작을 위해 다음과 같이 준비하시면 됩니다.

• 모터 사양

  • 미닫이문을 자동으로 열고 닫으려면 12V DC 기어드 모터를 추천합니다.

  • 출력은 문 크기와 무게에 따라 달라지지만, 보통 10~20W,토크는 최소 1.5~3kg·cm 정도가 적당합니다.

  • 토크는 문을 움직이는데 필요한 힘으로 문이 무거울수록 높은 토크의 모터가 필요합니다.

• 주요 부품

  • 아두이노 보드(Uno,Nano 추천)

  • 모터 드라이버(L298N,TB6612FNG 등) : 모터 방향과 속도를 제어

  • DC기어드 모터(12V 권장)

  • 버튼 스위치 : 수동 작동용

  • 초음파 센서 또는 적외선 센서 : 사람 감지용

  • 전원 공급 장치(12V 아답터 또는 배터리)

  • 컨베이어 벨트와 고무 재질 롤러(2번 방식인 경우)

  • 문과 모터 연결용 기어,브래킷,가이드레일

• 작동원리

  • 매직슬라이더 방식은 모터와 기어와 벨트를 통해 문을 밀어 움직입니다.

  • 2번 컨베이어벨트 방식은 문 밑부분에 부착된 고무 벨트가 마찰로 문을 직접 구동해 문을 열고 닫습니다.

  • 버튼이나 센서가 신호를 감지하면 아두이노가 모터 드라이버를 통해 모터 회전을 제어해 문이 자동으로 열리고 닫힙니다.

• 설계팁

  • 문 크기와 무게, 마찰을 통해 정확히 측정해 필요한 모터 토크를 계산하세요

  • 모터가 과부하되지 않도록 테스트하며 속도 조절 기능을 활용하면 더 부드러운 동작이 가능합니다.

  • 센서 감도와 범위,반응 시간을 충분히 테스트해 실제 환경에 맞게 조절하세요

  • 안전을 위해 장애물 감지 기능과 비상 정지 버튼도 고려하세요

• 전원 및 배선

  • 12V 전원 공급이 기본이며 충분한 전류 용량 확보가 필요합니다.

  • 배선은 깔끔하게 정리해 전기적 노이즈나 접촉 불량을 예방해야 합니다.

이렇게 준비하시면 아두이노로 제어하는 자동문 제작이 충분히 가능합니다. 스케치도 좋은 아이디어이며, 실제 작동시 문과 연결되는 부분의 마찰력과 안정성에 신경 써주세요

Answer 2

안녕하세요. 고한석 전문가입니다.

2번 방안(컨베이어 벨트 마찰 구동) 기준으로, 교실 미닫이문은 보통 10~20kg 수준이므로 모터는 DC 기어드모터 12V / 토크 5~15kg·cm 이상(RPM은 30~60 정도의 저속 고토크형)을 권장하며, L298N 또는 L293D 모터드라이버를 아두이노와 함께 사용하면 정역회전 제어가 가능합니다. 컨베이어 벨트 재질은 고무 타이밍벨트 또는 우레탄 평벨트가 마찰력과 내구성 면에서 적합하고, 벨트를 문 측면에 압착시키는 누름 롤러의 압력 조절이 슬립 방지의 핵심입니다. 준비물 목록은 DC 기어드모터, 모터드라이버(L298N), 아두이노 UNO, 12V 어댑터 또는 배터리팩, 고무·우레탄 벨트, 풀리 및 롤러, 초음파센서(HC-SR04) 또는 적외선센서(IR), 알루미늄 프로파일 또는 아크릴 프레임, 점퍼선·브레드보드·나사류입니다. 문이 완전히 열리고 닫히는 위치 감지를 위해 리밋 스위치를 양 끝단에 추가하면 과구동으로 인한 파손을 방지할 수 있어 실용성이 크게 높아집니다.
