팅커캐드를 이용하여 모델을 만들고 있는데 문제가 있어요

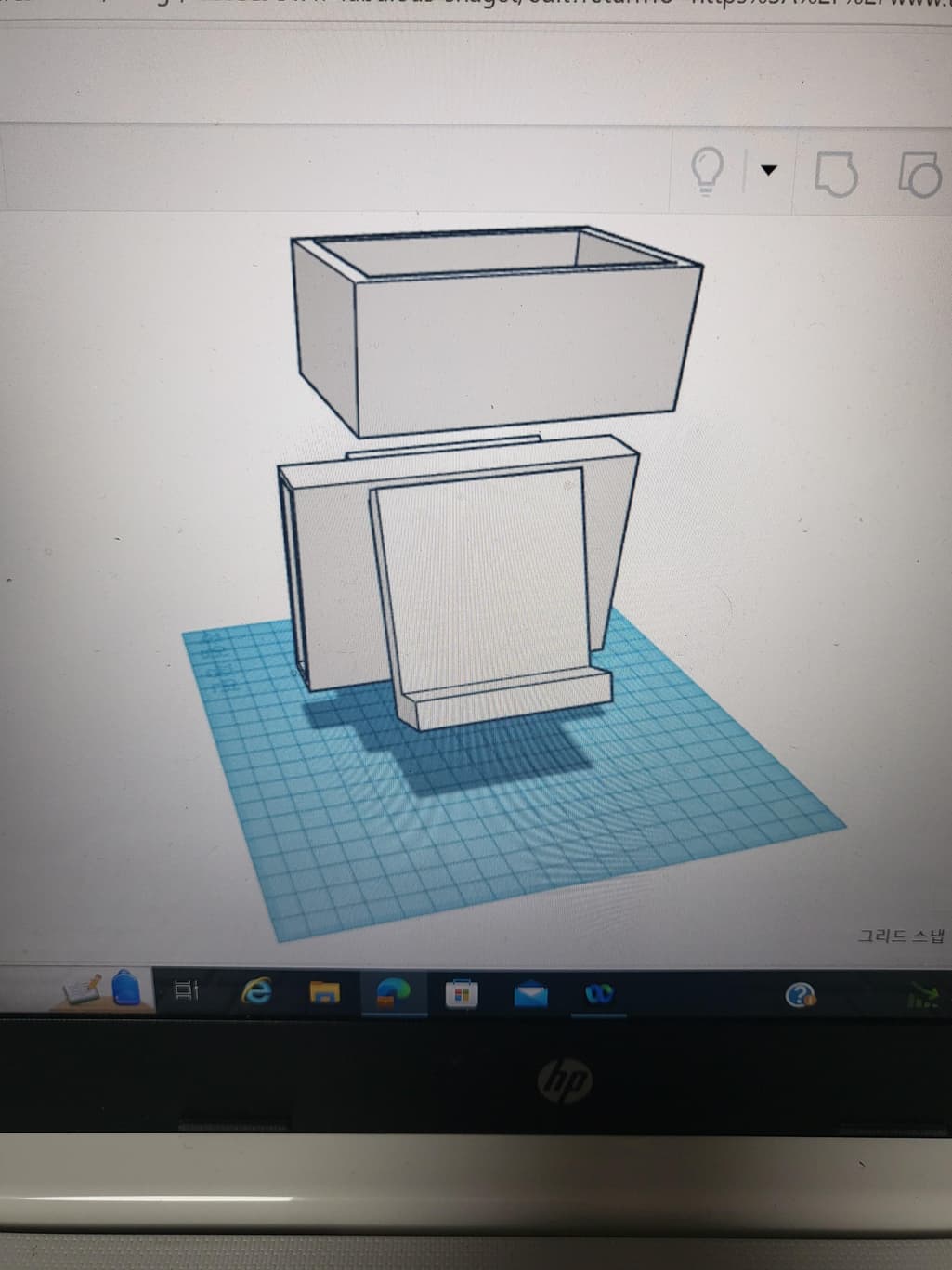

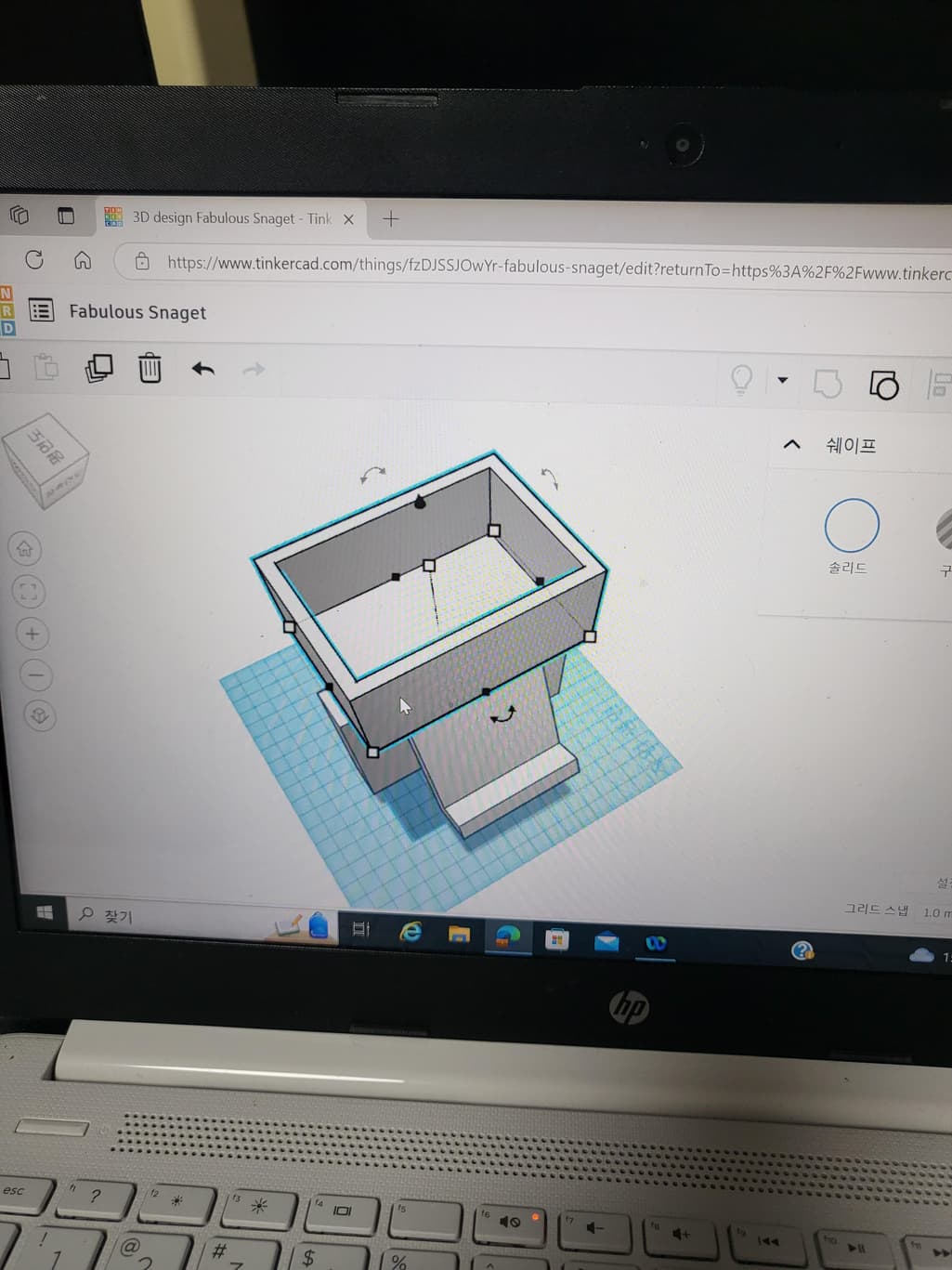

안녕하세요 제가 팅커캐드를 이용하여 휴대폰 거치대를 만들고 있는데, 탈부착할 수 있는 거치대를 만들려고 합니다. 휴대폰 거치대는 부득이하게 일체형으로 만들거 같은데 거치대 위에 바구니를 끼워서 사용하고 싶은데 레고브릭을 사용하지 말라고 하셔서요. 혹시 다른 방법으로 부착할 수 있을까요??
안녕하세요. 서종현 전문가입니다.
레고브릭을 사용하지 않고 탈부착 가능한 구조를 만들고 싶으시다면 몇가지 방법을 고려해볼수있습니다.
클립 방식:
거치대와 바구니의 연결부에 클립 형태의 돌출부를 만들어서 서로 끼워넣는 방식입니다. 바구니에 홈을 만들고, 거치대에 걸리는 부분을 디자인하면 쉽게 탈부착 할수있습니다.
자석 사용 :
바구니의 받가에 자석을 부착하고 거치대에 금속판을 붙이는 방법입니다. 자석의 힘으로 안정적으로 고정되며 쉽게 분리할수있습니다.
슬라이드 방식 :
바구니의 측면에 슬라이드 형태로 홈을 만들어서 거치대에 끼우는 방식입니다. 바구니를위에서 아래로 밀어넣는 형태로 디자인할수있습니다.
핀과 구멍 구조 :
바구니의 하단에 작은 핀을 만ㄷ늘고, 거치대에 대응하는 구멍을 만들어서 핀을 구멍에 끼워서 고정하는 방식입니다. 쉽게 분리할수있도록 설계할수있습니다.
이 방법들 중에서 적합한 방식으로 디자인을 진행해보시면 좋을것같습니다.
안녕하세요. 안다람 전문가입니다.
팅거캐드를 이용해 탈부착 가능한 휴대폰 거치대와 바구니를 만드는 방법을 설명해 드리겠습니다.
도브테일 조인트 활용
거치대 상단에 수컷 도브테일 형태 설계
스냇핏 메커니즘
유연한 돌출부와 홈으로 끼워 고정
자석 활용
접촉면에 자석 삽입 공간 설계
핀 고정 방식
핀 구멍과 돌출부로 고정 및 분리
나사산 활용
나사산 설계로 돌려서 결합 및 분리
사용목적과 3d프린팅의 정밀도,내구성을 고려하여 적절한 방법으로 선택할 필요가 있습니다.
