전등 스위치 교체했는데 배선 맞는지 봐주세요!

Question

집에 있는 전등(거실,주방) 스위치가 오래되어 색이 바래서 오늘 다이소에서 스위치 구매후 셀프로 교체 했는데요 안쪽 배선이 조금 달라서요 좀 여쭤보려구요 스위치는 2구짜리고 위는 주방 아래는 거실 입니다 다이소 구매한 스위치로 바꿔 끼면서 기존 스위치에 끼워진대로 전선을 끼웠더니 스위치 하나만 켜도 둘 다(거실,주방) 불이 켜지더라구요...? 그래서 설명서를 보니 녹색이 전원이라는것 같아서 좌우를 반대로 끼웠더니 현재는 정상 작동되는 상태인데 아무래도 전기라 작동만 된다고 땡이 아닐것 같아서요... 좀 봐주실분 ㅜ

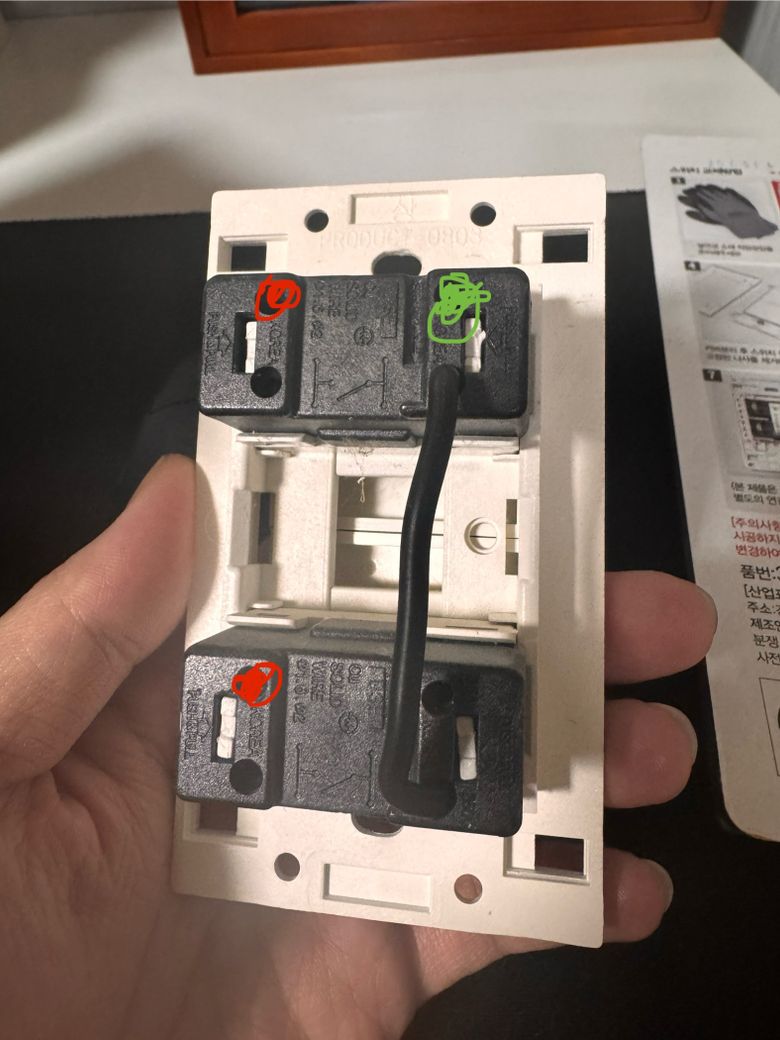

원래는 녹색부분에 녹색선 한개가, 빨간부분에 검은선 두개(제 생각에 거실,주방 하나씩일거라 생각)가 꽂혀있었는데요 새로운 스위치에 그대로 했더니 (저 검은색 점프선도 그대로 연결함 처음엔) 위에 설명한 현상이 나타나길래

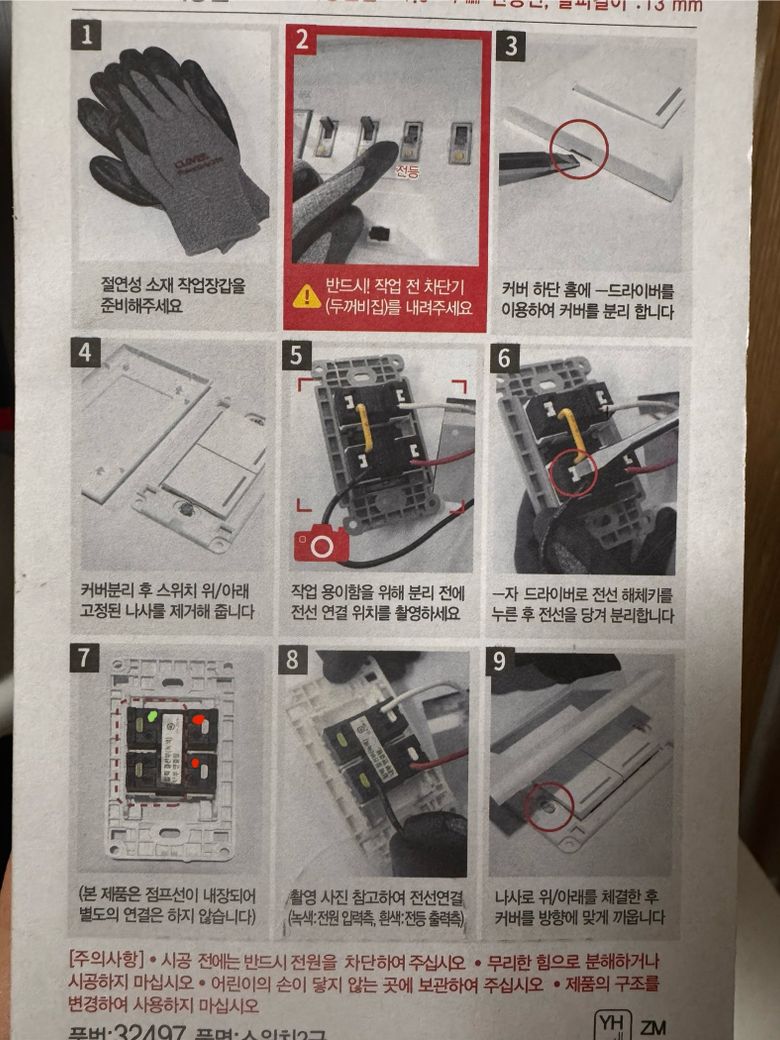

새로운 스위치에는 저 녹색에 녹색 선을 빨간색에 검은선을 하나씩 각각 꼽고 점프는 안해도 된다는 설명이있어서 따로 안꼽았는데... 이대로 쓰면 되는건가요??

•
•

Answer 1

안녕하세요. 박준희 전문가입니다.

전등은 220볼트입니다. 즉 단상전원인거죠.

그래서 배선을 어떻게 하셔도 문제가 없으니 그렇게 쓰셔도 가능합니다.

감사합니다.

Answer 2

안녕하세요. 강세훈 전문가입니다.

현재 스위치가 정상 작동하고 있다면 기본적인 배선 연결은 잘 되어 있는 것으로 보입니다. 녹색 선은 전원선으로 연결되어야 하고 검은색 선은 각각의 조명으로 나가는 선이니 이 점을 확인해 주시면 좋습니다. 점프선을 제거한 상태에서 조명이 독립적으로 작동한다면 점프선은 필요 없을 것입니다. 전기 작업은 안전이 가장 중요하니 사용 중 문제가 발생하지 않도록 주의하시고 필요시 전문가의 도움을 받는 것도 좋은 방법입니다. 안전하게 사용하시길 바랍니다.

Answer 3

안녕하세요. 조일현 전문가입니다.

현재 상태에서 작동이 된다면 기본적인 배선 연결은 문제가 없어 보입니다.

확인차 기존 스위치에서 녹색(전원)과 검은색(거실, 주방) 선의 배치를 새 스위치에 동일하게 연결했는지 확인이 필요하며 새 스위치 설명서에 따라 녹색은 전원선, 검은색은 각각의 조명으로 나가는 선으로 연결해야 합니다.

점프선을 제거한 상태에서 조명이 독립적으로 작동한다면 점프선은 필요 없어 보입니다.

Answer 4

안녕하세요. 박성호 전문가입니다.

기존철거전 사진이 없긴하지만 맥락상 잘하신것같아요.

오른쪽은 위아래가 연결되어있고(점프)

그곳에 공급해주는 전원 (녹색? 보통은 접지가 녹색선을 사용하긴하지만)을 넣었을때 스위치를 누르면 반대부분 왼쪽 으로 전기가 공급되는 원리에요.

왼쪽 오른쪽이 잘못되면 처음에 이야기하신 현상이 나올거에요(위아래가 연결되어있음)

결론은 그대로 쓰시면 되요 ㅎㅎ
