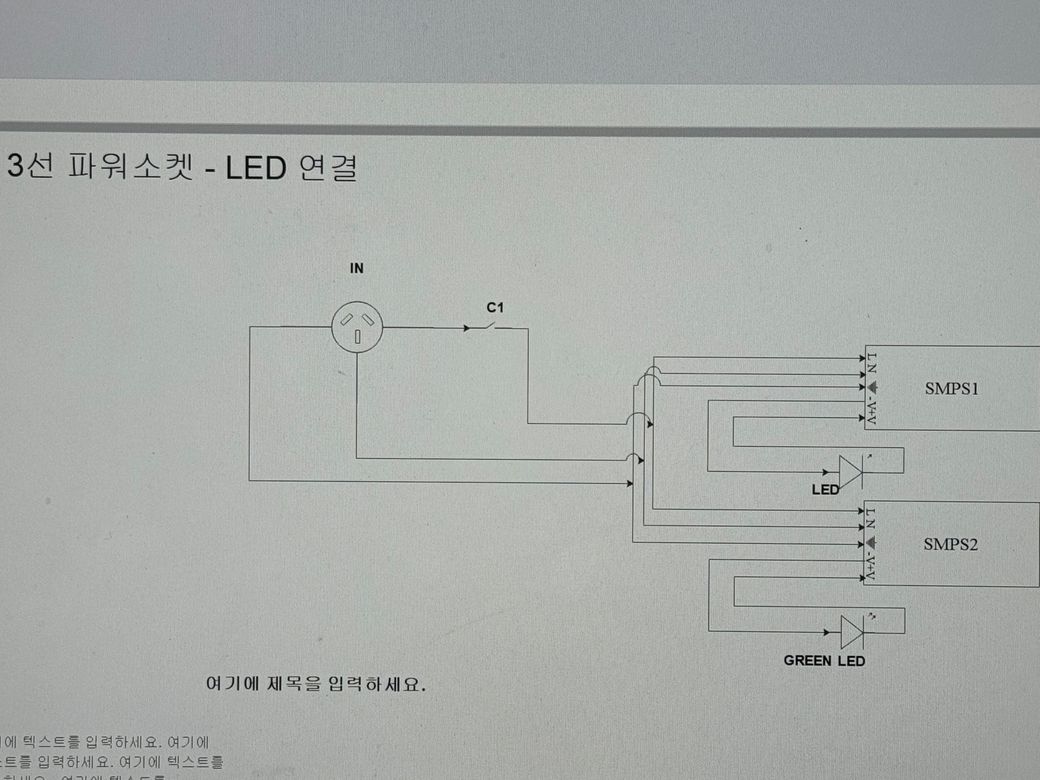

3선 회로도 이렇게 그리는 거 맞나요?

접지 포함해서 선이 3개인 3선 전원선을 소켓에 연결했다고 가상했는데, 두개의 SMPS에 나누려니 회로도가 이렇게 그리는게 맞는지 궁금합니다!!

2개의 답변이 있어요!

  • 탈퇴한 사용자

    탈퇴한 사용자

    안녕하세요. 조일현 전문가입니다.

    회를 논리적으로 본다면 가능하다고 볼 수 있겠지만 안전과 성능을 고려한다면 연결 방식에 문제가 있습니다.

    이는 접지선과 활선 및 중선선이 모두 연결되어야 올바르게 작동할 수 있어 보이며 사진상 이 연결이 표현되지 않아

    SMPS가 제대로 작동하지 않을 수 있습니다.

  • 유순혁 전문가

    유순혁 전문가

    한성대학교

    ∙

    안녕하세요. 유순혁 전문가입니다.

    네네, 회로도를 봤을때 3선 구조를 기반으로 전원 소켓에서 두개의 SMPS로 나누는 배선 방식으로 적절하게 그려져 있습니다. 접지선이 각 SMPS에 올바르게 연결되었고, LED 표시기 또한 각각 출력 상태를 잘 나타내는 것 같습니다~!
