키르히호프의 법칙에 대해서 질문 있습니다

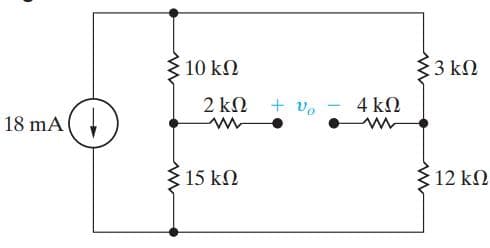

v_0 를 하기 위해서 15KΩ방향과 12KΩ 방향에 흐르는 전류를 구했는데요. 풀이 과정을 보니 키르히호프 전압 법칙을 이용해서 v_0 = 12000* I_2 - 15000 * I_1 로 해서 구하더라고요. 궁금한 것은 2KΩ과 4KΩ이 연결되어 있지 않은데 어떻게 폐구간으로 보고 키르히호프 전압 법칙을 사용하는 것인지 알고 싶습니다.
55글자 더 채워주세요.
1개의 답변이 있어요!
안녕하세요. 조일현 전문가입니다.
키르히호프 전압 법칙은 폐회로에서 각 요소의 전압의 대수 합이 0이 된다는 법칙입니다.
이는 반드시 물리적으로 연결된 폐회로가 필요하지 않는다 입니다.
2KΩ과 4KΩ 저항이 연결되어 있지 않지만 폐회로로 간주하는 이유는 가상의 폐회로를 설정했기 때문입니다.
폐회로 설정은 물리적 연결 여부와 상관없이 편의를 위해서 이루어 지는것 입니다.
