전기 콘센트가 한쪽만 작동해요... 도와주세요

Question

콘센트 커버 바꾼다고 뜯어서 보이던대로 연결했는데

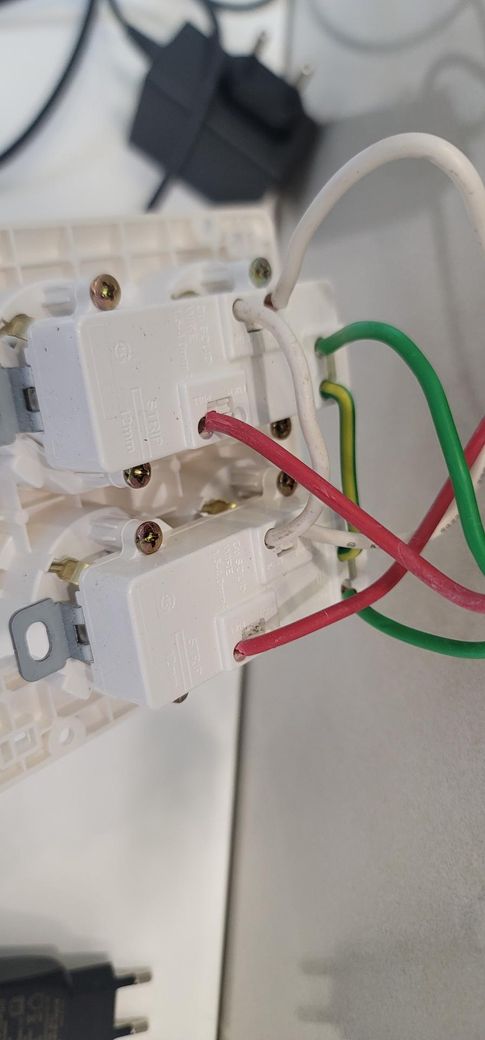

사진상으로 위쪽 2구는 안되고 아랫쪽 2구만 전기가 연결됐습니다 뭐가 문제일까요?

빨간선 중간 연결선이 없어서 그런건지..

근데 왜 한쪽은 되는건지 모르겠어요

•

Answer 1

안녕하세요. 이승호 전문가입니다.

콘센트를 직접 교체하시다가 한쪽이 안 나와서 많이 당황하셨을 것 같습니다. 올려주신 사진을 보니 왜 아래쪽만 전기가 들어오고 위쪽은 안 들어오는지 이유가 명확히 보입니다. 결론부터 말씀드리면 질문자님이 예상하신 대로 빨간색 선의 중간 연결선인 점프선이 누락되었기 때문이 맞습니다.

전기 콘센트가 작동하려면 전기가 들어오는 길인 활선과 나가는 길인 중성선, 그리고 안전을 위한 접지선까지 총 세 종류의 선이 위아래 콘센트에 모두 연결되어야 합니다.

지금 연결 상태를 보면 하얀색 선인 중성선은 위쪽 콘센트를 거쳐 아래쪽 콘센트까지 하얀색 점프선으로 잘 연결되어 있습니다. 초록색인 접지선도 위아래가 서로 연결되어 있는 상태입니다.

하지만 전기가 들어오는 메인 선인 빨간색 활선을 보시면, 벽에서 나온 빨간색 선 두 개가 각각 위쪽 콘센트에 하나, 아래쪽 콘센트에 하나씩 따로 꽂혀 있습니다. 겉보기에는 위아래에 다 빨간 선이 꽂혀 있으니 전기가 다 들어와야 할 것 같지만, 가정용 콘센트는 내부 구조상 위쪽 2구와 아래쪽 2구가 완전히 분리된 독립된 부품입니다. 즉, 위쪽 콘센트의 빨간 선 구멍과 아래쪽 콘센트의 빨간 선 구멍을 서로 이어주는 빨간색 단선인 점프선이 중간에 하나 더 있어야 위쪽까지 전기가 흐르게 됩니다. 지금 상태에서는 아래쪽 콘센트에만 메인 전력 공급이 제대로 이루어지고 위쪽은 회로가 끊겨 있는 셈입니다.

이 문제를 해결하시려면 우선 안전을 위해 반드시 집안의 두꺼비집인 차단기를 내리셔야 합니다. 그 다음 남는 빨간색 전선이나 규격에 맞는 구리선을 구하셔서 피복을 약 12밀리미터 정도 벗겨냅니다. 그리고 위쪽 콘센트의 빨간 선이 꽂힌 바로 옆 빈 구멍과, 아래쪽 콘센트의 빨간 선이 꽂힌 바로 옆 빈 구멍을 서로 브릿지처럼 연결해 주시면 됩니다.

작업 하실 때 전선이 헐겁게 꽂히면 스파크가 튀거나 화재의 위험이 있으니 꾹 눌러서 단단히 고정되었는지 꼭 흔들어 확인해 보시기 바랍니다. 셀프 작업이 조금이라도 불안하시다면 무리하게 진행하지 마시고 주변 철물점이나 전기 기사님의 도움을 받으시는 것이 가장 안전합니다.

Answer 2

안녕하세요. 김상엽 전문가입니다.

전기 콘센트가 한쪽만 작동하는 이유는 위쪽 콘센트와 아래쪽 콘센트를 연결해 주는 점퍼선이 누락되었기 때문입니다. 현재 하단에만 메인 전선이 꽂혀 있으므로, 위쪽 콘센트의 상 전선과 중성선 구멍으로 각각 전선을 따서 위아래를 서로 연결해 주셔야 전체가 정상 작동합니다.

Answer 3

안녕하세요. 김재훈 전문가입니다.

사진상으로 보면 아래 콘센트에는 전원선이 정상 연결되어 있는데 위쪽 콘센트는 전원을 넘겨주는 점프선 연결이 빠졌거나 단자가 제대로 안 물린 가능성이 켜 보입니다 원래 2구 두개를 같이 쓰는 구조는 한쪽에 들어온 전기를 짧은 연결선으로 다른 쪽에도 넘겨주는데 그 연결이 빠지면 한쪽만 살아있는 경우가 자주 생깁니다 다만 콘센트는 감전 위험이 있으니 반드시 차단기 내리고 작업하는 것이 좋습니다
