반파정류회로 Ch1에서 튐현상이 왜 생겼을까요?ㅠㅠ

Question

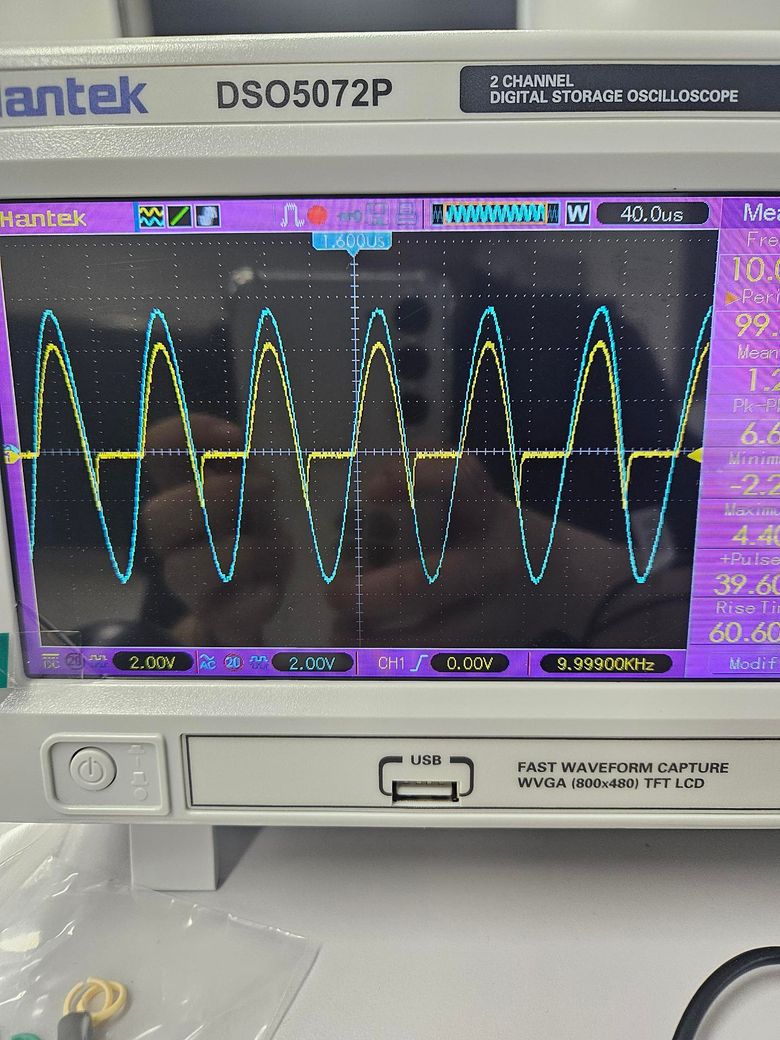

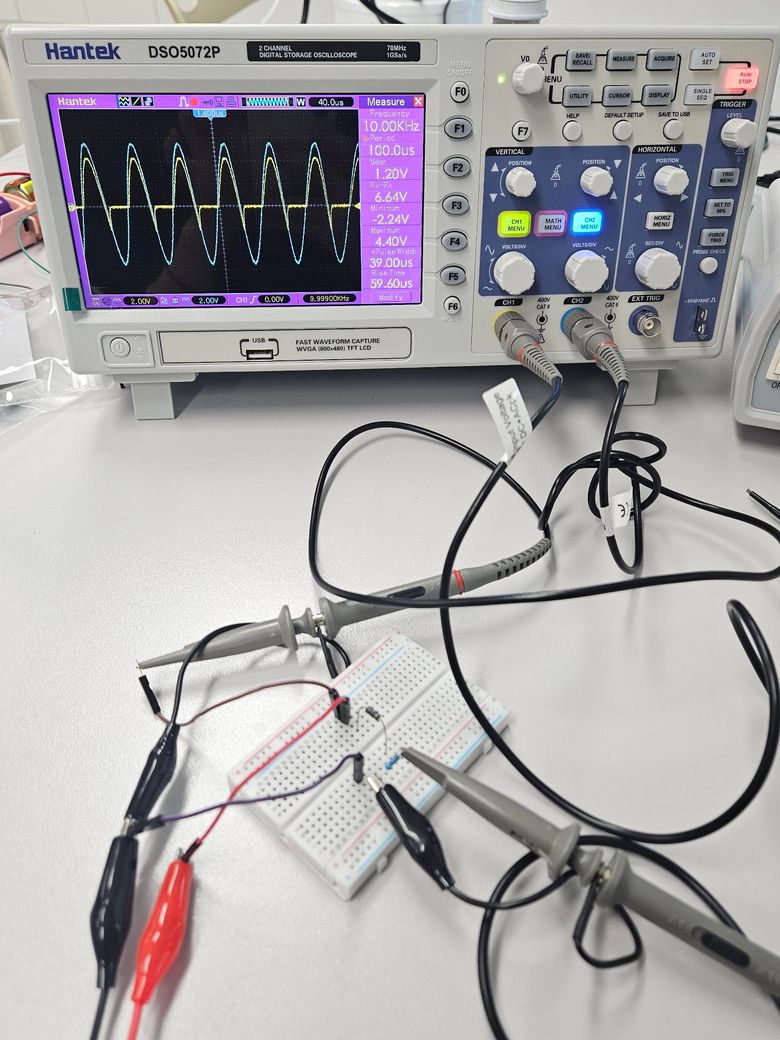

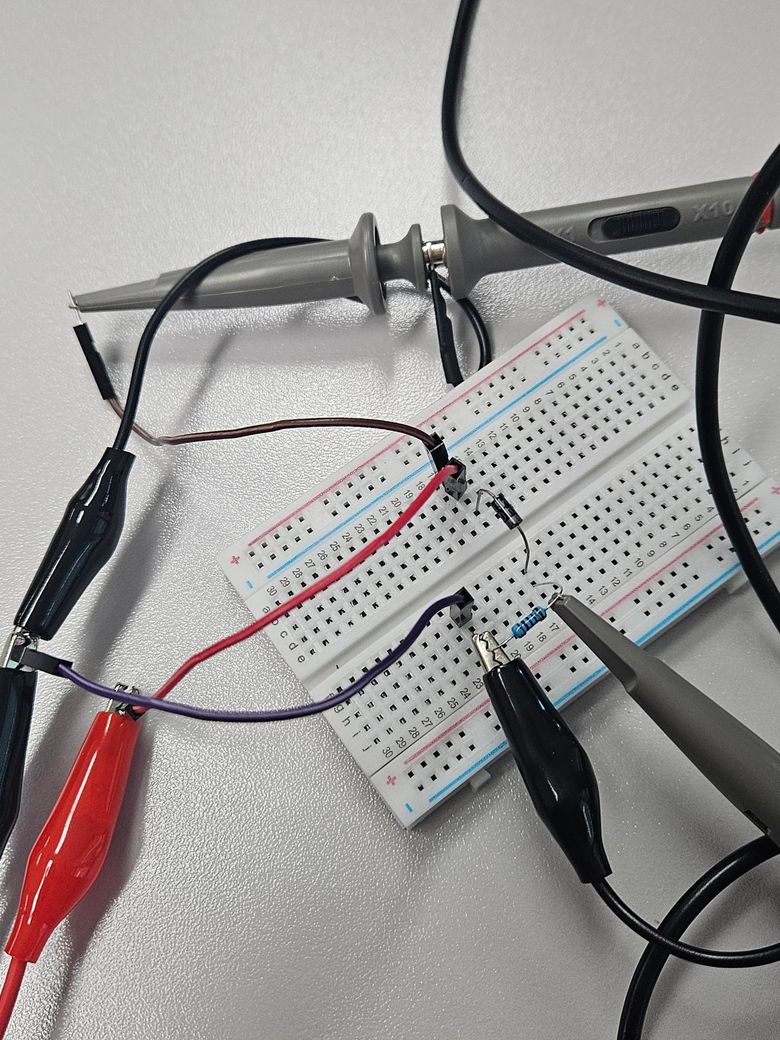

사진 보면 노란생파형CH1이 원래는 중간에 꺼지지 않아야하는데 잠깐 아래쪽으로 꺼지는 현상이 나타나요 왜 이러는 걸까요? 지피티가 접지에 정확히 연결이 안된다면 그럴 수 있다고는 하는데 잘 모르겠어요 회로 잘 구성했는디..

•
•
•

Answer 1

안녕하세요. 조규현 전문가입니다.

반파정류회로에서 CH1의 전압파형이 중간에 잠깐 아래로 튀는 현상은 주로 접지 불안정이나 노이즈, 혹은 측정 장비의 접지 문제로 인한 것으로 보입니다. 특히 접지가 제대로 연결되지 않으면 신호 기준점이 흔들리면서 파형이 비정상적으로 나타날 수 있고, 회로 내 전자파 간섭이나 접촉 불량도 원인이 될 수 있습니다. 또한 반파정류 특성상 전류가 흐르는 순간과 끊기는 순간에 전압이 급격히 변하는데, 이 과정에서 측정 장비의 범위나 설정이 맞지 않을 경우 튐현상이 확대되어 보일 수도 있습니다.

해결을 위해서는 먼저 접지선을 확실히 연결하고 접지 상태를 점검하는 것이 필요하며, 측정 장비 연결 방법과 프로브 팁 상태도 확인하시면 도움이 됩니다. 또한 회로 내 부품 연결 상태와 노이즈 필터링 여부를 점검하여 불필요한 전자기파 간섭을 막는 것도 권장됩니다. 이러한 점들을 차근차근 검토하시면 튐현상의 원인을 파악하고 개선하는 데 도움이 되실 겁니다.

참고 부탁드립니다.

Answer 2

안녕하세요. 조일현 전문가입니다.

가장 가능성이 높은 원인은 접지 연결 불량일 수 있어 보입니다.

오실로스코프 접지 클립이 브레드보드 접지 라인에 확실히 연결이 되었는지 확인이 필요해 보입니다.

만약 확실히 연결이 되었다고 한다면 다른 접지점을 연결해 비교해 보거나 프로브 자체 접지 클립 문제일 수도 있습니다.

또한 오실로스코프 설정 문제일 수 도 있으니 트리거 모드를 확인하여 오토 보다는 노멀 또는 싱글 모드에서 수동으로 조절하여 파형을 안정화 시킬 수 있으며 CH1 커플링을 DC설정하여 전체 파형을 확인해 보는 것도 도움이 될 수 있습니다.
