안녕하세요. 박재화 전문가입니다.

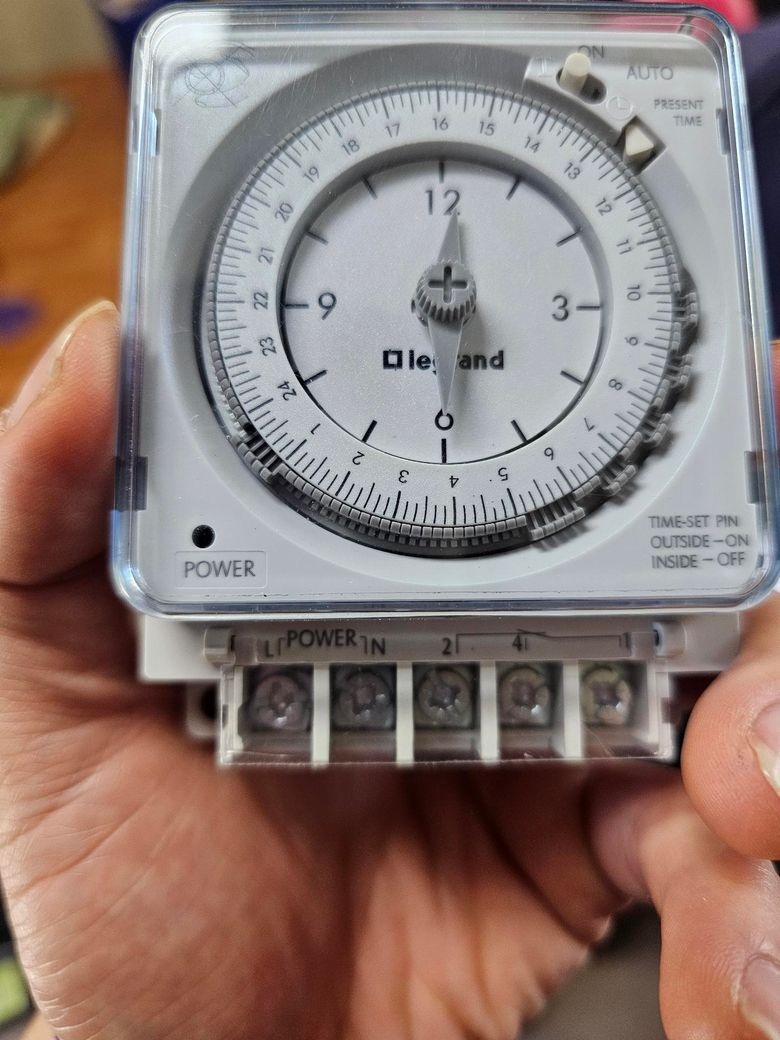

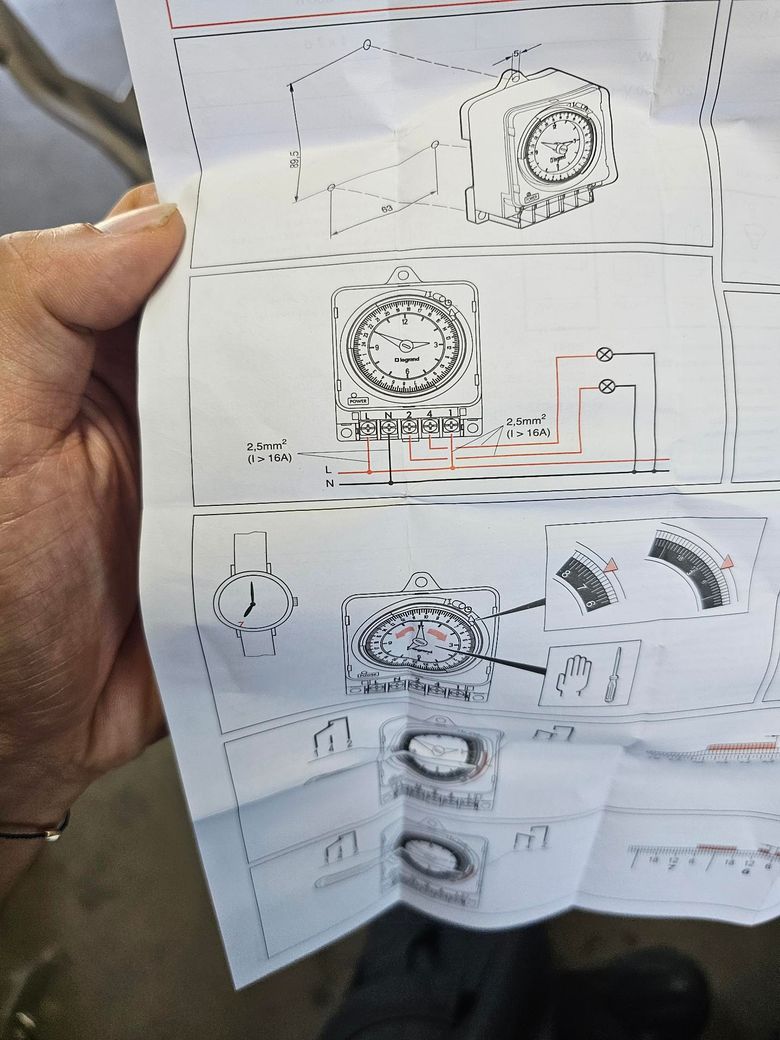

사진을 보시면 단자는 왼쪽부터 L, N, 2, 4, 1 순서로 보입니다. 여기서 L, N은 타이머 자체를 작동시키는 전원 입력이고, 1번은 스위치 공통단자, 4번은 예약 시간에 켜지는 출력, 2번은 반대로 동작하는 출력으로 보입니다.
먼저 전원 입력은 220V 전원선 중 L상은 L단자, N상은 N 단자에 연결하셔야 타이머 시계가 돌아갈 것 같습니다.
다음으로 전원 L단자에서 1번 단자로 짧은 점퍼선을 하나 연결하여 1번이 스위치의 공통 전원 역할을 하는 공통 점퍼를 연결합니다.
다음으로 부하 연결인데, 램프나 또는 기기 쪽으로 나가는 전원선은 보통은 4번 단자에 연결시킵니다. 그렇게 되면 설정한 시간에 1번과 4번이 붙으면서 전기가 나가고, 부하가 켜지게 될 것 같습니다.
마지막으로 N선 연결인데, 램프나 기기의 반대쪽 선은 N선에 직접 연결하게 되면 타이머가 L선만 끊었다 붙였다 해주는 구조로 되어 있는 것 같습니다.
작업 전에는 차단기를 꼭 내리시고, 헷갈리신다면 직접 하시기 보다는 전기기사분을 섭외하셔서 맡기는 것이 아무래도 안전상 좋을 것 같아요. 220V 작업이면 아무래도 위험하거든요.
