파워소켓 연결하는 법 알려주세요 ??

Question

파

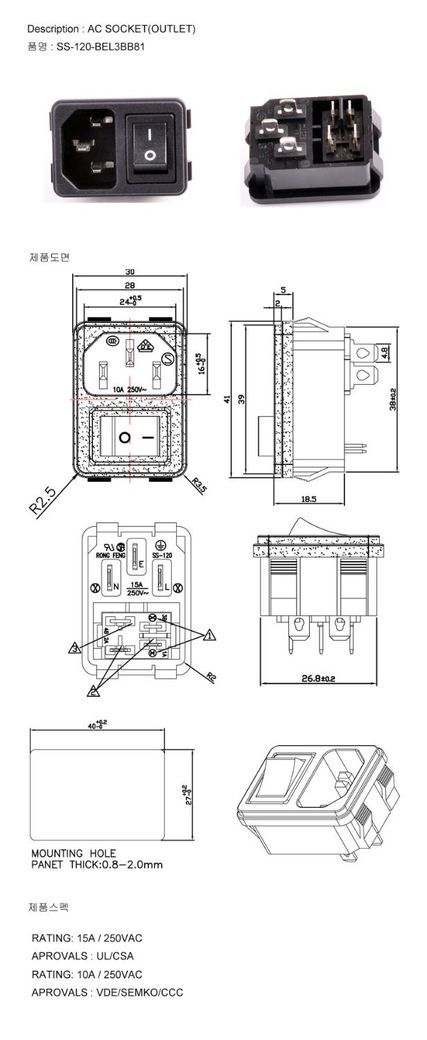

파워소켓 ss-120 bel

맨 위 좌측부터 N, GND, L 연결하는 것 알고있습니다.

아래 스위치라서 4개의 버튼이 있는데 각각 어떻게 연결해야하는지 똑같은 모델로 연결된 것이 없네요.

•

Answer 1

안녕하세요. 조일현 전문가입니다.

해당 모델은 양극 쌍투 스위치 같네요.

스위치 하나로 두개의 회로를 on/off 할수 있어 보입니다.

하단 스위치는

1 3

2 4

배열 상태를 보이며 1-2 하나의 회로를 제어하는 접점이며 3-4는 다른 하나의 독립된 회로를 제어하는 점접입니다.

활선 연결은 L단자에서 나온 선을 1또는 3에 연결하고 출력 활선은 2또는 4번에 입력단에 연결합니다.

접지는 GND 단자에 직접 부하의 접지 단자에 연결합니다.

하지만 스위치가 활선과 중선선을 동시 차단하도록 연결될 수 있는 경우 L을 1번 N을 3번 2,4번은 각각 부의 L과N으로 연결합니다. 가능하다면 멀티미터를 사용하여 각 핀을 확인하는 것이 좋습니다.
