스위치 연결 질문입니다.어떻게 연결하면 되는지?

Question

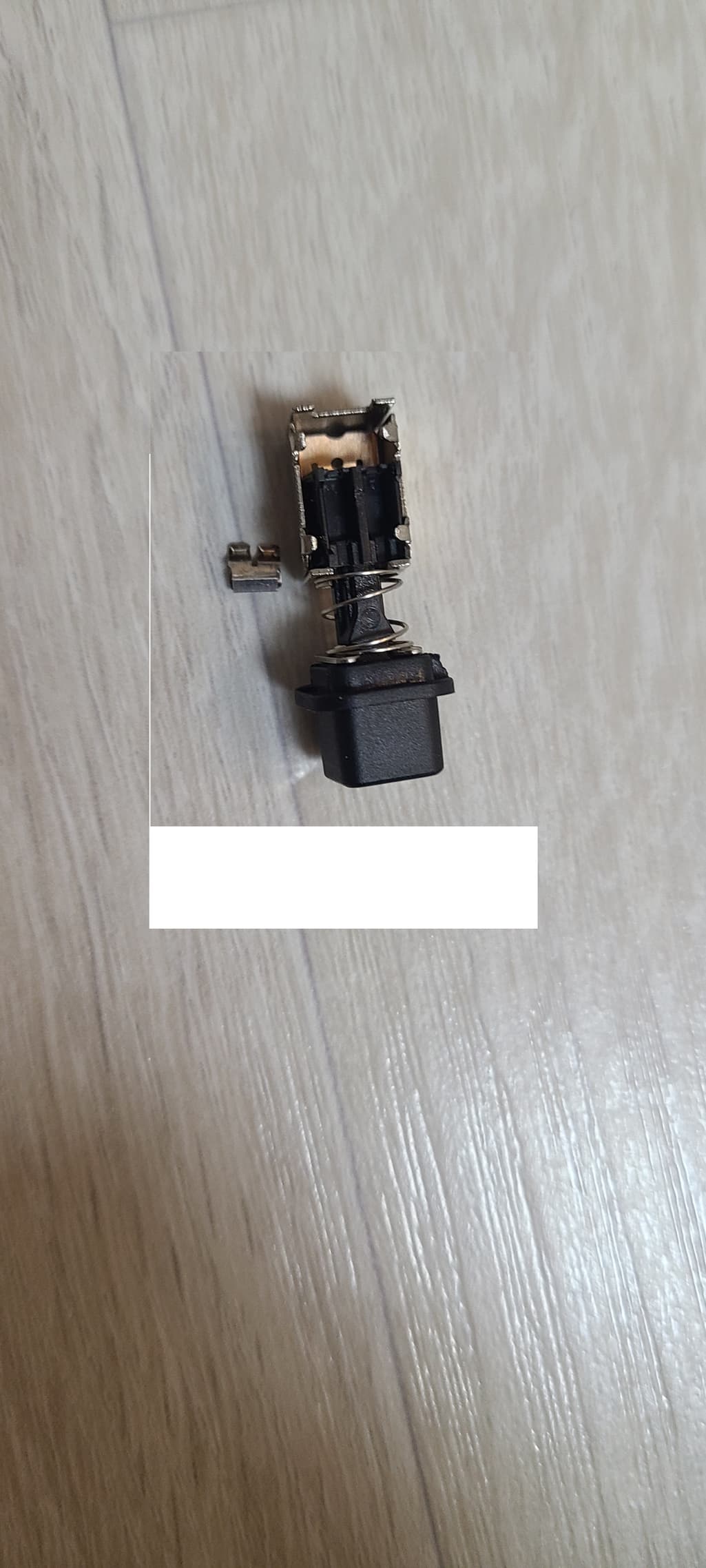

하드 도킹스테이션이 전원 인가가 잘 안되서 분해를 했는데 스위가 망가져 버렸네요.

그런데 이게 어떻게 연결해야 되는지 몰라서 질문 드립니다.

전원 스위치 필요 없이 그냥 잭을 꽂으면 바로 전원이 켜지게끔 하려고 하는데 어떻게 연결을 해야 하는지 모르겠네요.

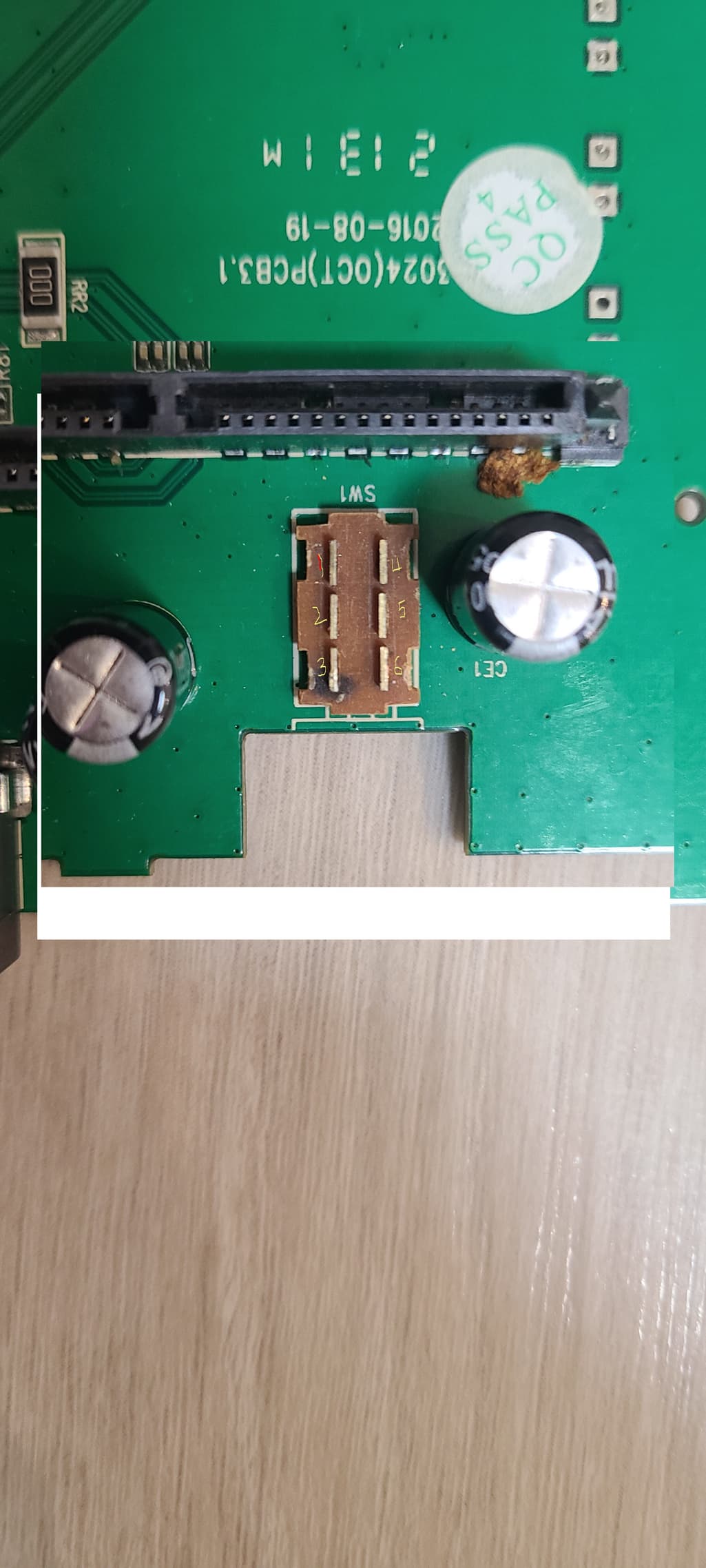

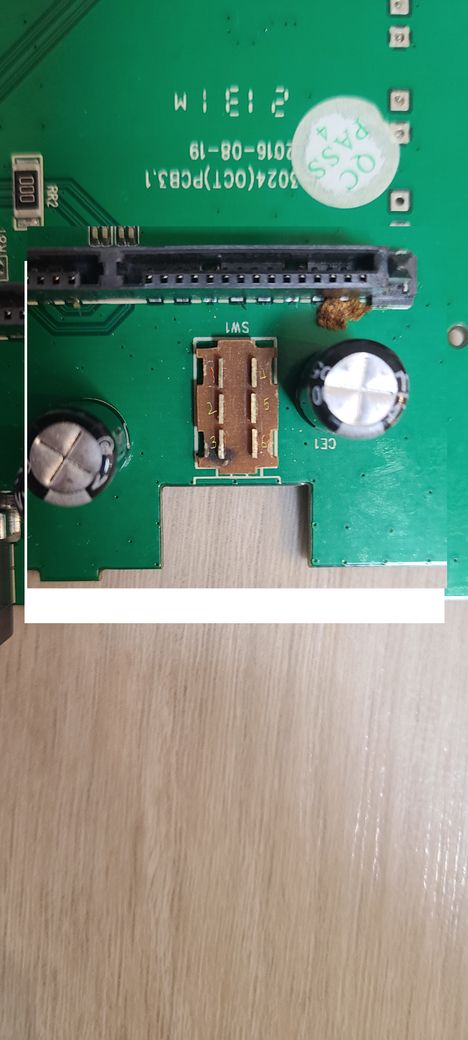

1-2번 연결 찍으면 12v나오고 (2번이+)

1-4번찍어도 12v 나오네요(2번이 +)

4-5번 찍어도 12v 나오구요(5번이 +)

이걸 어떻게 연결하면 되는지?

•
•

Answer 1

안녕하세요. 조일현 전문가입니다.

2,5핀이 각각 + 전원 역할을 하는 것으로 보입니다.

따라서 이 두 핀 중 하나에 + 전원을 연결해야 합니다.

공통 접지 - 는 1,4핀에 연결할 수 있습니다.

전원 잭 +선을 2,5번 핀에 연결하며

전원 잭 - 선을 1,4,번 핀에 연결하여 접지를 만듭니다.

전압이 올바르게 지정된 종단 간 열결이 이루어져야 하며,

잘못된 핀에 연결할 경우 기기가 손상될 수 있으므로 주의가 필요합니다.

Answer 2

안녕하세요. 전기전자 분야 전문가입니다. 작성자님의 상황은 하드 도킹스테이션의 전원 문제로 스위치 없이 전원이 바로 연결되도록 하고 싶은 부분이시군요. 일반적으로 스위치를 제거하고 전원을 바로 연결하려면, 전원 공급을 위한 고정된 회로가 필요합니다. 질문에서 주어진 내용으로는 2번과 5번이 + 전원 역할을 하는 것 같습니다. 따라서 전원 잭의 + 선을 2번이나 5번에 연결하고, - 선은 공통된 접지에 연결해 주시면 됩니다. 이렇게 하면 전원을 잭에 연결했을 때 기기가 바로 켜지게 됩니다. 주의할 점은 전압이 올바르게 지정된 종단간 연결되고 과부하나 전압변동이 없도록 관리하는 것인데, 실수로 다른 핀에 연결하면 고장이 발생할 수 있으니 주의하세요. 좋은 하루 보내시고 저의 답변이 도움이 되셨길 바랍니다 :)

Answer 3

안녕하세요. 강세훈 전문가입니다.

2번+와 5번+를 제외한 공통 접점 1번 2번(+)과 5번(+)를 제외한 공통 접점 1번or4번을 연결하여 회로를 구성하면 잭을 꽂을 때 전원이 항상 켜집니다. 감사합니다.
