안녕하세요. 베어링의 캠을 뽑으려고 하는데 어떤 제품을 사야 할까요?

Question

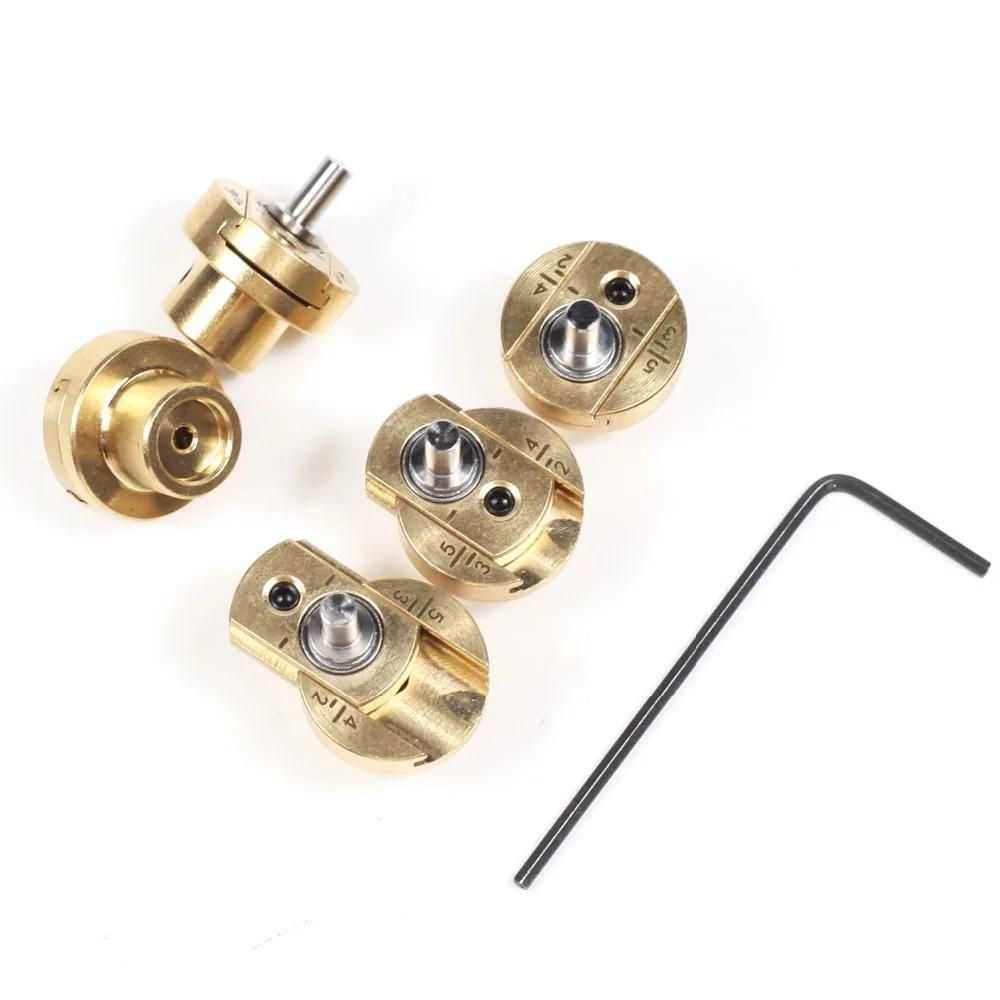

사진에서 보이는 바와 같이 동그란 원형 내경 베어링을 뽑고 싶은데 밑에 쪽에 구멍이 없어서 베어링풀러를 잘못 샀어요. 타투 머신의 캠 베어링이죠.제가 산건 밑에 구멍이 있어서 밀어 내는 방식 이더라구요. 저런 작은 내경 베어링(뒷쪽 구멍 없음)은 어떻게 풀어야 할까요. 뺀치로 잡아 뽑으면 손상과 기스가 심할거 같아서요. 크기는 전체베어링 약 소형20mm이고 더 작은 저 바늘걸이대의 베어링을 바꾸려고 합니다. 적당한 제품좀 추천해 주시면 감사하겠습니다.

•

Answer 1

안녕하세요. 감병주 전문가입니다.

설명을 보면 일반 베어링 풀이 아니라 블라인드 베어링 빼야 하는 상황으로 보입니다. 이 경우에는 베어링 안쪽을 잡아당기는 내경 베어링 풀러나 슬라이드 해머 방식 베어링 풀러가 적합합니다. 내경이 약 20mm라면 8~32mm 또는 10~30mm 범위의 내경 풀러 세트를 사용하면 됩니다.

구매 전 베어링의 정확한 내경, 외경, 폭을 확인하면 더 적합한 공구를 선택할 수 있습니다.

Answer 2

안녕하세요. 고한석 전문가입니다.

사진처럼 뒤쪽에 관통 구멍이 없으면, 밀어내는 타입 말고 “내경 확장형 베어링 풀러(블라인드 풀러)”를 쓰셔야 합니다.
안쪽에 콜렛을 넣어서 벌린 다음 슬라이드 해머로 당겨 빼는 방식이라 이런 구조에 맞습니다.
외경 20mm 정도면 소형 세트로 충분하고, 콜렛 사이즈가 맞는지(mm 단위) 꼭 확인하시는 게 좋습니다.
작은 베어링은 살짝 열을 주거나 윤활제를 쓰면 수월하게 빠지기도 하니, 무리해서 펜치로 잡아 빼는 건 피하시는 게 맞을 것 같습니다.

Answer 3

안녕하세요. 서종현 전문가입니다.

사진 속 캠 베어링 처럼 내경에 구멍이 없는 소형 원형 베어링은 일반적인 내경 밀어내기 방식 베어링 풀러로는 제거가 어렵습니다. 이 경우, 베어링 외경을 잡아 당기거나 클램프로 고정해서 뽑는 외경 풀러 방식을 사용해야 손상 없이 분리할수있습니다. 혹은베어링 전용 미니 어셈블리 풀러 세트를 구매하는걸 추천드립니다. 이들은 다양한 크기와 구성을 갖춰 작은 내경 베어링도 손상없이 안전하게 뽑을수있습니다. 11~20mm소형 베어링은 외경 풀리나 캠 전용 풀러 세트 제품도 적합합니다. 작업시에는 힘 조절을 신중히 하시고, 베어링 주변을 손상하지 않도록 보호대를 덧대는 것도 좋습니다.

Answer 4

안녕하세요. 조일현 전문가입니다.

뒷면이 막힌 구조는 콜릿 방식 풀러가 있어야 합니다.

관련 제품으로는 미니 블라인드 홀 베어링 풀러나 소형 내경 베어링 풀러로 검색이 가능합니다.

타투 머신용은 크기가 작기 때문에 크기를 꼭 확인하시길 바랍니다.
