반파정류신회의 평균값 구하는법

Question

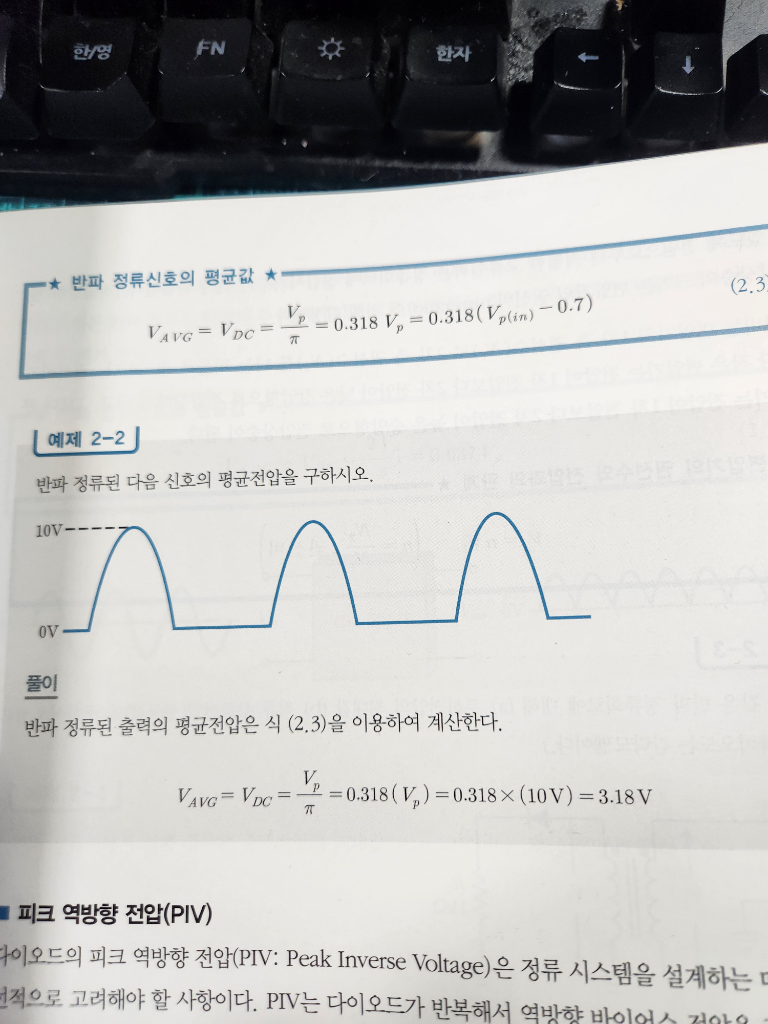

그냥 최대 전류에서 0.318곱해주면 된다고 알고있으면될까요?

0.7빼줘야하는거아닌가요?

0.318Vp=0.318(Vp in -0.7) 이건 무슨말인가요?

•

Answer 1

안녕하세요. 설효훈 과학전문가입니다. 반파정류신회의 평균값 구하는 식에서 V_p는 반파 정류기 출력되는 펄스의 최대 진폭값을 나타내어 10v를 나타 내고 V_p(in)은 반파 정류기 입력 신호의 최대 진폭값을 나타내는 것입니다. 해당 문제에서는 V_p 반파 정류기의 출력 되는 펄스의 최대 진폭값이 나와있으니 0.318*10v(V_p)를 적용하여서 문제를 풀면 됩니다.

Answer 2

반파정류기는 양의 반파와 음의 반파 중 하나를 제거하여 DC 전압을 만들어 내는 회로입니다. 이 때, 평균값을 구하는 공식은 다음과 같습니다.

V(avg) = (2Vm/π) x (1 - cos(π/2n))

여기서 Vm은 입력 신호의 최대값이고, n은 절반 주기의 개수입니다. 따라서 n이 더 클수록 평균값은 정확하게 계산됩니다. 예를 들어, n이 10이면 주기당 5개의 절반 주기가 존재하므로 더 정확한 평균값을 얻을 수 있습니다.
