2구 스위치 타임랙 잘 설치된거 맞나요? 사진수정

Question

타임랙 환풍기용으로 구입을 했습니다.

위가 조명, 아래가 환풍기 인데요.

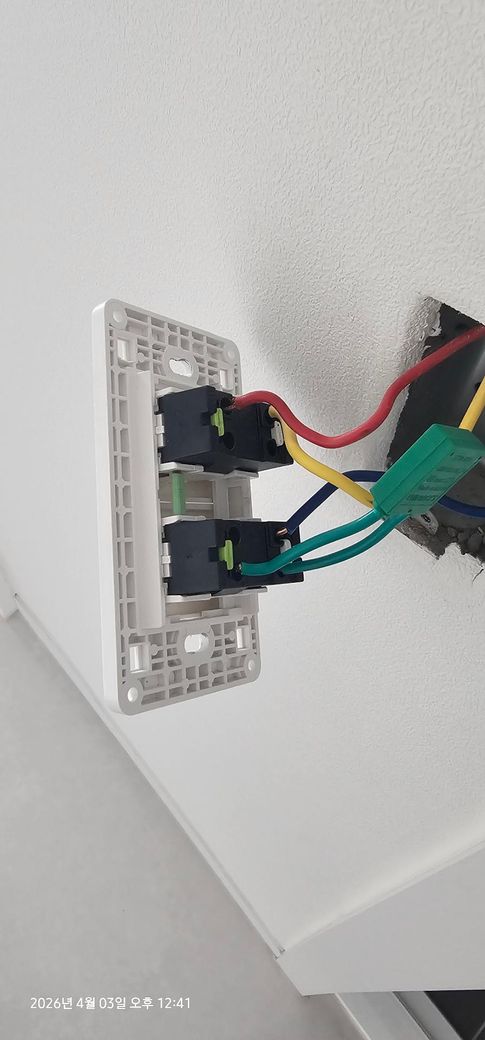

사진처럼 연결하니 처음 환풍기가 꺼져 있어도 돌아가서

질문 드려 봅니다.

•

Answer 1

안녕하세요. 이승호 전문가입니다.

사진을 보니 배선 연결에 오류가 있어 보입니다. 결론부터 말씀드리면 현재 상태는 타임랙 스위치가 제 기능을 하지 못하고 전기가 환풍기로 바로 흐르는 구조로 연결된 것 같습니다.

보통 2구 스위치 배선에서 가장 중요한 것은 전원선인 공통선을 찾는 것입니다. 사진상 빨간색 선이 전기가 들어오는 메인 전원선인 공통선으로 보이는데 이 선이 타임랙 스위치의 전원 단자에 제대로 꽂혀야 합니다. 그런데 지금 사진을 보면 위쪽 스위치와 아래쪽 타임랙 스위치 사이에 점프선(녹색 짧은 선)이 연결되어 있는데 이 점프선의 위치가 잘못되었을 가능성이 큽니다.

타임랙 스위치는 일반 스위치와 달리 내부에 타이머 회로가 있어 전원선 연결 위치가 매우 중요합니다. 현재 환풍기가 스위치 조작과 상관없이 계속 돌아간다면 전원선(빨간색)과 환풍기로 나가는 선(초록색 추정)이 스위치 회로를 거치지 않고 직접 연결된 단자에 꽂혀 있을 확률이 높습니다.

해결을 위해서는 먼저 메인 전원선인 빨간색 선이 2구 스위치의 공통 단자에 제대로 들어갔는지 확인해야 합니다. 그다음 점프선을 통해 아래쪽 타임랙 스위치의 입력 단자로 전기가 전달되게 하고 환풍기 선은 반드시 타임랙의 출력 단자에 연결해야 합니다.

전기 작업은 매우 위험하므로 반드시 세대 분전반의 차단기를 내리고 작업하시기 바랍니다. 특히 타임랙 스위치는 제품 뒷면에 회로도가 그려져 있는 경우가 많으니 빨간색 전원선이 L(Line) 단자에, 환풍기 선이 Load(부하) 단자에 제대로 꽂혔는지 제품 매뉴얼의 단자 번호를 다시 한번 꼭 확인해 보시는 것이 좋습니다. 지금처럼 계속 돌아가는 현상은 배선이 스위치 접점을 우회해서 연결되었을 때 나타나는 전형적인 증상입니다.
