PCB 기버 파일 만둘어주실 수 있나요?

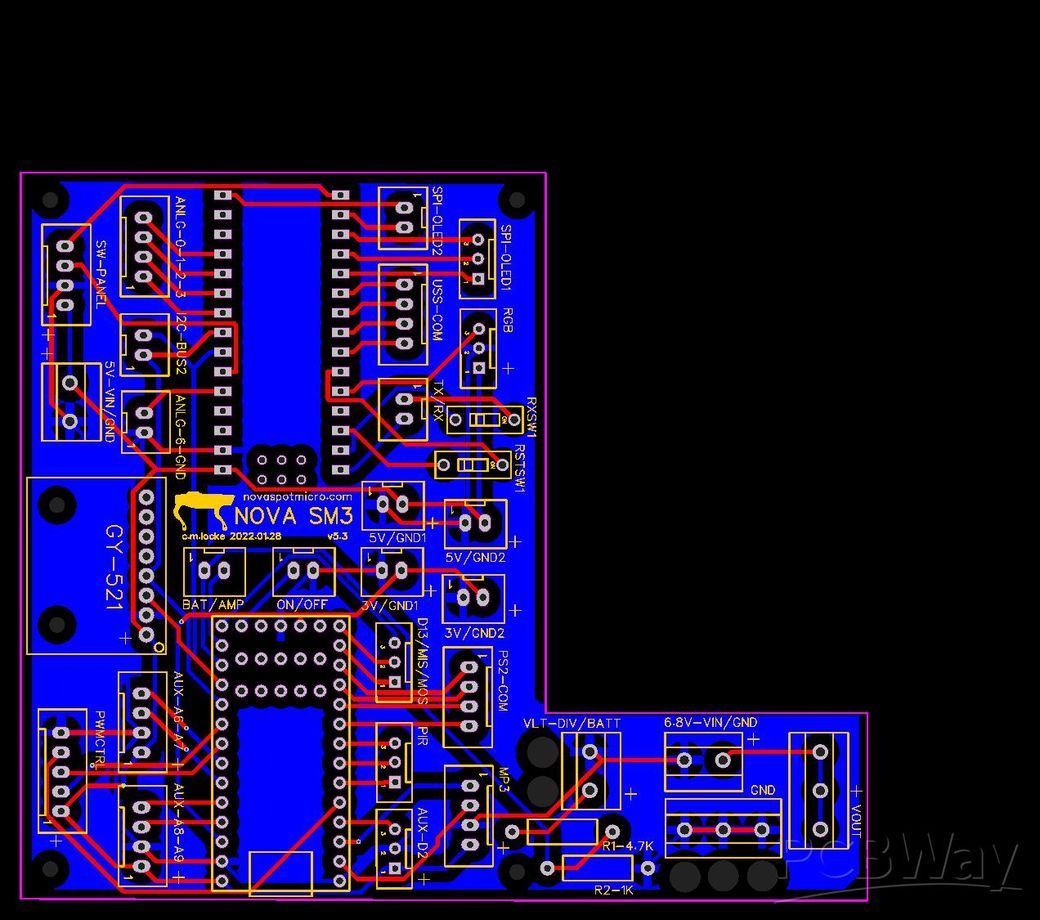

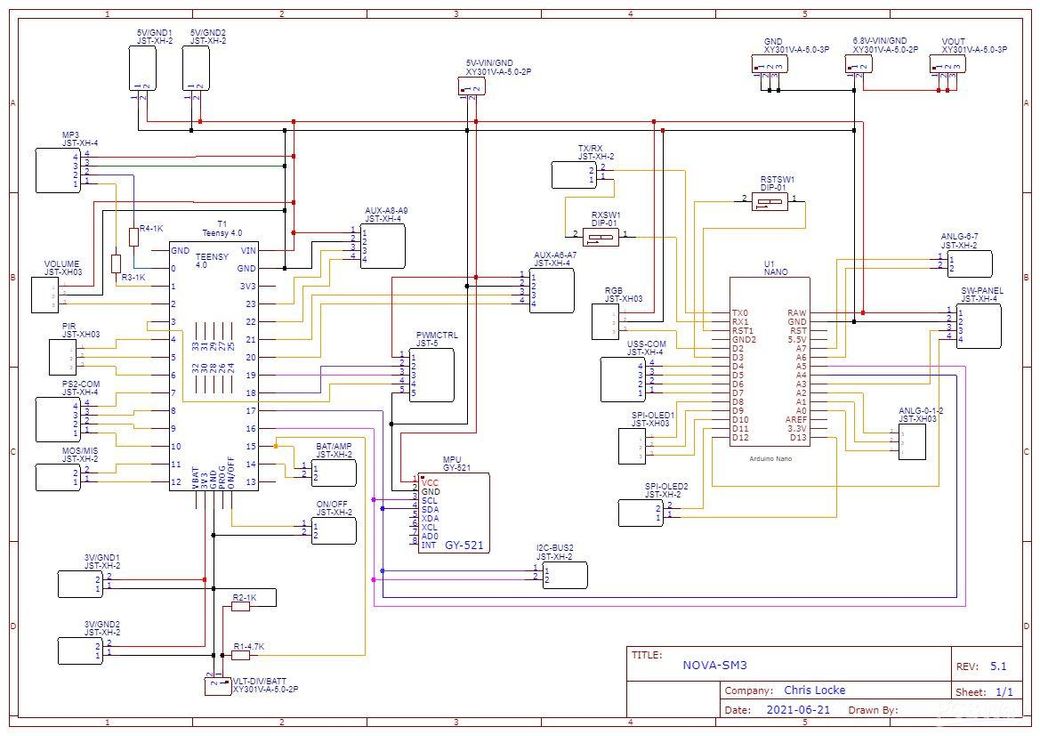

제가 초보라서 잘 모르겠는데, pcb 회로도 사진밖에 없어서 제작 문의를 못하고 있어요. 그래서 기버 파일이 있으면 좋을거 같은데 저는 못하겠어서 도와주실 분 계신가요?

2개의 답변이 있어요!

  • 고한석 전문가

    고한석 전문가

    유신테크공업

    ∙

    안녕하세요. 고한석 전문가입니다.

    PCB 거버(Gerber) 파일은 직접 만들어드리기 어렵지만, 방법을 안내해드릴게요.

    사진만으로는 거버 파일 생성이 불가능합니다. 거버 파일은 회로도를 KiCad, Eagle, Altium 같은 PCB 설계 소프트웨어로 직접 그려서 export해야 만들어지는 파일이라, 사진을 넣는다고 자동으로 변환되지 않습니다.

    현실적인 해결 방법 3가지를 드리면, 첫째로 KiCad(무료)를 설치해서 사진을 배경에 깔고 직접 따라 그리는 방법, 둘째로 크몽·숨고 같은 플랫폼에서 PCB 설계 전문가에게 의뢰하는 방법(보통 3~10만 원 선), 셋째로 회로도 사진을 가지고 PCB 제작 업체(제이씨넷, PCBWay 등)에 직접 문의하면 설계 대행 서비스를 제공해주는 곳도 있습니다.

    회로가 단순하다면 사진을 여기 올려주시면 어떤 소프트웨어로 접근하면 좋을지 조금 더 구체적으로 안내해드릴 수 있어요.

  • 서종현 전문가

    서종현 전문가

    생산기술 및 공무팀

    ∙

    안녕하세요. 서종현 전문가입니다.

    PCB기버(Gerber)파일은 회로도를 바탕으로 PCB 제작에 필요한 완성된 설계 데이터입니다. 사진만 있을 경우 직접 기버 파일을 만들기는 어렵지만, 회도로를 PCB 설계 소프트웨어(예:altium designer,KiCad, Eagle 등)에 옮긴뒤, 배선과 부품 배치를 완성하여 기버 파일을 생성할수있습니다.

    초보시라면 다음 단계를 추천드립니다.

    • 회로도 이미지를 참고해 PCB 설계 프로그램에서 부품과 배선을 직접 그립니다.

    • 설계가 끝나면 프로그램 내 기버 내보내기(export gerber)기능으로 기버 파일을 만듭니다.

    • 이 파일을 PCB 제작 업체에 보내면 실제 제작이 가능합니다.

    직접 하시기 어렵다면 PCB 설계 도움을 받을수있는 커뮤니티나 전문가에게의뢰하는것도 좋은 방법입니다. 회로도 사진을 보내면 이를 바탕으로 설계하고 기버 파일까지 만들어주는 분들이 많으니 부담 갖지 않으셔도됩니다.
