3구 스위치 교체 중 선 위치 질문합니다

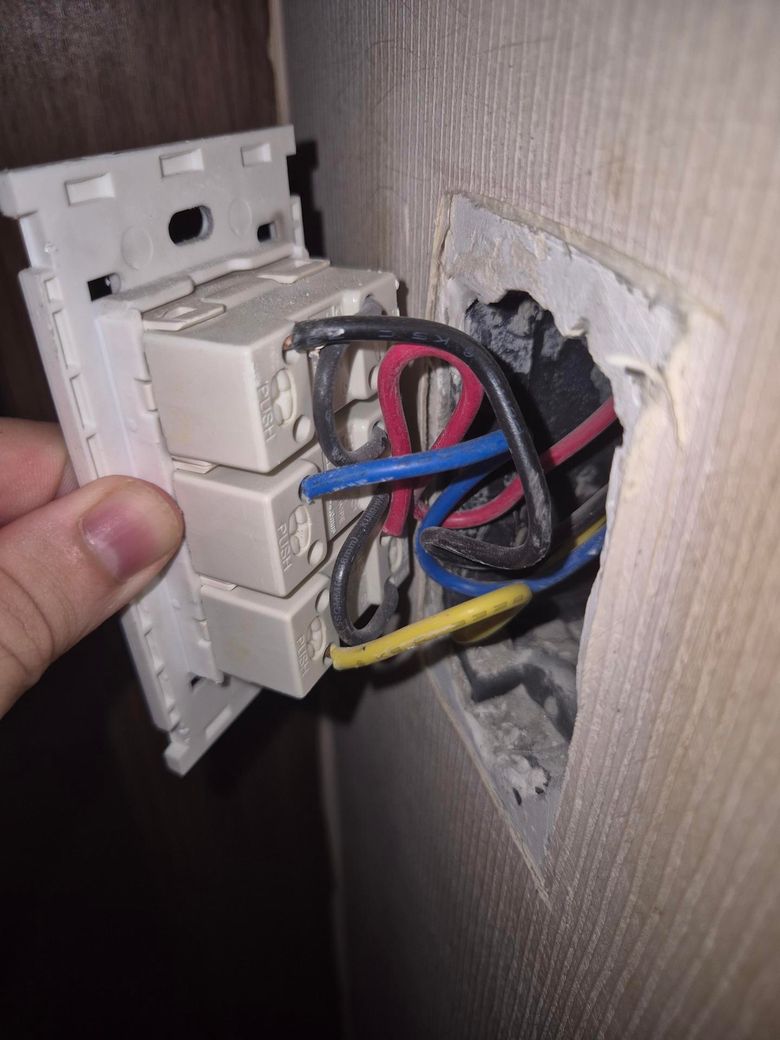

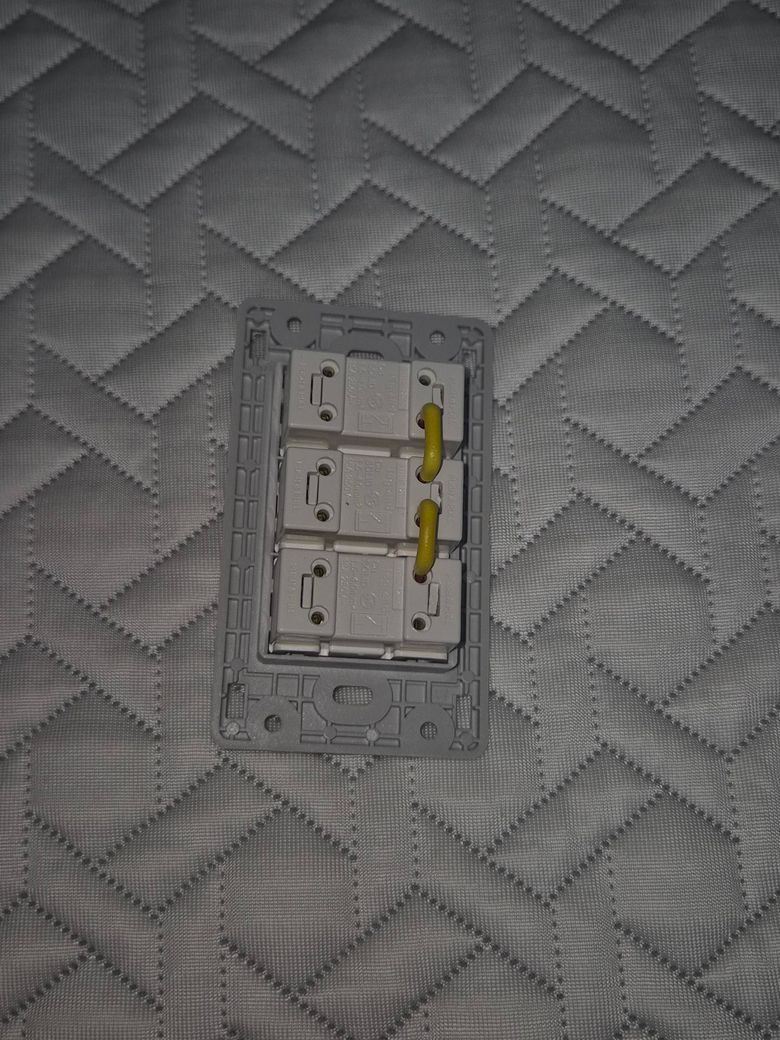

1번이 기존 스위치, 2번이 새 스위치인데 보시다시피 점프선 위치가 다릅니다
그래서 빨간 선 위치를 어디다 둘지도 모르겠고 나머지 검 파 노 전선은 그대로 옮겨도 되는지 질문합니다
참고로 위 스위치부터 순서대로 메인등, 보조등, 환풍기입니다.
4개의 답변이 있어요!
안녕하세요. 강세훈 전문가입니다.
빨간선은 새 스위치의 노란 점프선이 연결된 쪽 단자에 꽂으면 되고 검정 파랑 노랑은 점프선이 없는 반대쪽 단자에 위에서부터 순서대로 꽂으면 됩니다. 단, 색만 보고 옮기지 말고 차단기를 내린 후 전압 체크하시고 하는게 좋습니다.
안녕하세요. 박재화 전문가입니다.
사진상으로 기존 스위치는 빨간선이 공통 전원선이고 검정, 파랑, 노랑선이 각각 메인등, 보조등, 환풍기로 나가는 선일 가능성이 높아 보입니다.
새 스위치의 노란 점프선은 세 스위치의 공통 전원 단자를 서로 연결해 주는 역할로 보이지만, 사진만으로는 단자 위치를 확정해서 연결하면 위험합니다. 새 스위치 뒷면에서 L이나 COM이라고 표시된 단자들이 노란 점프선으로 연결되어 있다면 그쪽이 공통 전원 입력부입니다.
반대편의 개별 단자는 각 조명과 환풍기로 나가는 출력선이 들어가는 자리고, 위에서부터 원하는 순서에 맞춰 연결하게 됩니다. 다만 전선 색깔은 시공 당시 임의로 사용됐을 수도 있어 검정, 파랑, 노랑을 색만 보고 그대로 옮기는 것은 권하는 방법이 아닙니다.
반드시 해당 차단기를 내리고 무전압을 확인한 뒤 기존 스위치의 공통선과 각 출력선을 확인해야 하며, 새 스위치 단자 표시가 보이지 않는다면 작업을 중단하시는 것이 안전합니다.
안녕하세요. 김재훈 전문가입니다.
사진상으로 보면 새 스위치는 오른쪽 단자들이 노란색 점퍼선으로 서로 연결되어 공통 전원 단자 역할을 하는 구조로 보입니다 그래서 기존의 빨간 전선은 새 스위치의 오른쪽 공통 단자 중 한 곳에 연결하고 기존 검정 파랑 노랑 전선은 각각 기존과 같은 순서의 스위치 출력 단자로 옮기는 방식이 맞습니다 다만 전선 색상만으로 전원선과 바하선을 확정할 수 없으므로 차다닉를 내리고 무전압을 확인한 뒤 작업해야 하며 사진만으로 단자 기능을 100프로 확정하기는 어렵습니다 특히 기존 빨간선이 여러 가닥이거나 점퍼 구조가 복잡하다면 잘못 연결하면 단락 감전 화재 위험이 있으므로 새 스위치의 단자 표시 사진까지 확인하 후 연결하는 것이 안전합니다
안녕하세요. 이수민 전문가입니다.
원리부터 잡으면 헷갈리지 않아요. 3구 스위치는 전원 하나를 세 스위치가 나눠 쓰는 구조라, 세 스위치의 한쪽 단자를 점프선으로 묶어 전원을 공급하고, 반대쪽 단자에는 각 등으로 가는 선을 하나씩 물려요. 기존 스위치에서 점프선이 오가는 쪽이 전원 쪽이고, 빨간 선이 바로 그 전원선이에요. 나머지 검정, 파랑, 노랑은 각각 메인등, 보조등, 환풍기로 가는 부하선이고요.
새 스위치는 노란 점프선이 이미 한쪽에 붙어 나온 거라 그 작업이 돼 있는 상태예요. 그러니까 빨간 전원선은 노란 점프선이 연결된 쪽 단자 중 아무 곳이나, 보통 맨 위 단자에 꽂으면 세 스위치에 전원이 다 돌아가요. 검정, 파랑, 노랑은 점프선 없는 반대쪽 단자에 위에서부터 순서대로 꽂으시면 돼요. 그러면 메인등, 보조등, 환풍기 순서가 그대로 유지돼요. 점프선 쪽 단자에 부하선을 꽂으면 안 되는 게 핵심이에요. 그러면 등끼리 묶여서 하나 켜면 다 켜지는 일이 생겨요.
작업 전에 차단기를 내리고, 기존 스위치 선을 빼기 전에 사진 한 장 찍어두세요. 전선은 단자 구멍에 끝까지 밀어 넣고 살짝 당겨 빠지지 않는지 확인하시고, 새 스위치 단자에 L이나 전원 표시가 있으면 그쪽이 빨간 선 자리예요. 조립 후 차단기를 올려 세 스위치가 각각 맞는 등을 켜는지 확인하면 끝이에요. 만약 어느 하나가 안 켜지거나 두 개가 같이 켜지면 부하선이 점프선 쪽에 잘못 꽂힌 거니 그 선만 반대편으로 옮기시면 돼요 :)
